جزئیات محصول:
پرداخت:
|
| محفظه خاموش کننده: | خلاء | ساختار: | MCCB |
|---|---|---|---|
| تعداد قطب: | سه | جریان معتبر: | 630A |
| برجسته: | سوئیچ تعویض خلاء,سوئیچ شکست sf6 |
||

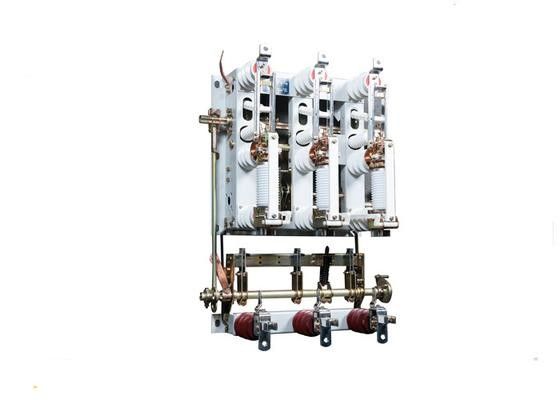

سوپاپ فشار بالا داخل ولتاژ MCCB خلاء بار خلاء سوئیچ
بررسی اجمالی
سوئیچ سری FN16A-12 برای ولتاژ AC 50Hz، ولتاژ نامی شبکه 10kV، می تواند جریان بار، جریان بیش از حد و جریان اتصال کوتاه را از بین ببرد. ترکیبی از جریان الکتریکی کوتاه اتصال الکتریکی، به ویژه برای روغن بدون نیاز به تعمیر و نگهداری مورد نیاز و مکان های مکرر عمل.
طراحی نوآورانه محصول، اندازه کوچک، نصب انعطاف پذیر، عملیات ساده، دستی با دوام کارکرد الکتریکی. با استفاده از مکانیزم عملگر CS6-1 نوع CS یا نوع اختصاصی نیز می تواند به طور مستقیم در پشت سوئیچ دستکاری شود، شما لازم نیست به مکانیسم عمل بازجویی کنید.
پارامترهای فنی: سوئیچ بار
| نه | مورد | واحد | مولفه های |
| 1 | ولتاژ محاسبه شده | کیلووات | 12 |
| 2 | فرکانس رتبه بندی شده | هرتز | 50 |
| 3 | جریان معتبر | الف | 630 |
| 4 | بار تخلیه بار فعال فعال | الف | 630 |
| 5 | حلقه جریان شکسته دارای رتبه است | الف | 630 |
| 6 | 5٪ امتیاز فعلی جریان بار را فعال کرده است | الف | 31.5 |
| 7 | شارژ شارژ کابل خراب | الف | 10 |
| 8 | جریان تخلیه خازن امتیاز داده شده | الف | 400 |
| 9 | جریان شکن بدون ترانسفورماتور | 1600 کیلو وات جریان بدون ترانسفورماتور | |
| 10 | 1 دقیقه ولتاژ با مقاومت فراوان (rms) به زمین، بین فاز، پلاک خلاء / انزوا | کیلووات | 42/48 |
| 11 | ولتاژ مقاومت انقباض الکتریکی کامل (حداکثر) به زمین، بین فاز، پراکندگی شکستگی / انزوا | کیلووات | 75/85 |
| 12 | مدت زمان کوتاه مقاومت در برابر جریان (ثبات حرارتی) | kA / s | 20/3 |
| 13 | حداکثر مقاومت در برابر جریان (ثبات پویا) | kA | 50 |
| 14 | جریان مدار کوتاه دارای رتبه | kA | 50 |
| 15 | بار شکست فعلی رتبه | زمان | 10000 |
| 16 | زندگی ماشینی | زمان | 10000 |
| 17 | تماس با مجوز تماس ضخامت تجمع ساییدگی | میلیمتر | 3 |
| 18 | گشتاور عملیاتی (نیروی) باز کردن و بستن | Nm | 120 (240) |
| 19 | ولتاژ قدرت کنترل دوم | V | AC / DC 240 |
| 20 | وزن خالص | کیلوگرم | 61 |
| 21 | ابعاد | میلیمتر | 720 x 490 x 885 |
| 22 | ابعاد بسته | میلیمتر | 830 x 900 x 520 |
