جزئیات محصول:
پرداخت:
|
ولتاژ: | 40.5KV | رتبه فعلی: | 630A |
---|---|---|---|
فیوز دارای رتبه فعلی: | 100A | جرثقیل جرقه زدن جریان: | 31.5Ka |
برجسته: | سوئیچ ولتاژ بالا,سوئیچ شکستن خلاء |

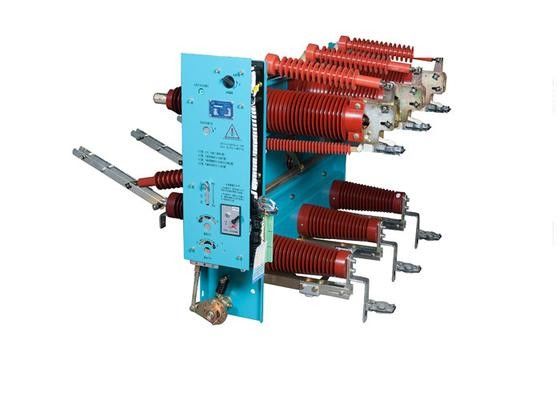

سوئیچ بار خلاء ولتاژ داخلی، سوئیچ بار - ترکیب فیوز
عمومی
FT16-40.5، FT16-40.5R در شبکه برق با AC 50HZ، ولتاژ نامی 35Kv اعمال می شود. می توان آن را در شکستن جریان بار، جریان بیش از حد و جریان اتصال کوتاه اعمال کرد. این محصول، عنصر اصلی HXGT16-40.5 است. AC Switchgear و کابل DFP16-40.5 HV در فضای باز کابل. HXGT16 به ویژه برای پست فشرده 35 کیلوولت، پست کوتاه توزیع مقیاس کوچک طراحی شده است. به ویژه بهترین انتخاب سیستم ژنراتور توربین بادی و تجهیزات انتقال قدرت برای کنترل و حفاظت از ترمینال ترمینال است. DTW ایستگاه حمل و نقل برای کابل انتقال قدرت، برای کنترل خطوط کابل کابلی، تماس، شیر، شاخه یا تبدیل استفاده می شود.
مولفه های
S / N | مورد | واحد | داده ها | |||||
1 | ولتاژ محاسبه شده | کیلووات | 40.5 | |||||
2 | فرکانس رتبه بندی شده | هرتز | 50 | |||||
3 | جریان معتبر | الف | 630 | |||||
4 | فیوز دارای جریان فعلی | الف | 100 | |||||
5 | زمان کوتاه مدت برآورده شده فعلی | KA | 20 | |||||
6 |
تعریف مدار کوتاه تولید فعلی | s | 4 | |||||
7 | KA | 50 | ||||||
8 | اوج ارقام مقاومت در برابر جریان | KA | 50 | |||||
9 | بار تخفیف بار فعلی | الف | 630 | |||||
10 | جریان متناوب انتقال (گرفتن) جریان (با فیوزهای 100A) | الف | 2000 | |||||
11 | جرثقیل سوئیچ ساخت فعلی | KA | 31.5 | |||||
12 | مقاومت مدار اصلی FT16-40.5 | تو Ω | ≤200 | |||||
13 | FT16-40.5R مقاومت مدار اصلی (از جمله مقاومت فیوز فیوز) | تو Ω | ≤ 400 | |||||
14 | زمان بازگشایی | خانم | 60-70 | |||||
15 | فیوز دارای جریان شارژ شده است | KA | 31.5 | |||||
16 | سطح عایق بندی شده | قدرت 1 دقیقه فرکانس مقاومت ولتاژ | فاز به فاز / فاز به زمین | KV | 95 | |||
شکستگی / جداسازی شکستگی | 95/118 | |||||||
رعد و برق ولتاژ قابل تحمل (ارزش پیک) | فاز به مرحله / فاز به زمین | 185 | ||||||
شکستگی / جداسازی شکستگی | 185/215 | |||||||
17 | زندگی ماشینی | سوئیچ بار | زمان | 10000 | ||||
قطع کننده | 2000 | |||||||
سوئیچ زمین | 2000 | |||||||
18 | ابعاد | HXGT16 | عرض | میلیمتر | 1200،2000 | |||
عمق | 1600 | |||||||
ارتفاع | 1900،2000 | |||||||
DTW | عرض | 1800 | ||||||
عمق | 2300 | |||||||
ارتفاع | 2100 | |||||||
