جزئیات محصول:
پرداخت:
|
حداکثر ولتاژ کاری: | 12 کیلو وات | فرکانس رتبه بندی شده: | 50 هرتز |
---|---|---|---|
رتبه فعلی: | 100A | تعویض جریان مدار کوتاه تعریف شده: | 50 ق |
برجسته: | سوئیچ تعویض خلاء,سوئیچ شکست sf6 |

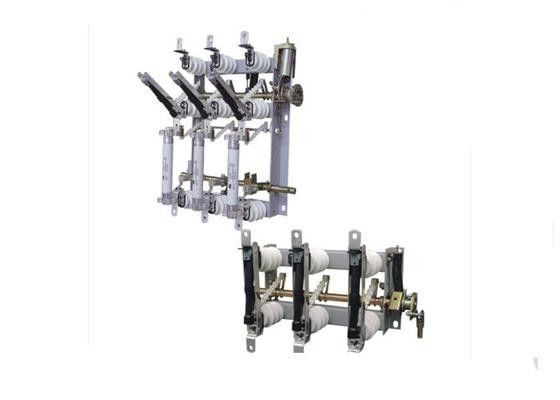

ترانسفورماتور ترکیبی فیوز 10KV بار الکتریکی جریان الکتریکی
نینگبو تیانان (گروه) شرکت، محدود.
عمومی
FN5-12FN5-12RDFN5-12R سری لندور AIternative جریان ولتاژ بالا سوئیچ ولتاژ در 50Hz L0kV جایگزین قدرت شبکه قدرت برای شکستن جریان بار و بستن جریان اتصال کوتاه است. سوئیچ بار با فیوز می تواند جریان اتصال کوتاه را برای حفاظت باز کند. این به طور عمده در ایستگاه های توزیع برق مرکز شهر و تجهیزات الکتریکی صنعتی سه فاز حلقه برق اصلی واحد یا منبع تغذیه ترمینال برای شکستن و بستن جریان مدار کوتاه استفاده می شود.
شرایط خدمات
1. ارتفاع 1000 متر نیست.
2. دمای هوای محیط: بالاترین: + 40 درجه سانتیگراد، کمترین: -10 درجه سانتیگراد
3. رطوبت نسبی هوا بیش از 90٪ (در اطراف enoirment 25oC)
4. وضعیت کار بدون گرد و غبار هدایت.
5. وضعیت کار هیچ گاز خورنده ای از عایق تاثیر نمی گذارد و فلز را نابود می کند.
6. وضعیت کار بدون ارتعاش خشن و قابل توجه.
7. وضعیت کار هیچ خطر انفجاری و آتش سوزی ندارد.
پارامتر فنی
S / N | نام | واحد | ارزش | |
1 | ولتاژ محاسبه شده | کیلووات | 10 | |
2 | حداکثر ولتاژ کاری | کیلووات | 12 | |
3 | فرکانس رتبه بندی شده | هرتز | 50 | |
4 | جریان معتبر | الف | 400 | 630 |
5 | دارای مقاومت فعلی کوتاه مدت (جریان پایدار حرارتی) | kA / s | 12.5 / 4 | 20/2 |
6 | حداکثر حداکثر مقاومت در برابر جریان (جریان دینامیکی) | kA | 31.5 | 50 |
7 | دارای جریان شکن بسته با حلقه بسته | الف | 400 | 630 |
8 | بار تخلیه بار فعال فعال | الف | 400 | 630 |
9 | 5٪ امتیاز فعلی جریان بار را فعال کرده است | الف | 20 | 31.5 |
10 | شارژ شارژ کابل خراب | الف | 10 | |
11 | تعریف مدار کوتاه اتصال جریان | جریان بدون بار 1250 کیلو وات ترانسفورماتور | ||
12 | بار بارهای فعلی را بارگیری کنید | kA | 31.5 | 50 |
13 | جریان شکن بدون ترانسفورماتور | بار / بار | 100٪ / 20 60٪ / 35 | 30٪ / 75 5٪ / 80 |
14 | ولتاژ مقاومت در برابر فرکانس 1min (rms) به زمین، بین فاز / جداسازی فاصله | کیلووات | 42/48 | |
15 | قدرت مقاومت در برابر ولتاژ جداسازی فاصله | کیلووات | 53 | |
16 | ولتاژ تحریک رعد و برق (پیک) به زمین، بین فاز / فاصله جداسازی | کیلووات | 75/85 | |
17 | گشتاور عملیات باز شدن و بسته شدن (نیروی) | N · متر | 90 (180) | 100 (200) |
