TIANAN VT19-12/24 قطع کننده مدار خلاء ولتاژ بالا با ولتاژ نامی 12/24 کیلو ولت و ولتاژ 75/125 کیلو ولت مقاومت برقی برای سیستم های برق 50 هرتز

متابيتال: 12/24 کيلوولت قطعات تخليه اي (VCB)

توضیحات: TIANAN VT19 قطع کننده مدار خلاء داخلی 12/24 کیلو ولت برای توزیع ولتاژ متوسط. مقاومت 75/125 کیلو ولت، گواهینامه GB. برای سبستشن ها، خورشیدی، بادی و صنعت.

H1 عنوان: TIANAN VT19 قطع کننده مدار خلاء داخلی 12/24 کیلو ولت

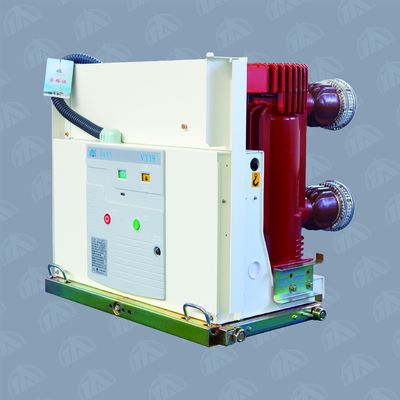

TIANAN VT19-12/24 یک قطع کننده مدار خلاء سه فاز داخلی (VCB) برای توزیع برق 12 کلوولت و 24 کلوولت متوسط است.ترانسفورماتورها و بانک های خازن در زیرپایگاه های برق، کارخانه های صنعتی، پروژه های انرژی های تجدید پذیر و ساختمان های تجاری.تکنولوژی قطع کننده خلاء قوس را در میلی ثانیه برای محافظت قابل اطمینان از مدار کوتاه و عایق بیش از حد در 50 هرتز خاموش می کند.

مشخصات فنی

درخواست ها

این قطع کننده مدار خلاء داخلی برای طیف گسترده ای از سناریوهای ولتاژ متوسط طراحی شده است:

ایستگاه های زیر برق ️ جداسازی قابل اعتماد و جداسازی نقص برای تغذیه های ورودی و خروجی 12 و 24 کیلوولت.
تاسیسات صنعتی حفاظت از موتورها، ترانسفورماتورها و بانک های خازن در کارخانه های تولیدی.
انرژی های تجدیدپذیر - اتصال شبکه امن برای ایستگاه های افزایش توربین بادی و سیستم های جمع آوری مزارع خورشیدی.
ساختمان های تجاری ️ اتاق های اتصال داخلی برج های بلند، بیمارستان ها و مجتمع های بزرگ خرده فروشی
معدن و متالورژی طراحی مکانیکی قوی و وقفه خلاء پایدار در محیط های صنعتی خشن.
ویژگی های کلیدی

تکنولوژی وقفه خلاء
قابلیت عایق بندی بالا 75 kV (12 kV) و 125 kV (24 kV) مقاومت در برابر ولتاژ و محافظت در برابر افزایش و برخورد برق.
عملکرد مکانیکی پایدار ️ سرعت باز شدن 0.9 ~ 1.3 m/s (12 kV) و 1.1 ~ 1.6 m/s (24 kV) برای پاکسازی خطای قابل اعتماد.
طیف گسترده ای از آب و هوا از -15 درجه سانتیگراد تا +40 درجه سانتیگراد کار می کند.
مقاومت لرزه ای گواهی شده برای مناطق لرزه ای زیر درجه 8
فرسایش عملیاتی انعطاف پذیر O-0.3s-CO-180s-CO پشتیبانی از بازپوشیدن سریع برای ثبات شبکه.
سوالات متداول (FAQ)

یک قطع کننده مدار خلاء (VCB) چیست؟ یک قطع کننده مدار خلاء از خلاء برای خاموش کردن قوس الکتریکی استفاده می کند هنگامی که مخاطبین آن باز می شوند. قطع کننده خلاء قوس را در میلی ثانیه خاموش می کند،تحویل سریعحفاظت از مدار کوتاه برای سیستم های ولتاژ متوسط

تفاوت بین ولتاژ 12 و 24 کیلو ولت چیست؟ VT19 در دو ولتاژ ارائه می شود. 12 کیلو ولت را برای توزیع استاندارد صنعتی و تجاری انتخاب کنید.انتخاب 24 کیلوولت برای تغذیه های ایستگاه های فرعی ولتاژ بالا و سیستم های بزرگ جمع آوری انرژی تجدید پذیر.

VT19 معمولاً کجا نصب می شود؟ در اتاق های اتصال داخلی ایستگاه های برق، کارخانه ها، ایستگاه های افزایش توربین های بادی، سیستم های جمع آوری مزارع خورشیدی، ساختمان های بلند،بیمارستان ها و مراکز خرید.

دنباله عملیاتی O-0.3s-CO-180s-CO به چه معناست؟ آن وظیفه باز کردن اتوماتیک قطع کننده را توصیف می کند: باز کنید، 0.3 s صبر کنید، Close-Open، 180 s صبر کنید، Close-Open.این پشتیبانی از بازپرداخت سریع برای ثبات شبکه پس از یک خطا.

آیا VT19 برای پروژه های خورشیدی و بادی مناسب است؟75/125 kV قدرت مقاومت در برابر رعد و برق و عملکرد مکانیکی پایدار آن را برای ایستگاه های بادی و سیستم های جمع آوری خورشیدی مناسب می کند.

محدودیت های عملیاتی VT19 چیست؟ دمای محیط از -15 °C تا +40 °C، ارتفاع تا 1000 متر و منطقه لرزه ای زیر درجه 8
