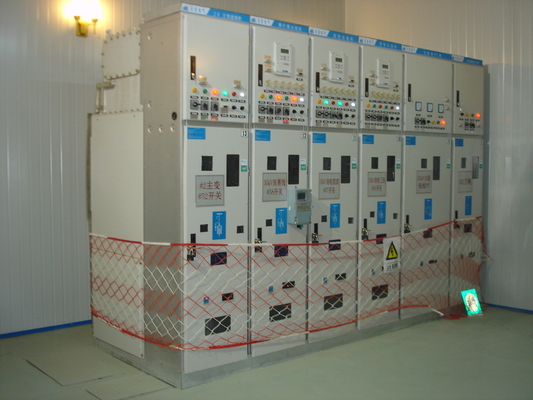

توضیحات محصول:
قطعات ولتاژ بالا برای کار در طیف گسترده ای از شرایط طراحی شده اند، با یک جریان قطع نامی 20، 25 یا 31.5 kA.مناسب برای استفاده با هر دو جریان AC و DC است و در هر دو فرکانس 50Hz و 60Hz در دسترس است. High Voltage Switchgear عملکرد قابل اعتماد و ایمن را حتی در محیط های خشن فراهم می کند.
قطعات ولتاژ بالا از انواع تولیدکنندگان معتبر، از جمله زیمنس، ABB و شنایدر، در دسترس است. این تولید کنندگان به دلیل کیفیت و قابلیت اطمینان خود شناخته شده اند.اطمینان از اینکه قطعات ولتاژ بالا با بالاترین استانداردها ساخته شده انددستگاه های ولتاژ بالا با طیف وسیعی از سیستم های توزیع برق سازگار هستند، که آن را برای طیف گسترده ای از برنامه ها انتخاب ایده آل می کند.
قطعات ولتاژ بالا برای نصب ثابت طراحی شده است که نصب و نگهداری آن را آسان می کند.حتی در سخت ترین شرایطدستگاه های ولتاژ بالا یک جزء ضروری از هر سیستم برق هستند و تضمین می کنند که برق به طور ایمن و قابل اعتماد منتقل شود.
به طور خلاصه، دستگاه سوئیچ ولتاژ بالا یک جزء اساسی از هر سیستم برق است.که آن را به یک عنصر حیاتی از هر سیستم انتقال قدرت تبدیل می کند.. High Voltage Switchgear از طیف وسیعی از تولید کنندگان معتبر از جمله زیمنس، ABB و شنایدر در دسترس است.نصب و نگهداری آسان. High Voltage Switchgear عملکرد قابل اعتماد و ایمن را حتی در محیط های خشن فراهم می کند.این یک جزء حیاتی از هر واحد توزیع برق ولتاژ بالا است و تضمین می کند که برق به طور ایمن و قابل اعتماد منتقل شود
پارامترهای فنی:
| S/N |
ماده |
واحد |
پارامتر |
| 1 |
ولتاژ نامی |
kV |
12 |
24 |
40.5 |
| 2 |
فرکانس نامی |
هرتز |
50/60 |
| 3 |
فرکانس قدرت 1 دقیقه مقاومت در برابر ولتاژ ((RMS)) ((فاز به مرحله، به زمین / شکستگی) |
kV |
42/48 |
65/79 |
95/118 |
| 4 |
شتاب صاعقه مقاومت ولتاژ ((RMS)) ((مرحله به مرحله، به زمین / شکستگی) |
kV |
75/85 |
125/145 |
۱۸۵/۲۱۵ |
| 5 |
جریان نامی |
A |
630,1250,2000,2500,3150 |
| 6 |
جریان نامی قطع مدار کوتاه CB |
kA |
25,31.5,40 |
| 7 |
زمان کوتاه نامی، مقاومت در برابر جریان/مدت مدار کوتاه |
kA/s |
25/431.5/431.5/4 |
| 8 |
حداکثر نامی در حال حاضر مقاومت می کند |
kA |
63,80,100 |
| 9 |
جریان کوتاه محور (شدید ترین)
|
kA |
63,80,100 |
| 10 |
درجه حفاظت از محفظه پر از گاز |
IP |
67 |
| 11 |
درجه حفاظت اتاق مکانیسم، اتاق LV و اتاق کابل |
IP |
4X |
| 12 |
مقاومت مدار |
μΩ |
140,70,40,30 |
| 13 |
فشار اسمی گاز SF6 ((فشار اندازه گیری در 20°C) |
MPa |
0.03 |
| 14 |
حداقل فشار عملکردی فشار SF6 ((فشار اندازه گیری در 20°C) |
MPa |
0.01 |
| 15 |
میزان نشت سالانه گاز SF6 |
|
≤0.1% |
| 16 |
درجه قوس داخلی |
|
IAC A ((FLR) 31.5kA/0.5s |
| 17 |
ابعاد بیرونی دستگاه های اتصال |
mm |
500x1250x2330
800x1450x2330
800x1650x2330
|
500x1250x2330
800x1450x2330
800x1650x2330
|
600x1250x2330
800x1450x2330
800x1650x2330
800x1300x2200
|
پشتیبانی و خدمات:
محصولات ما از نوع High Voltage Switchgear با پشتیبانی فنی و خدمات جامع همراه هستند تا عملکرد و قابلیت اطمینان مطلوب را تضمین کنند.تیم ما از کارشناسان در دسترس برای ارائه کمک با نصب، راه اندازی، و رفع مشکل. ما همچنین خدمات نگهداری و بازرسی منظم را برای حفظ بهترین عملکرد تجهیزات ارائه می دهیم.ما آموزش در مورد عملیات ایمن و شیوه های نگهداری را برای اطمینان از ایمنی پرسنل و تجهیزات ارائه می دهیمهدف ما این است که به مشتریانمان بالاترین سطح پشتیبانی و خدمات را برای پاسخگویی به نیازهای خاص آنها ارائه دهیم.
شرایط خدمات
Ø ارتفاع: حداکثر 3000 متر از سطح دریا
Ø دمای محیط: حداکثر: +40°C، حداقل: -40°C
رطوبت نسبی: میانگین روزانه بیش از 95٪ و میانگین ماهانه بیش از 90٪ نیست.
Ø هیچ آلودگی ظاهری از گاز های خوردنی یا قابل احتراق در اطراف
Ø هیچ ارتعاش شدید منظم، شدت لرزه ای بیش از کلاس هشت نیست.
توجه: اگر انحراف از شرایط عادی سرویس رخ دهد، مشتری می تواند با سازنده مذاکره کند.
