تابلو برق عایق گاز SF6 فشار قوی 33 کیلو ولت / 36 کیلو ولت / 40.5 کیلو ولت با جریان نامی 630 آمپر تابلو برق RMU داخلی

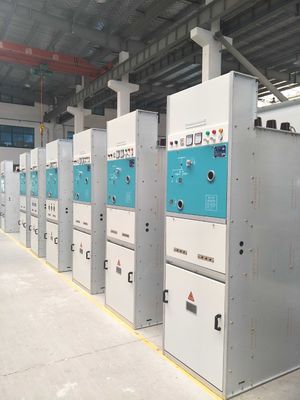

تصویر بزرگ : تابلو برق عایق گاز SF6 فشار قوی 33 کیلو ولت / 36 کیلو ولت / 40.5 کیلو ولت با جریان نامی 630 آمپر تابلو برق RMU داخلی

جزئیات محصول:

محل منبع:	چين
نام تجاری:	Tianan Electric
گواهی:	ISO9001:2000
شماره مدل:	HXGT10-40.5

پرداخت:

مقدار حداقل تعداد سفارش:	واحد 1
قیمت:	US $50,000
جزئیات بسته بندی:	چوبی مورد
زمان تحویل:	45 روز کاری
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام
قابلیت ارائه:	5000 PCS / سال

مخاطب

توضیحات محصول جزئیات

جریان رتبه بندی شده:	630 A	زمان کوتاه مدت زمان رتبه بندی شده:	4 ثانیه
محصولات معمولی:	RMU	فرکانس:	50/60 هرتز
ولتاژ نامی:	36 (38)، 40.5	ارتفاع:	تا 3000 متر بالای سطح دریا
برجسته کردن:	تابلو برق عایق برق , تابلو برق بالا ولتاژ

NINGBO TIANAN (GROUP) CO., LTD.

خلاصه ی محصول

SF6 High Voltage Switchgear برای نیروگاه ها، زیر ایستگاه ها، زیر ایستگاه های ترکیبی و سیستم های برق طراحی شده است.این سه فاز داخلی AC واحد بسبار و بخش واحد بسبار سیستم در 50 هرتز با ولتاژ 35kV نامگذاری کار می کند، فراهم کردن کنترل قابل اعتماد، پذیرش و توزیع انرژی الکتریکی.

ویژگی های کلیدی طراحی

عملکرد قابل اطمینان:هر بخش به صورت جداگانه نظارت می شود و با دستگاه کاهش فشار خود مجهز می شود.
امنیت بیشتر:اجزای جانبی اصلی که به طور مسدود در اتاق های پر از گاز قرار دارند، از هوا، کثافت و گرد و غبار محافظت می کنند
استفاده از فضا:اثر فشرده با تمام عملیات قابل دسترسی از سمت جلو دستگاه های سوئیچ
مقرون به صرفهنیاز به فضای کمتر، عمر طولانی و فضاهای گاز بدون نگهداری

مشخصات فنی

ماده	واحد	پارامتر
ولتاژ نامی	KV	33/36/40.5
جریان اسمی بار اصلی	A	400/630
جریان نامی	A	630A
فرکانس نامی	HZ	50
جریان مقاومت کوتاه مدت نامی	KA	20,25
زمان کوتاه نامی زمان مداوم	S	2
حداکثر نامی در حال حاضر مقاومت می کند	KA	50,63
جریان نامی اتصال کوتاه	KA	50,63
جریان نامی شکستن بار فعال	A	630
جریان نامی شکستن حلقه بسته	A	630
جریان شکستن نامینی کابل شارژ	A	10
در حال حاضر مقاومت زمان کوتاه به عنوان سوئیچ زمین	KA	20
مدت کوتاه مدت نامی سوئیچ زمین گیری	S	4
سوئیچ زمین گیری، حداکثر فشار فعلی را تحمل می کند	KA	50
سطح عایق نامی - 1 دقیقه فرکانس قدرت مقاومت در برابر ولتاژ	KV	(فاز به فاز/فاز به زمین) 42؛ (فاصله جدا کننده) 48
ولتاژ مقاومت برقی (قیمت اوج)	KV	(فاز به فاز/فاز به زمین) 75؛ (فاز به فاز/فاز به زمین) 85
مقاومت حلقه اصلی		≤400
عمر مکانیکی - سوئیچ بار	زمان	5000
زندگی مکانیکی - کلید زمین گیری	زمان	2000
حلقه فرعی 1 دقیقه فرکانس قدرت مقاومت ولتاژ	KV	2
SF6 فشار گاز نامی (درباره فشار اندازه گیری 20 درجه سانتیگراد)	Mpa	0.04
SF6 نرخ سالیانه نشت گاز		<=0.2%
درجه حفاظت از محفظه ای جداکننده گاز		IP67
