زیر ایستگاه ثانویه فشرده 11kv جعبه ترانسفورماتور برق زیر ایستگاه برق

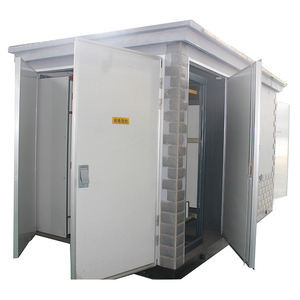

تصویر بزرگ : زیر ایستگاه ثانویه فشرده 11kv جعبه ترانسفورماتور برق زیر ایستگاه برق

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Tianan Electric
گواهی:	IEC
شماره مدل:	ZBW3

پرداخت:

مقدار حداقل تعداد سفارش:	1 واحد
جزئیات بسته بندی:	برهنه
زمان تحویل:	50 روز کاری
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	500 مجموعه در سال

مخاطب

توضیحات محصول جزئیات

ولتاژ HV:

35 کیلو ولت

ولتاژ LV:

0.4KV/12KV

ظرفیت:

400-20000KVA

برجسته کردن:

ایستگاه فرعی کمپیکت 400-20000KVA,ایستگاه ثانویه فشرده 11kv,جعبه ترانسفورماتور برق

Compact Secondary Substation 11kv

Power Transformer Box Electricity Substation

زیر ایستگاه ثانویه فشرده 11kv زیر ایستگاه فشرده ترانسفورماتور قدرت جعبه زیر ایستگاه برق

1ارتفاع: ≤ 1000 متر (از سطح دریا)
2دمای محیط: حداکثر 40 درجه سانتیگراد حداقل -25 درجه سانتیگراد
>>حداکثر دمای متوسط ماهانه: ≤ 35C
>>حداکثر دمای میانگین سالانه: ≤ 25C
3رطوبت نسبی: متوسط روزانه ≤ 95%، متوسط ماهانه ≤ 90%
4. حداکثر. تفاوت روزانه در دمای: 25C
5شدت نور خورشید: 0.1W/CM2 (سرعت باد 0.5M/S)
6سرعت باد در فضای باز: ≤ 35m/s
7درجه آلودگی: درجه III
8درجه ضد بارون: درجه 3
9- شیب در محل نصب نباید بیشتر از 3° باشد.
10توانایی ضد زلزله: شتاب افقی سطح زمین 0.2g است
شتاب عمودی سطح زمین 0.1g است.
11. محل نصب: محل نباید خطر آتش / انفجار / آلودگی جدی / مواد شیمیایی داشته باشد
خوردگیو تکان دهنده ی فوق العاده

زمان ساخت کوتاه، مساحت کوچک، سرمایه گذاری کم.

b. می تواند منتقل شود، ضایعات کم، مجموعه کامل قوی، آسان برای استفاده و نصب.

c. قابلیت اطمینان بالا.

d. محفظه از صفحه آلیومینیوم (پلاک مصنوعی رنگارنگ) با ترجیح ضد خوردگی خوب ساخته شده است و از مواد عایق حرارتی با عمر طولانی به عنوان داخلی استفاده می کند،که می تواند از تشعشعات گرمای خورشید جلوگیری کند.

در زیر ایستگاه تجهیزات خنک کننده و ضد رطوبت وجود دارد.

f. می تواند با تجهیزات اتوماسیون یکپارچه مجهز باشد.

g. می تواند تمام انواع تجهیزات ارتباطی را به صورت آزاد تنظیم کند.

ارتباط مشترک

واحد		دستگاه برق	قطع کننده مدار	ماده	واحد	پارامترها
واحد HV	40.5kV	KYN10-405 JYN1-40.5	ZN23-35 ZN12-35 LN2-35 ((Z)	ولتاژ نامی	kV	40.5
				جریان نامی	A	1250 تا 1600
				در حال حاضر جریان شکستن مدار کوتاه نامی	kV	20 تا 315
				جریان تولید مدار کوتاه نامی (حد قله)	A	50-80
		کلید بار NAL36 NALF36		جریان نامی	A	630
		کلید بار NAL36 NALF36		زمان کوتاه زمان مقاومت در حال حاضر	kA/s	25/2
واحد LV	12kV	XGN56-12 XGN2-12 KZN1-12 KYN1-12	ZN28A-12 ZN28B-12 VD4 VT2-12 VT1-12	ولتاژ نامی	kV	12
				جریان نامی	A	۶۳۰-۳۱۵۰
				جریان شکستن کوتاه مدار نامی (rm)	kA	16 تا 50
				جریان تولید مدار کوتاه نامی (حد قله)	kA	40 تا 125
		HXGN11-12 ((F) HXGN26-12 ((F)	سوئیچ بار FN16-12 FN26-12 FN26-12R	جریان نامی	A	630
		HXGN11-12 ((F) HXGN26-12 ((F)	سوئیچ بار FN16-12 FN26-12 FN26-12R	زمان کوتاه زمان مقاومت در حال حاضر	kA/s	۲/۳/۲۵
	0.4kV	GGD GCT GCS	DW15 من، ام، اف DZ20 CM,H,S سری	جریان نامی قطعات مدار	A	70-3900
	0.4kV	GGD GCT GCS	DW15 من، ام، اف DZ20 CM,H,S سری	ظرفیت روشن و خاموش (400 ولت)	kA	۲۸-۸۰
واحد ترانسفورم		SC9،S9،SZ9 ترانسفورم		ولتاژ نامی	kV	40.5
				ظرفیت نامی	kVA	400 تا 2000
				نسبت ترانسفورماتور	kV / kV	35/10,35/6.3،35/0.4
