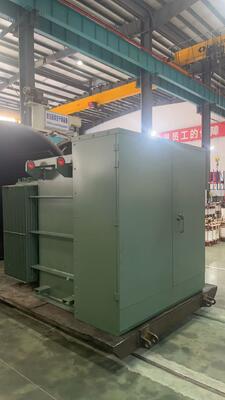

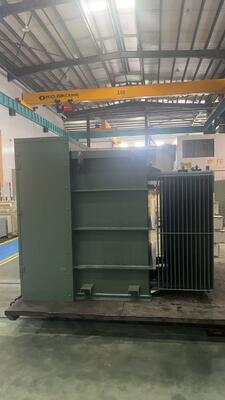

ترانسفورماتور ZGSL-H-2500/13.8-0.4 سبک آمریکایی بر روی پد با ظرفیت 2500 کیلو ولت آمپر و خنک کننده ONAN

درZGSL-H-2500/13.8-0.4 ترانسفورماتور نصب شده بر باد سبک آمریکایییک ترانسفورماتور سه فازی است که برای نصب در فضای باز بر روی یک پد بتنی طراحی شده است. این دستگاه دارای ظرفیت نامی 2500 kVA، ولتاژ نامی 13.8 kV / 0.4 kV است.و فرکانس 60 هرتزاین برای برنامه های توزیع برق در فضای باز در سیستم های برق 60 هرتز، به ویژه در بازارهای آمریکای شمالی مناسب است.

الف:یک ترانسفورماتور نصب شده بر باد یک ترانسفورماتور توزیع در فضای باز در سبک آمریکایی است که بر روی یک پد بتنی در سطح زمین نصب شده است. این ترانسفورماتور زیر زمین دفن نشده است.طراحی کم پروفایل، و سطح بالایی قابل پیاده روی.

الف:ظرفیت اسمی:۲۵۰۰ کیلو وات، با یک ولتاژ بالا 13.8 kV و یک ولتاژ پایین 0.4 kV، که آن را برای سیستم های توزیع متوسط مناسب می کند.

الف:روش خنک کنندهONAN (نفت طبیعی هوا طبیعی)، که برای از بین بردن گرما به محور طبیعی روغن متکی است. هیچ فن یا پمپ اضافی مورد نیاز نیست، که منجر به عملکرد آرام و نگهداری ساده می شود.

الف:از آن به طور گسترده ای درشبکه های توزیع شهری، پارک های صنعتی، مجتمع های تجاری، نیروگاه های خورشیدی، مزارع بادی، فرودگاه ها، بنادر و جوامع مسکونیدر صورتی که نیاز به نصب در فضای باز باشد.

الف:بله، این ترانسفورمور مطابق باIEEE C5712تمام آیتم های آزمایش از جمله مقاومت عایق بندی، نسبت ولتاژ، مقاومت پیچ و تاب، بدون ضرر بار، مقاومت ولتاژ و کیفیت روغن، الزامات را برآورده کرده اند.با گواهينامه سازگاری همراه است.

الف:کلاس عایق بندی:کلاس Aو فرکانس نامی۶۰ هرتز، به طور خاص برای سیستم های برق 60 هرتز طراحی شده است.

الف:وزن کل5618 کیلوگرماز جمله1310 کیلوگرماز روغن ترانسفورماتور (نوع روغن: 25#)

الف:آره، محدوده گوش دادن± 2 × 2.5٪، ارائه 5 موقعیت نل برای انعطاف پذیر کردن نوسانات ولتاژ شبکه.

• کارایی بالا، از دست دادن کم:از دست دادن بدون بار فقط 270 وات است
• امن و قابل اعتماد:مقاومت عایق >2.5 GΩ، ولتاژ شکستن روغن 55.2 kV
• انعطاف پذیری قوی:60 هرتز، 13.8 کلوولت / 0.4 کلوولت، مناسب برای بازارهای آمریکای شمالی
• نصب انعطاف پذیر:طراحی نصب در فضای باز، بر پایه بتنی قرار داده شده، بدون نیاز به حفاری
• نگهداری آسان:خنک سازی ONAN، بدون قطعات متحرک
