ترانسفورماتورهای سه فاز Stepup Compact Substation 13.2kv 8000Kva 1000kva 2500kva 2.5mva

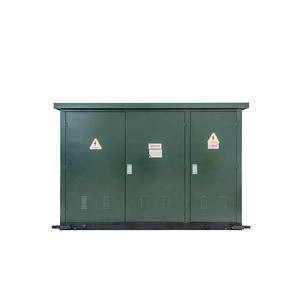

تصویر بزرگ : ترانسفورماتورهای سه فاز Stepup Compact Substation 13.2kv 8000Kva 1000kva 2500kva 2.5mva

جزئیات محصول:

محل منبع:	چین
نام تجاری:	TIANAN
گواهی:	ISO9001-2000, ISO9001, CCC
شماره مدل:	ZGS-Z. F-/11

پرداخت:

مقدار حداقل تعداد سفارش:	1 واحد
قیمت:	Pending
جزئیات بسته بندی:	برهنه
زمان تحویل:	50 روز کاری
شرایط پرداخت:	L/C، T/T، D/A، D/P
قابلیت ارائه:	2000 مجموعه در سال

مخاطب

توضیحات محصول جزئیات

درجه بندی ولتاژ:

11KV12kv

روش خنک کننده:

ترانسفورماتور نوع غوطه ور در روغن

ظرفیت:

1250 کیلو ولت آمپر

فرکانس:

فرکانس برق

برجسته کردن:

ترانسفورماتورهای متراکم 1000kVA,ترانسفورماتورهای سه فازی متراکم

Three Phase Compact Substations Transformers

سه فاز Stepup 13.2kv 1000 8000 Kva 1000kva 2500kva 2.5mva ترانسفورماتورهای زیر ایستگاه های فشرده

خلاصه کنید
ترانسفورماتور ترکیبی انرژی بادی سری ZGS-Z.F-/11 یک تجهیزات قدرت ویژه است که یک ترانسفورماتور مرحله ای، فیوز محدود جریان HV، سوئیچ بار، سوئیچ LV و تجهیزات کمکی مرتبط را ادغام می کند.این 0 را تبدیل می کندولتاژ.69kV تولید شده توسط موتور برق بادی به 35kV تبدیل می شود و برق را از طریق مدار کابل 35kV تولید می کند، که تجهیزات ایده آل در تجهیزات کامل انرژی بادی است.

پارامتر فنی اصلی ترانسفورماتور
ترکیب ولتاژ
ولتاژ نامی طرف HV: 12kV
ولتاژ نامی طرف LV: 0.27kV، 0.3kV، 0.315kV، 0.4kV
محدوده خروجی HV + 5٪ یا + 2x2.5٪
علامت اتصال: Dyn11 یا Yyn0
کنترلر تهویه و سایر تجهیزات کمکی می تواند در بدن به عنوان درخواستهای مشتریان اضافه شود.
کلاس عایق بندی: کلاس A
تعداد مراحل: سه
توجه: بر اساس نیازهای مختلف مشتری، ظرفیت ترانسفورماتور می تواند سفارشی شود.

پارامتر فنی محصول

سوئیچ بار غوطه ور شده روغن 11kV
جدول 1

S/N	نام	واحد	پارامتر
1	ولتاژ نامی	KV	12
2	جریان نامی	A	315		630
3	فرکانس نامی	هرتز	50
4	جریان مقاوم در معرض کوتاه مدت نامی	kA/2s	12.5	20
5	حداکثر نامی در حال حاضر مقاومت می کند	kA	31.5	50
6	مقاومت مکانیکی	زمان	2000
7	1 دقیقه قدرت مقاومت در برابر ولتاژ (فاز به فاز، فاز به زمین)	kV	42
8	سطح شتاب رعد و برق (فاز به فاز، فاز به زمین)	KV	75

فیوز 11kV
جدول 2

ولتاژ نامی	جریان نامی فیوز A	حداکثر مقدار جریان شکافی kA	یادآوری
15.5	63، 80100,125,150	50	خارج از خط

گیرنده رعد و برق
جدول 3

ولتاژ نامی	ولتاژ کار مداوم	ولتاژ مرجع DC (1mA)	جریان تخلیه اسمی	باقیمانده جریان تخلیه اسمی	مقدار مقاومت در برابر جریان موج مربع 2ms
17kV	13.6kV	≥24kV	5kA ((قیمت اوج)	≤45kV (قیمت اوج)	≥250A ((قیمت اوج)
