132KV 16000KVA ثابت انفجار فرایندهای توزیع فرایندهای فرایندهای فرایندهای فشرده

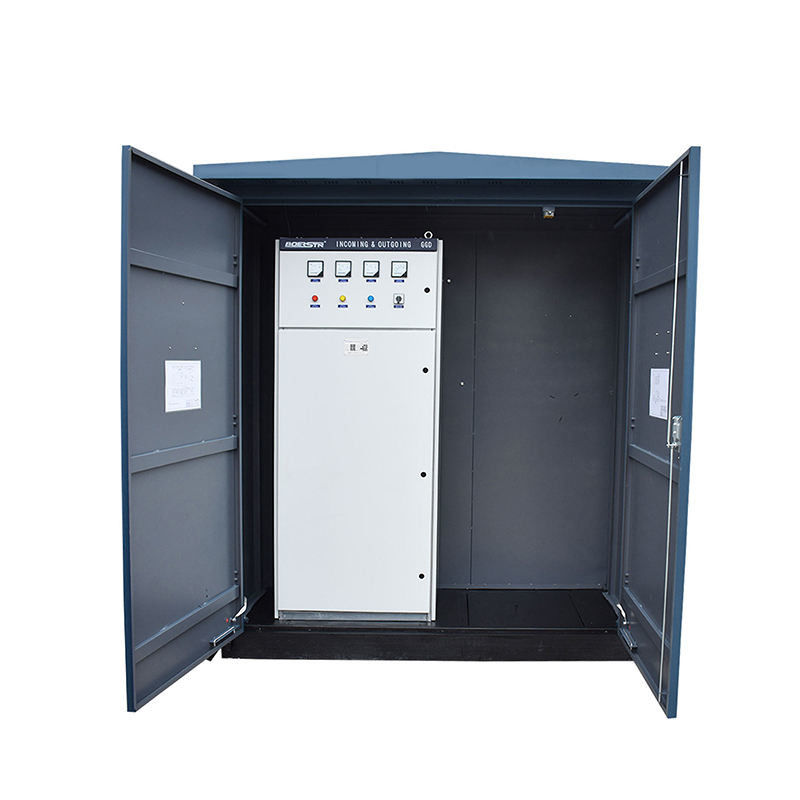

تصویر بزرگ : 132KV 16000KVA ثابت انفجار فرایندهای توزیع فرایندهای فرایندهای فرایندهای فشرده

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Tianan Electric
گواهی:	IEC
شماره مدل:	CZBT1-132

پرداخت:

مقدار حداقل تعداد سفارش:	1 واحد
قیمت:	Pending
جزئیات بسته بندی:	کارتن چوبی
زمان تحویل:	45 روز
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام
قابلیت ارائه:	10000 واحد در سال

مخاطب

توضیحات محصول جزئیات

فرکانس:	50 هرتز	شرایط خاص:	بستگی به مشتری دارد
ولتاژ سیستم:	132KV 145Kv	ظرفیت:	16000KVA
سطح صدا:	≤65 دسی بل	دقت حفاظت:	5P20
برجسته کردن:	پست ترانسفورماتور توزیع ضد انفجار , پست ترانسفورماتور توزیع پیش ساخته , ترانسفورماتور پیش ساخته توزیع برق

ترانسفورماتور توزیع پیش‌ساخته 132 کیلوولت - ضد انفجار

ترانسفورماتور متحرک نصب شده بر روی خودرو

اولین ترانسفورماتور متحرک نصب شده بر روی خودرو در چین، تحویل شده به عراق در دسامبر 2008. این محصول با ولتاژ 132 کیلوولت و ظرفیت 16,000 کیلوولت آمپر به طور کامل به صورت مستقل تحقیق، توسعه، طراحی و تولید شده است.

ساختار طراحی مدولار

تقسیم شده به بخش ولتاژ بالا، ترانسفورماتور اصلی و اتاق کلیدزنی ولتاژ پایین
کلید ولتاژ بالا از ZF10-145(L) به عنوان کلید اصلی استفاده می‌کند و بر روی نیمه تریلر نصب شده است.
سمت ولتاژ پایین شامل کلیدزنی، منبع تغذیه کنترل، پنل DC و دستگاه حفاظت کنترل است.

شرایط سرویس

شرایط محیطی

ارتفاع ≤ 1000 متر
محدوده دمای محیط: -25 درجه سانتیگراد تا +40 درجه سانتیگراد
سرعت باد (خارجی) ≤ 35 متر بر ثانیه
رطوبت نسبی ≤ 90% در دمای +25 درجه سانتیگراد
محل نصب باید عاری از آتش، انفجار، خوردگی شیمیایی و لرزش بیش از حد باشد.

شرایط حرکت

حداکثر سرعت ≤ 30 کیلومتر بر ساعت در سطوح جاده صاف
حداکثر سرعت ≤ 10 کیلومتر بر ساعت در سطوح جاده ناهموار

توجه: اگر شرایط فوق نیازها را برآورده نکند، مشتریان می‌توانند برای حل مشکل با سازنده مشورت کنند.

مشخصات فنی

مشخصات عمومی

مورد	واحد	پارامتر
ولتاژ سیستم	کیلوولت	132
ولتاژ نامی	کیلوولت	145
فرکانس نامی	هرتز	50
جریان نامی	آمپر	2000، 1600
ولتاژ تحمل فرکانس قدرت 1 دقیقه نامی	کیلوولت	275
ولتاژ تحمل ضربه صاعقه نامی	کیلوولت	650
جریان تحمل اتصال کوتاه نامی	کیلوآمپر	25، 31.5، 40
زمان تحمل اتصال کوتاه نامی	ثانیه	3
جریان پیک تحمل نامی	کیلوآمپر	63، 80، 100

مشخصات قطع کننده مدار

مورد	واحد	پارامتر
ولتاژ سیستم	کیلوولت	132
ولتاژ نامی	کیلوولت	145
فرکانس نامی	هرتز	50
جریان نامی	آمپر	2000
ولتاژ تحمل فرکانس قدرت 1 دقیقه نامی	کیلوولت	275
ولتاژ تحمل ضربه صاعقه نامی	کیلوولت	650
جریان تحمل اتصال کوتاه نامی / زمان	کیلوآمپر/ثانیه	40/4
جریان پیک تحمل نامی	کیلوآمپر	100
جریان قطع اتصال کوتاه نامی	کیلوآمپر	40
جریان وصل اتصال کوتاه نامی	کیلوآمپر	100
مولفه DC	درصد	40
توالی عملکرد نامی		O _0.3s_ CO _180s_ CO
زمان باز شدن	میلی‌ثانیه	35±5
زمان بسته شدن	میلی‌ثانیه	105±15
زمان قطع	میلی‌ثانیه	≤60
عدم همزمانی بین قطب‌ها - بسته شدن	میلی‌ثانیه	≤5
عدم همزمانی بین قطب‌ها - باز شدن	میلی‌ثانیه	≤3
تعداد شکست هر قطب		1
استقامت مکانیکی	تعداد دفعات	≥6000
تعداد دفعات قطع پیوسته با ظرفیت کامل	تعداد دفعات	≥20
فشار گاز SF6 (20 درجه سانتیگراد) - مقدار نامی	مگاپاسکال	0.60
فشار گاز SF6 (20 درجه سانتیگراد) - مقدار هشدار	مگاپاسکال	0.55
فشار گاز SF6 (20 درجه سانتیگراد) - مقدار قفل	مگاپاسکال	0.50
محتوای رطوبت گاز SF6 - مقدار پذیرش	ppm	≤150
محتوای رطوبت گاز SF6 - مقدار مجاز عملیاتی	ppm	≤300
نرخ نشت سالانه گاز SF6	درصد	≤0.5
وزن کل هر قطع کننده مدار	کیلوگرم	2000

پارامترهای ترانسفورماتور جریان

نسبت جریان	ظرفیت خروجی نامی VA	سطح دقت اندازه‌گیری	سطح دقت حفاظت
150/5	20	0.5	5P20
300/5	20	0.5	5P20
500/5	30	0.5	5P20
750/5	30، 40	0.5	5P20
1000/5	40، 50	0.5	5P20
1500/5	50	0.5	5P20
2000/5	50	0.5	5P20

توجه: ترانسفورماتور جریان بوشینگ از نوع عبوری در قطع کننده مدار تعبیه شده است.

پارامترهای برقگیر

مورد	واحد	پارامتر
ولتاژ سیستم	کیلوولت	132
ولتاژ نامی	کیلوولت	150
فرکانس نامی	هرتز	50
جریان تخلیه نامی	کیلوآمپر	10
ولتاژ مرجع 1 میلی آمپر DC	کیلوولت	≥245
ولتاژ باقیمانده تحت جریان ضربه صاعقه (پیک)	کیلوولت	≤435
ولتاژ باقیمانده تحت جریان ضربه عملیاتی (پیک)	کیلوولت	≤370
ولتاژ باقیمانده تحت جریان ضربه موج شیب‌دار (پیک)	کیلوولت	≤490

پارامترهای برقگیر نقطه خنثی

مورد	واحد	پارامتر
ولتاژ سیستم	کیلوولت	132
ولتاژ نامی	کیلوولت	90
فرکانس نامی	هرتز	50
جریان تخلیه نامی	کیلوآمپر	1.5
ولتاژ مرجع 1 میلی آمپر DC	کیلوولت	≥140
ولتاژ باقیمانده تحت جریان ضربه صاعقه (پیک)	کیلوولت	≤260
ولتاژ باقیمانده تحت جریان ضربه عملیاتی (پیک)	کیلوولت	≤240
ولتاژ باقیمانده تحت جریان ضربه موج شیب‌دار (پیک)	کیلوولت	/

پارامترهای تجهیزات کلیدزنی سمت ولتاژ پایین

مورد	واحد	پارامتر
ولتاژ سیستم	کیلوولت	11.5
ولتاژ نامی	کیلوولت	12
فرکانس نامی	هرتز	50
جریان نامی	آمپر	2000، 1600، 1250
ولتاژ تحمل فرکانس قدرت 1 دقیقه نامی	کیلوولت	42/48
ولتاژ تحمل ضربه صاعقه نامی	کیلوولت	75/85
جریان تحمل اتصال کوتاه نامی	کیلوآمپر	40، 31.5، 25
زمان تحمل اتصال کوتاه نامی	ثانیه	4
جریان پیک تحمل نامی	کیلوآمپر	100، 80، 63
جریان قطع اتصال کوتاه نامی	کیلوآمپر	40، 31.5، 25
جریان وصل اتصال کوتاه نامی	کیلوآمپر	100، 80، 63
توالی عملکرد نامی		O _0.3s_ CO _180s_ CO
استقامت مکانیکی	تعداد دفعات	≥10000
