حفاظت IP4X پست فشرده بسته بندی شده 24 کیلو ولت در فضای باز

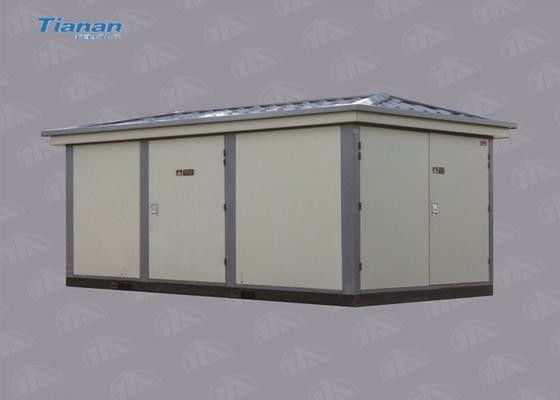

تصویر بزرگ : حفاظت IP4X پست فشرده بسته بندی شده 24 کیلو ولت در فضای باز

جزئیات محصول:

محل منبع:	چین
نام تجاری:	TIANAN
گواهی:	CCC, ISO9001, CESI, TUV
شماره مدل:	ZBW1-24

پرداخت:

مقدار حداقل تعداد سفارش:	1 واحد
قیمت:	US $20,000-40,000/ Piece
جزئیات بسته بندی:	برهنه
زمان تحویل:	60 روز کاری
قابلیت ارائه:	5000 مجموعه / سال

مخاطب

توضیحات محصول جزئیات

ولتاژ:

24kV/0.4kV

درجه حفاظت:

بسته حمل و نقل:

برهنه

ظرفیت رتبه بندی شده:

30 ~ 2000a

برجسته کردن:

پست فشرده 24 کیلو ولت بسته بندی در فضای باز

پست فشرده 24 کیلوولت IP4X

پست فشرده بسته بندی شده در فضای باز

24kV ایستگاه فرعی توزیع کامپکت یکپارچه

توضیحات محصول

خلاصه کنید
ZBW1-24 سری زیر ایستگاه بسته بندی شده یک نوع از یکپارچه کامل انتقال برق و تجهیزات توزیع، استفاده می شود در 24kV،سیستم انتقال و توزیع برق AC 50Hz با یک ترانسفرومر با ظرفیت نامی 30-2500kVA. به طور گسترده ای در زمینه های عرضه برق در فضای باز مانند ساختمان های بلند، منطقه مسکونی، کارخانه و معدن ، هتل، پارک، میدان نفت، فرودگاه، اسکله، راه آهن،فروشگاه های خرید و سایر امکانات موقتاین محصول می تواند نه تنها در یک شبکه حلقه ای برای توزیع برق استفاده شود بلکه همچنین می تواند به عنوان منبع برق پایانی برای خط انتقال برق استفاده شود.

ویژگی ها
ایستگاه فرعی بسته بندی سری ZBW1-24 شامل سه بخش است: اتاق ترانسفورماتور، اتاق ولتاژ بالا و اتاق ولتاژ پایین.
1. طرف های ولتاژ بالا مجهز به RMU سری HXGN (نوع هواپیمایی، نوع هوا فشرده، نوع خلاء یا نوع SF6) ، مجهز به LBS، فیوز در داخل (CB می تواند مجهز شود، اگر مورد نیاز باشد).
2. طرف LV نوع جدید ACB را با قابلیت شکستن بالا و قابلیت محافظت خوب اتخاذ می کند.
3. اتاق ترانسفورماتور استفاده می کند نوع روغن غوطه ور شده یا نوع خشک ترانسفورماتور.
4مواد پوسیده می توانند به عنوان مواد محصور استفاده شوند، مانند صفحه آلومینیوم آلیاژ، پیت فولادی، صفحه ترکیبی و غیره سقف دو لایه است، محافظت در برابر تشعشع گرما.
5در داخل، تجهیزات خنک کننده و ضد فشرده سازی وجود دارد.

داده های فنی

	پست ها	واحد	پارامترها
بخش ولتاژ بالا	ولتاژ نامی	kV	24
	فرکانس نامی	هرتز	50
	جریان نامی لوله ی اصلی	A	630
	فرکانس قدرت 1mm مقاومت در برابر ولتاژ (به زمین و بین فاز ها / شکستگی قطع)	kV	50/65
	برق فشار مقاومت (به زمین و بین مراحل / شکستگی قطع)	kV	95/110
	زمان کوتاه نامی مقاومت در حال حاضر	kA/s	25/2
	حداکثر نامی در حال حاضر مقاومت می کند	kA	63
	جریان تولید کوتاه مدت نامی	kA	50
	جریان انتقال نامی	A	1500
	جریان قطع فیوز	kA	31.5 40
بخش ولتاژ پایین	ولتاژ نامی	V	400
	جریان نامی مدار اصلی	A	100 تا 4000
	قابلیت محدود کردن قطع کردن مدار کوتاه	kA	80
	قابلیت قطع کردن مدار کوتاه در حال کار	kA	50 (65)
	زمان کوتاه نامی مقاومت در حال حاضر	kA/1s	50 (65)
	جریان شاخه، ظرفیت جبران	بر اساس نیازهای کاربران
ترانسفورماتور	ظرفیت نامی	kVA	30 تا 2000
	ولتاژ مقاومت	%	چهارده5
	محدوده استفاده	%	±2×2.5 ±5
	نماد اتصال	Y, yn0 D, yn11
پرونده	سطح حفاظت از محفظه	IP23
پرونده	سطح صدا	دی بی	≤50
