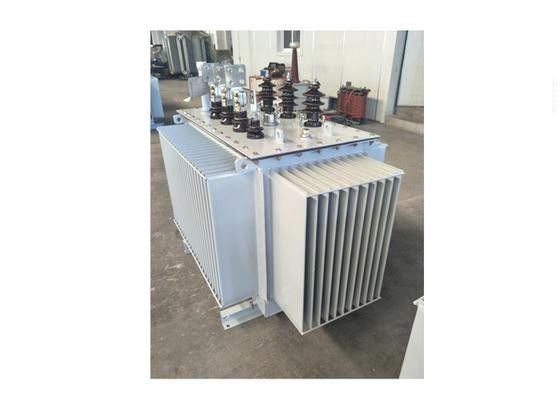

ترانسفورماتور قدرت 20 کیلووات با سه فاز با ولتاژ پایین پر شده است

20kv ترانسفورماتور قدرت غوطه ور شده در روغن / ترانسفورماتور توزیع

مرور کلی

S9-M/S10-M/S11-M/S13-M ترانسفورماتور سه فاز فروخته شده در روغن کاملاً مهر و موم شده از ترانسفورماتور معمولی فروخته شده در روغن متفاوت است.آن را لغو نگهدارنده روغن و خنک کننده حرارتی سینک توسط رادیاتور صفحه موج در مخزن روغن، که می تواند افزایش و کاهش حجم روغن را با تنفس لاستیکی جبران کند.می تواند در منطقه مسکونی استفاده شود، خیابان های تجاری، شرکت های معدن صنعتی

مشخصات فنی

سطح ولتاژ: 10KV، 20KV، 35KV
محدوده ظرفیت: 302500KVA
تنظیم ولتاژ نوع: تنظیم ولتاژ خارج از مدار
محدوده استفاده: ±2X2.5%؛ ±5%؛ یا دیگران
فرکانس: 50Hz یا 60Hz

فاز سوم
گروه اتصال: Yyn0؛ Dyn11؛یا دیگران
مقاومت مدار کوتاه: مقاومت استاندارد یا به عنوان درخواست مشتری
حالت سرویس: در فضای باز یا در داخل

نوع خنک کننده: خود خنک کننده غرق شده در روغن ((ONAN)

سطح عایق: سطح 10kV: LI/AC 75/35 kV

سطح 20kV: LI/AC 125/55 kV

سطح 35kV: LI/AC 200/85 kV

0سطح.4kV: AC / 5kV

ویژگی ها

a. صرفه جویی در انرژی

محصول شماره سریال جدید دارای ویژگی محصول بزرگتر است ، می تواند شاخص از دست دادن بدون بار و از دست دادن بار را بیشتر کاهش دهد.

b. عمر قابل اطمینان.

استفاده از اتصال بولت یا ساختار جوش برای پوشش مخزن و لبه ترانسفورمور کاملاً مهر و موم شده برای عایق کردن تماس روغن و هوا. عایق نمی شود مرطوببنابراین خشم پیری عایق کاهش می یابد و عمر خدمت آن افزایش می یابد.

ج. بدون هسته آهن آویزان

نیازی به چک کردن هسته آهن آویزان قبل از کار کردن ترانسفورماتور کاملا مهر و موم نشده، صرفه جویی در هزینه های بررسی.

د. ترانسفورماتور کاملاً مهر و موم شده بدون نگهداری بدون نگهداری است.

e. ساختار طراحی فشرده، استفاده از مواد و فرآیندهای جدید برای کاهش سر و صدا

f. حجم کوچک و شکل زیبا

S13 ((11)-M سری تانک روغن ترانسفورماتور استفاده از رادیاتور موج برای تنظیم و جبران حجم روغن با تنفس لاستیکی در صورت تغییر دمای روغن.مخزن روغن صفحه موج دار دارای شکل زیبا و حجم کوچک است، مساحت طبقه کوچک را پوشش می دهد.
