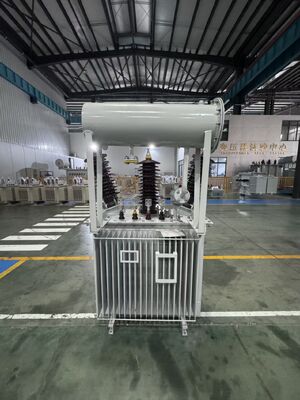

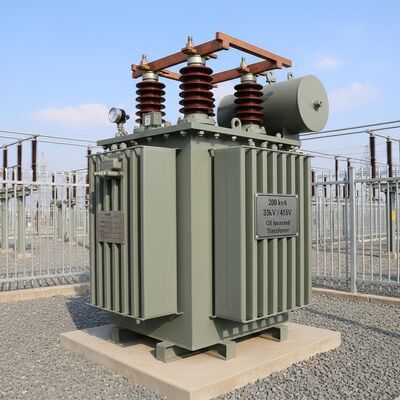

ترانسفورماتور برق 200 کیلوولت آمپر 33 کیلوولت روغن غوطه ور با اتصال Dyn11 برای شبکه های توزیع

مدل Oil Immersed Power TransformerS-200/33-0.415یک دستگاه الکتریکی سه فاز است که برای کاهش ولتاژ در شبکه های توزیع فشار متوسط ​​طراحی شده است. با ظرفیت نامی200 کیلو ولت آمپرو رتبه بندی ولتاژ33 کیلو ولت / 0.415 کیلو ولتاین ترانسفورماتور برای تاسیسات صنعتی سبک، مجتمع‌های تجاری و پروژه‌های برق‌رسانی روستایی مناسب است (محدوده ضربه‌زنی ± 2*2.5%).

ترانسفورماتور می پذیردDyn11گروه اتصال، که در آن سمت ولتاژ بالا به ستاره (Y) با نقطه خنثی متصل به زمین است، سمت ولتاژ پایین به مثلث متصل است (d)، و جابجایی فاز 30 درجه (موقعیت ساعت 11) است. این پیکربندی ولتاژ فاز به فاز پایدار را فراهم می کند و به طور موثر جریان های هارمونیک سوم را سرکوب می کند.

این ترانسفورماتور توزیع غوطه‌ور در روغن که برای قابلیت اطمینان و کارایی ساخته شده است به حفظ جریان برق پایدار، کاهش تلفات انرژی و پشتیبانی از توزیع بار متعادل در شبکه‌های برق و پست‌ها کمک می‌کند.

این ترانسفورماتور تصویب می کندONAN (روغن طبیعی هوای طبیعی)روش خنک کننده گرمای تولید شده توسط هسته و سیم پیچ ها توسط روغن عایق جذب می شود که به طور طبیعی در داخل مخزن گردش می کند. سپس گرما از طریق پره های رادیاتور یا سطوح خنک کننده به هوای اطراف پخش می شود.

این فرآیند خنک‌سازی طبیعی، نیاز به تجهیزات اضافی مانند فن‌ها یا پمپ‌ها را از بین می‌برد، تعمیر و نگهداری را پایین نگه می‌دارد و طول عمر بیشتری را پشتیبانی می‌کند. همچنین به عملکرد سازگار با محیط زیست ترانسفورماتور کمک می کند.

روغن عایق با کیفیت بالا دو نقش مهم را در داخل ترانسفورماتور ایفا می کند:

• عایق برق- از خرابی الکتریکی بین قطعات برقی جلوگیری می کند
• حذف حرارت- برای حفظ پایداری حرارتی، گرما را از سیم پیچ ها و هسته دور می کند

این روغن همچنین از اجزای داخلی در برابر رطوبت و آلاینده‌ها محافظت می‌کند و دوام و قابلیت اطمینان ترانسفورماتور را در محیط‌های مختلف عملیاتی، از جمله شرایط گرمسیری و گرد و غبار رایج در آفریقا و آسیای جنوب شرقی افزایش می‌دهد.

این ترانسفورماتور مطابق باIEC60076استاندارد بین المللی، که الزامات طراحی، آزمایش و عملکرد ترانسفورماتور قدرت را تعیین می کند. انطباق تضمین می کند که محصول معیارهای دقیق را برای موارد زیر رعایت می کند:

• عایق و افزایش دما
• قدرت اتصال کوتاه
• یکپارچگی و کارایی مکانیکی

برای کاربران نهایی، این به معنای اعتماد به ایمنی، قابلیت اطمینان و عملکرد عملیاتی است.

ترانسفورماتور دارای ساختار فشرده و محکمی است که امکان قرارگیری انعطاف پذیر در پست های فضای باز یا اتاق های برق داخلی را فراهم می کند. ویژگی های کلیدی سازگار با تعمیر و نگهداری عبارتند از:

• درگاه های پر کردن و تخلیه روغن در دسترس
• دستگاه های نظارت بر دما
• سیستم های کاهش فشار

این عناصر طراحی، بازرسی و سرویس های معمول را تسهیل می کنند و به کاهش زمان خرابی و هزینه های نگهداری در طول عمر عملیاتی ترانسفورماتور کمک می کنند.

این ترانسفورماتور توزیع غوطه ور در روغن برای طیف وسیعی از سناریوها مناسب است:

• شبکه های توزیع فشار متوسط- تامین برق پایدار برای پارک های صنعتی سبک، مراکز تجاری و پروژه های برق رسانی روستایی
• پروژه های انرژی های تجدیدپذیر- مورد استفاده در مزارع بادی در مقیاس کوچک یا نیروگاه های خورشیدی برای افزایش یا کاهش ولتاژ
• توسعه زیرساخت- پشتیبانی از پروژه های توسعه شبکه در مناطق در حال توسعه، به ویژه جایی که سیستم های ولتاژ پایین 415 ولت استاندارد هستند (مانند کنیا، نیجریه، فیلیپین و سایر بازارها در سراسر آفریقا و آسیای جنوب شرقی)

طراحی مستحکم و بسته بندی پالت چوبی نیز حمل و نقل و نصب ترانسفورماتور را در مکان های دورافتاده یا چالش برانگیز آسان می کند.

مدل ترانسفورماتورS-200/33-0.415در چین تولید شده و تحت استانداردهای GB تایید شده است. سفارشی سازی برای برآوردن نیازهای پروژه خاص، از جمله:

• تنظیم ظرفیت رتبه بندی شده
• تغییر ترکیب ولتاژ
• ضربه زدن به تغییرات محدوده
• گروه اتصال (Dyn11 / Yyn0 / Yd11 در صورت نیاز)

هر ترانسفورماتور به دقت روی یک پالت چوبی بسته بندی می شود تا از تحویل ایمن اطمینان حاصل شود.

پشتیبانی فنی و خدمات پس از فروش جامع برای اطمینان از عملکرد بهینه در طول چرخه عمر محصول ارائه می شود. خدمات عبارتند از:

• کمک نصب و راه اندازی
• عیب یابی و پشتیبانی تشخیصی
• بازرسی در محل و تست روغن
• تصویربرداری حرارتی و اندازه گیری مقاومت عایق
• تعمیر، نوسازی و تامین قطعات یدکی
• برنامه های آموزشی سفارشی برای پرسنل مشتری
