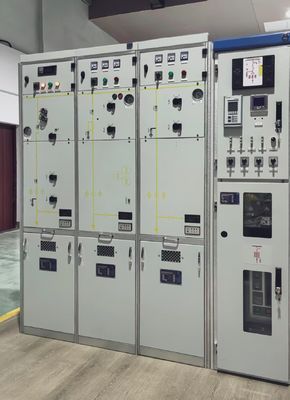

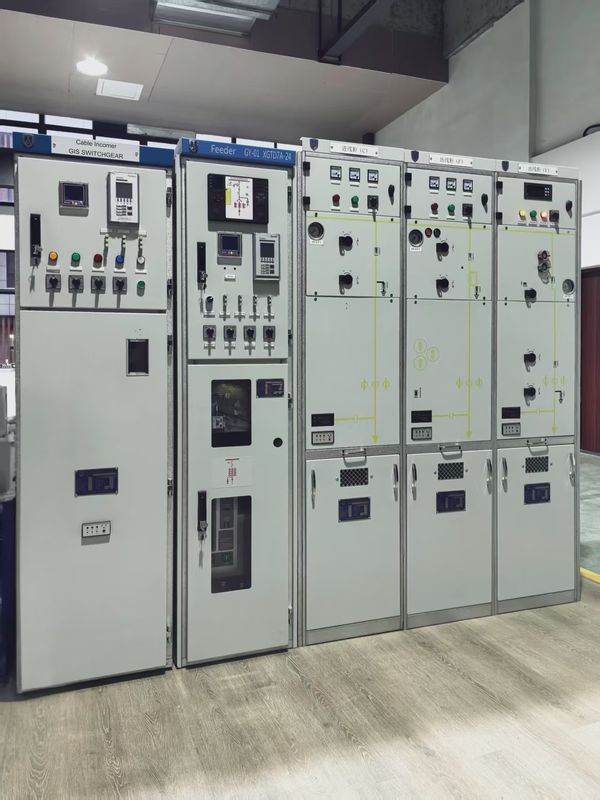

XGTD7-(12/24)40.5 محفظه فلزی عایق گاز داخلی

مقدمه کلی

محفظه فلزی عایق گاز داخلی سری XGN (XGTD7)-(12/24) 40.5 (از این پس به عنوان "کابینت C-GIS" نامیده می شود) یک کلید است که از یک کلید مدار خلاء فنری، کلید ایزوله/ارت سه حالته الکتریکی، CT/PT برقگیر به عنوان اجزای اصلی استفاده می کند و تمام هادی های ولتاژ بالا را در محفظه فلزی با گاز به عنوان محیط عایق کاملاً آب بندی می کند.

این محصول دارای ویژگی های ترکیبات انعطاف پذیر، ایمنی عالی، منطق قفل کامل و همچنین قابلیت توسعه، مینیاتوری سازی و بدون نیاز به تعمیر و نگهداری است. به طوری که معمولاً در ساخت زیرساخت ها برای نیروگاه، پست برق، بسته ترانسفورماتور متحرک، ساختمان هایی که دارای ولتاژ نامی 35 کیلو ولت یا کمتر هستند، استفاده می شود. به خصوص برای برخی از محیط های شدید مانند ارتفاع زیاد، آلودگی شدید و رطوبت بالا.

تضمین کیفیت محصول بر اساس تحقیق، توسعه، طراحی و تولید مورد نیاز سیستم کیفیت است و به بهبود خود ادامه می دهد. بنابراین کاملاً با جدیدترین نسخه یا نسخه اصلاح شده استاندارد زیر مطابقت دارد، اما محدود به آنها نیست. GB3906 3.6 ~ 40.5 کیلو ولت تجهیزات کلید و کنترل محصور شده فلزی AC

GB/T 11022 الزامات فنی مشترک برای استانداردهای تجهیزات کلید و کنترل HV DL/T 404 3.6 ~ 40.5 کیلو ولت تجهیزات کلید و کنترل محصور شده فلزی

GB1984 کلید مدار HVAC

GB 1985 کلید ایزوله HVAC و کلید ارت

GB 11032 برقگیرهای اکسید فلزی بدون شکاف AC

IEC62271-200 تجهیزات کلید و کنترل محصور شده فلزی AC با ولتاژ نامی بالای 1 کیلو ولت، 52 کیلو ولت و کمتر

EN 50181 بوشینگ پلاگین برای تجهیزات با ولتاژ نامی 1 کیلو ولت ~ 52 کیلو ولت و جریان 250 آمپر ~ 2500 آمپر

نوع و نامگذاری

پارامتر فنی
