پست برق ترانسفورماتور فشرده ترکیبی 35 کیلووات برای تولید برق باد

ترانسفورماتور ترکیبی 35KV برای تولید برق بادی / تجهیزات برق

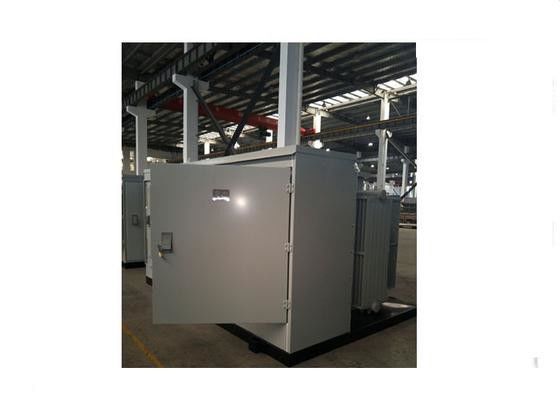

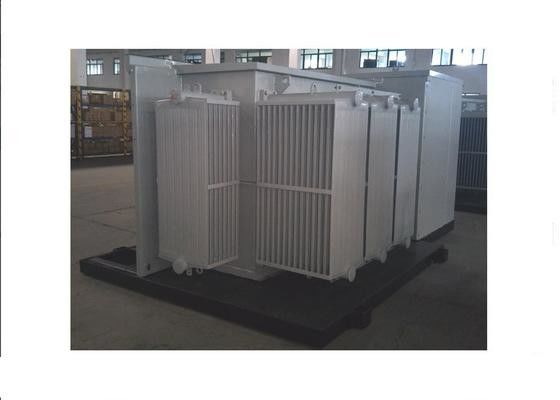

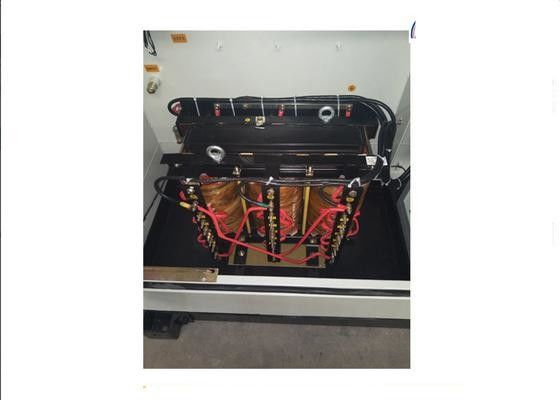

ZGS-Z.F-□/35 مجموعه ترانسفورماتور ترکیبی برای تولید انرژی بادی است که تجهیزات برق اختصاصی است که نگه داشتن ترانسفورماتور تقویت، HV فیوز، شارژ سوئیچ،کلید LV و تجهیزات کمکی مربوطه در یک واحد کاملاین یک تجهیزات پشتیبانی ایده آل است، که با آن ولتاژ 0.69kv از تولیدات بادی به 35kv افزایش می یابد و قدرت خروجی از طریق خط کابل 35kv بالا می رود.

1ولتاژ ترکیب شده
ولتاژ سیستم: 35kV
حداکثر ولتاژ کاری در سمت HV: 40.5Kv
ولتاژ نامی در سمت HV: 38.5kV36.75kV،35kV
ولتاژ نامي در طرف LV: 0.69kV0.66kV
2ظرفیت نامی:900kVA~3350kVA؛ یا نیاز مشتری
3محدوده خروجی HV: ± 5٪ یا ± 2 × 2.5٪
4گروه اتصال: Dyn11 یا Yyn0
5فرکانس نامی: 50 هرتز
6سطح عایق بندی
-35kV طرف ترانسفورماتور HV:
فرکانس قدرت مقاومت در برابر ولتاژ: 85kV
ولتاژ مقاومت در برابر ضربه برق: 200/220kV
- طرف ترانسفورمور LV:
فرکانس قدرت مقاومت در برابر ولتاژ: 5kV
7کنترل کننده تهویه یا سایر تجهیزات کمکی می تواند در کابینت به عنوان درخواست مشتری اضافه شود.
