پست فرعی ترانسفورماتور فشرده 11 کیلو ولت باز ، جعبه شعبه کابل در فضای باز

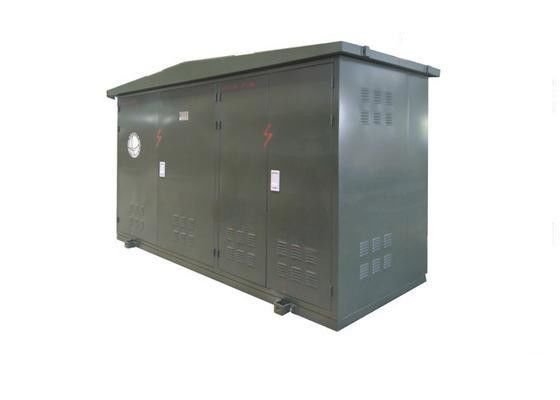

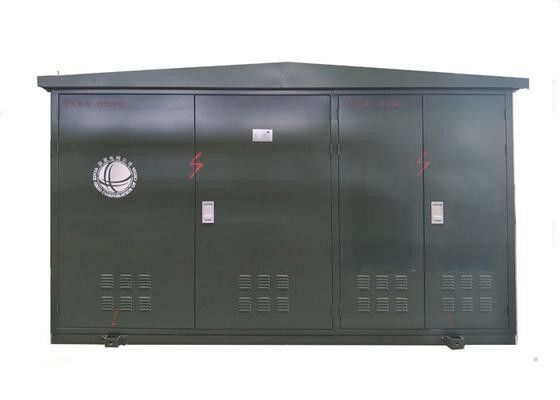

تصویر بزرگ : پست فرعی ترانسفورماتور فشرده 11 کیلو ولت باز ، جعبه شعبه کابل در فضای باز

جزئیات محصول:

محل منبع:	چين
نام تجاری:	TIANAN Electric
گواهی:	ISO9001:2000, VDE, CCC
شماره مدل:	DFT6-12

پرداخت:

مقدار حداقل تعداد سفارش:	1set
قیمت:	Pending
جزئیات بسته بندی:	برهنه
زمان تحویل:	40 روز کاری
شرایط پرداخت:	L / C، T / T، D / P، D / A
قابلیت ارائه:	2000sets در سال

مخاطب

توضیحات محصول جزئیات

ولتاژ نامی:

12 کیلو ولت

ساختار:

قاب را باز کنید

اندازه:

1 واحد

جریان نامی:

برجسته کردن:

پست ترانسفورماتور بسته بندی شده

پست توزیع برق

جعبه شاخه کابل 11kV بیرونی RMU برای پذیرش و توزیع برق

مرور کلی

سری DFT6-12/24این دستگاه جدید تامین برق است که ما برای هماهنگی قدرت 10kV/24kV طراحی کرده ایم پست فرعی ترانسفورماتور فشرده 11 کیلو ولت باز ، جعبه شعبه کابل در فضای باز 0 سیستم کابل شبکه

مناسب در محل گره کابل در سیستم 10kV/24kV است.به عنوان انرژی الکتریکی را می پذیرد و توزیع.Tکابل انرژی الکتریکی را منتقل می کند که در فضای باز با مدار کابل برای اتصال و شکستن، شاخه و ادامه یا تغییر استفاده می شود.
وضعیت سرویس
A. ارتفاع ≤1000 متر (از سطح دریا)
B. دمای محیط: -25oC~+40oC;
ج. سرعت باد ≤34 متر در ثانیه
د. محل نباید به طور منظم تکان دهد.

داده های فنی اصلی
پارامتر اصلی FN26-12/24 SF6 سوئیچ بار

ماده	واحد	پارامتر	پارامتر
ولتاژ نامی	kV	12	24
جریان نامی	A	630	630
زمان کوتاه نامی مقاومت در حال حاضر	kA/s	25/2	25/2
حداکثر نامی در حال حاضر مقاومت می کند	kA	63	63
جریان کوتاه محور نامی	kA/زمان	50/2	63/2
1 دقیقه فرکانس قدرت مقاومت در برابر ولتاژ	kV	42	65
شتاب برق مقاومت ولتاژ	kV	75	125
عمر مکانیکی	زمان	10000	10000
فشار گاز SF6 ((ضغط سطح در 20oC)	Mpa	0.04	0.04
نرخ سالیانه نشت گاز		≤۱٪	≤۱٪

پارامتر فنی اصلی کانکتور کابل

ماده	واحد	پارامتر	پارامتر
ولتاژ نامی	kV	12	24
جریان نامی	A	630 و کمتر	630 و کمتر
قطعات متقاطع کابل	mm2	25 تا 400	35 تا 400
مقاومت در نقطه اتصال	μΩ	40	45
مرخصی جزئی	pC/kV	≤10/13	≤۱۰/۲۱5
زمان کوتاه نامی مقاومت در حال حاضر	kA/s	20/3	25/2
حداکثر نامی در حال حاضر مقاومت می کند	kA	50	63
1 دقیقه فرکانس قدرت مقاومت در برابر ولتاژ	kV	42	65
شتاب برق مقاومت ولتاژ	kV	75	125
