ولتاژ نامی: | 12 کیلو ولت | ارتفاع: | تا 1000 متر بالاتر از سطح دریا |
---|---|---|---|
جریان نامی: | 630 A | فرکانس: | 50 هرتز |
برجسته کردن: | مدار قطع کننده ولتاژ بالا,مدار قطع کننده hv |

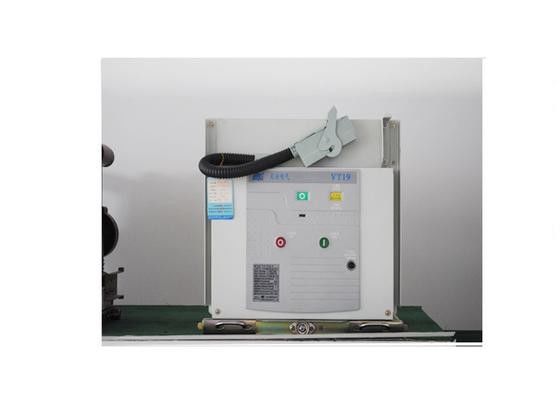

12kv بسته شده ساختار بالا ولتاژ AC مدار خلاء داخلی Beaker
NINGBO TIANAN (GROUP) CO., LTD.
عمومی
VT19-12 قطع کننده خلاء داخلی HV در سیستم الکتریکی سه فاز AC 50HZ ، 12kV استفاده می شود. این دستگاه به عنوان بخش کنترل و حفاظت در شرکت معدن ، کارخانه برق و ایستگاه استفاده می شود.به خاطر مزاياي خاصش، آن را نیز مناسب برای سایت است که اغلب تحت جریان نامی و یا چند قطع جریان مدار کوتاه کار می کنند.
قطع کننده توسط برخی از استانداردهای ملی و استانداردهای نسبی بین المللی، مانند GB1984، GB / T11022، DL / T403 و IEC62271 و غیره شناسایی می شود.به عنوان بخش کامیون یا بخش نصب ثابت استفاده می شود.
2حالت خدمت
حالت عادی
دمای محیط +40°C~-15°C
رطوبت محیط متوسط رطوبت نسبی روزانه ≤95%
متوسط فشار روزانه جریان ≤2.2ⅹ10-3MPa
متوسط رطوبت نسبی ماهانه ≤90%
فشار متوسط ماهانه جریان ≤1.8ⅹ10-3Mpa
ارتفاع ≤1000 متر
شدت زلزله <8
در محل آب، مواد آتش نشانی و مواد انفجاری، مواد شیمیایی و زلزله جدی وجود ندارد.
شرایط ویژه
اگر کاربر نیاز خاصی داشته باشد، لطفا با تولید کننده و کاربر مذاکره کنید.
پارامتر اصلی قطع کننده 12KV
ولتاژ نامی | 12kV | ||||
فرکانس نامی | 50 هرتز | ||||
فشار نور نامی مقاومت در برابر ولتاژ ((بین فاز ها، فاز به زمین) / شکستگی جدا شده | (75) / 85kV (قیمت اوج) | ||||
قدرت نامی 1 دقیقه مقاومت در برابر ولتاژ ((بین فاز، فاز به زمین) / شکستگی جدا شده | (42) / 48kV (r.m.s) | ||||
ترتیب عملیاتی نامی | O-0.3s-CO-180s-CO | ||||
جریان نامی (A) | 630,1250 | 1250 تا 3150 | 1250 تا 3150 | 3150,4000 | |
جریان نامی قطع مدار کوتاه (r.m.s، kA) | 20/25 | 31.5 | 40 | 50 | |
جریان کوتاه مدت نامی (قیمت اوج، kA) | 50/63 | 80 | 100 | 125 | |
زمان کوتاه نامی مقاومت در برابر جریان/زمان پیوسته مدار کوتاه (kA/s) | 20،25/4 | 31.5/4 | 40/4 | 50/4 | |
حداکثر مقدار مقاومت در برابر جریان (kA) | 50/63 | 80 | 100 | 125 | |
زمان شکستن جریان مدار کوتاه نامی (زمان) | 30 | 30 | 30 | 20 | |
مدت مکانیکی (زمان) | 20000 | 20000 | 10000 | 10000 | |
وزن (کیلوگرم) | نوع ثابت | ≤200 | |||
نوع کامیون | ≤250 |
