قطع کننده مدار خلاء نوع HV فصلی HV فضای باز با SF6 پر شده است

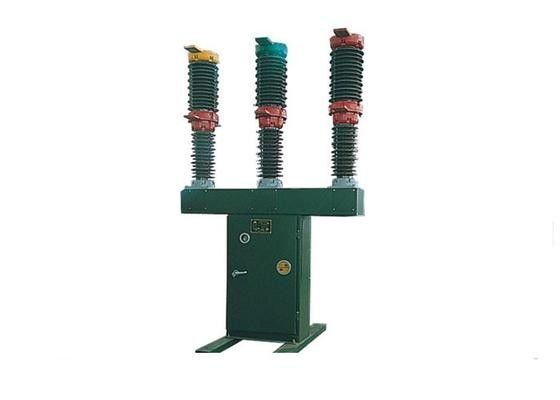

تصویر بزرگ : قطع کننده مدار خلاء نوع HV فصلی HV فضای باز با SF6 پر شده است

جزئیات محصول:

محل منبع:	چين
نام تجاری:	Tianan Electric
گواهی:	VDE ISO9001-2000 CE
شماره مدل:	ZW30-40.5 / 2000-31.5

پرداخت:

مقدار حداقل تعداد سفارش:	واحد 1
قیمت:	Pending
جزئیات بسته بندی:	چوبی مورد
زمان تحویل:	کار 35 روز
شرایط پرداخت:	L / C، D / A، D / P، T / T، MoneyGram، Western Union
قابلیت ارائه:	1000 PCS / سال

مخاطب

توضیحات محصول جزئیات

ارتفاع:

تا 3000 متر از سطح دریا

جریان نامی:

2000A

زمان کوتاه مدت زمان رتبه بندی شده:

ولتاژ نامی:

40.5 کیلو ولت

برجسته کردن:

تعویض خلاء در محیط داخلی

قطع ولتاژ خلاء ولتاژ بالا

قطع کننده مدار خلاء خروجی HV پورسلین استانچین پر از SF6

مرور کلی

ZW30-40.5/2000-31.5 قطع کننده خلاء HV در فضای باز (به بعد ZW30-40.5) می تواند در سیستم برق با ولتاژ نامی 40.5KV استفاده شود،در حال حاضر 2000A و AC سه فاز 50Hz برای محافظت از تجهیزات در شرکت های صنعتی و معدنی، نیروگاه ها و ایستگاه های فرعی که می توانند به عنوان یک قطع کننده اتصال در مکان های کاری با کار مکرر استفاده شوند.
این محصول با استانداردهای GB1984-89 AC HV Circuit Breaker، IEC56 HV AC Circuit Breaker و JB3385-1996 3.6-40.5KV AC HV vakuum circuit breakers مطابقت دارد.

پارامترها

نه، نه	نام			واحد	ارزش
1	ولتاژ نامی			kV	40.5
2	سطح عایق نامی	فرکانس قدرت 1 دقیقه مقاومت در برابر ولتاژ	آزمایش خشک (شکستگی، مرحله به مرحله، به زمین)		95*
			آزمایش خیس (به زمین، عایق خارجی)		80*
		ولتاژ مقاومت در برابر شتاب رعد و برق (فوق)			185*
3	جریان نامی			A	2000
4	جریان نامی قطع مدار کوتاه			kA	31.5
5	جریان تولید کوتاه مدت (شاخه)				80
6	ترتیب عملیاتی نامی			0-0.3sCO-180s-CO
7	جریان نامی شکستن خارج از مرحله			kA	8
8	جریان نامی قطع واحد خازن			A	630
9	مدت نامی مدار کوتاه			s	4
10	زمان های قطع جریان کوتاه محور نامی			زمان	20
11	زمان قوس			ms	<20
12	کل زمان شکستن			ms	≤85
13	مقاومت مکانیکی (CO)			زمان	10000
14	فشار نامی گاز شارژ شده	پر کردن با SF6 در صورت استفاده از اتاق خاموشی قوس خلاء TD-40.5W/2000-31.5 ((K))		Mpa	0.02 ((20°C)
		پر کردن با هوای خشک یا نیتروژن با خلوص بالا در صورت استفاده از اتاق خاموش کردن قوس خلاء TD-40.5W/2000-31.5 ((K))
15	نرخ سالیانه نشت گاز			%	≤1
16	درجه خلاء اتاق قوس خلاء	تازه از کارخانه وارد شده		بابا	≤1.33X10^-3
		مدت نگهداری 20 سال			< 6.6X10^-2
