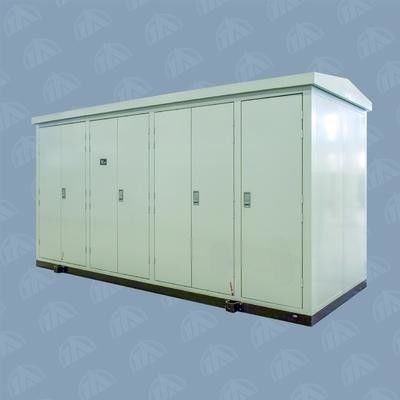

تولید برق باد / فتوولتائیک پست برق توزیع برق

برق بادی / ترانسفورماتور بسته بندی شده PV / زیر ایستگاه توزیع برق

خلاصه:

YBT13 سری PV و انرژی باد زیر ایستگاه ویژه توسط شرکت ما به منظور پاسخگویی به تقاضای انرژی باد و تولید خورشیدی تحقیق شده است، محصول دارای ظاهر جدید است،ساختار فشرده، عملکرد قابل اعتماد، نگهداری آسان و غیره

ویژگی ها:

1ساختار محفظه

a. قاب ایستگاه فرعی: فولاد کانال و فولاد زاویه ای.

b. محفظه mمواد غذایی:صفحه فولادی، صفحه فولادی ضد زنگ، صفحه رنگی ترکیبی یا صفحه آلیاژ آلومینیوم، به صورت سرد رول شده است.

c. برای جدا کردن هر بخش از صفحات فولادی استفاده می شود و با دستگاه روشنایی مجهز می شوند.

سقف: ساختاری دو طبقه ای برای جلوگیری موثر از تشعشعات حرارتی.

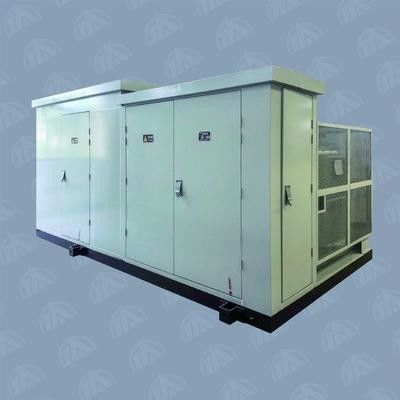

e. اتاق ترانسفورم به نوع باز و نوع بسته تقسیم شده است.The radiator is located outdoor for the open structure While the closed type structure has a separate room where an automatic air exhausting device is provided to control the temperature in transformer room.

f. درب های محفظه: نوار مهر و موم درجه حرارت پایین که می تواند اثر مهر و موم خوبی را در محیط درجه حرارت پایین به دست آورد.

g. رنگ روی سطح ایستگاه فرعی با لاک پخت در دمای بالا درمان می شود تا بتواند به طور موثر تخریب ناشی از اشعه ماوراء بنفش را به تاخیر بیندازد.

2واحد HV

1. مدر مورد مصرف کنندگان درخواست می کنند کهHXGT16-405، XGT5-40.5 و HXGT10-40.5

2. HXGT16-40.5 switchgear مجهز به FT16-40.5R switch type load switch-fuse combined switch برای تولید انرژی بادی و انرژی خورشیدی

ج. دستگاه های اتصال XGT5-40.5 مجهز به قطع کننده مدار VT16-40.5.

د. دستگاه سوئیچ دارای عملکرد کامل برای جلوگیری از خرابی برای اطمینان از ایمنی عملیات و نگهداری است.

3واحد ترانسفورم

a. ترانسفورماتور از ترانسفورماتور روغن فرو رفته S11 یا ترانسفورماتور خشک SCB11 استفاده می کند.

ب) تهویه طبیعی در اتاق ترانسفورماتور خوب است یا دمای اتاق ترانسفورماتور می تواند از طریق خستگی باد با فن کنترل خودکار کاهش یابد.

ج. از اتصال نرم بین پایانه ها در سمت LV و بسبار استفاده می شود که می تواند به طور موثر از بشینگ LV ترانسفورماتور در برابر خرد شدن و نشت روغن محافظت کند.

4واحد LV

a. قطعات LV از CB هوشمند سری TANW1 و MCCB سری TANM1 استفاده می کنند، یا CB تولید شده توسط تولید کننده تعیین شده بر اساس درخواست مشتریان.

b. طرح پرده می تواند با توجه به الزامات کاربر طراحی شود.

5واحد اتوماسیون شبکه توزیع

تجهیزات ترمینال اتوماتیک از نوع TA-D20 از گروه تیانان است که طراحی آن پس از در نظر گرفتن محیط سخت برای کار ایستگاه زیر برق بادی بهینه شده است.

b. این محصول دارای توانایی قوی برای انطباق با دمای محیط، عملکرد ارتباطی شبکه حلقه دو فایبر نوری، توانایی قوی ضد تداخل، ضدصدمه،ضد رطوبت و ضد رعد، و همچنین از دست دادن قدرت کم.

c. این محصول دارای توابع کنترل اندازه گیری، حفاظت از باتری و پردازش داده ها، نظارت بر آژیرها و تشخیص و ارتباط ناهنجاری است.

6. منبع برق بدون وقفه

a. ایستگاه فرعی نصب شده است TA-UP01/TA-UP02 منبع برق بدون وقفه ویژه برای انرژی بادی تولید شده توسط گروه تیانان.

b. این محصول دارای توانایی قوی برای انطباق با محیط زیست، مقاومت در برابر شوک و تداخل و طیف گسترده ای از ثبات ولتاژ است.

پارامترها:
