تابلو برق عایق گاز SF6 مدل MV C-GIS تابلو برق فشرده 12 کیلو ولت ~ 36 کیلو ولت 2500 آمپر 31.5 کیلو آمپر برای کارخانجات صنعتی

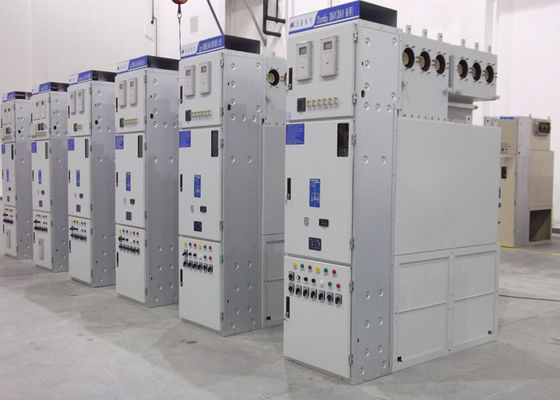

تصویر بزرگ : تابلو برق عایق گاز SF6 مدل MV C-GIS تابلو برق فشرده 12 کیلو ولت ~ 36 کیلو ولت 2500 آمپر 31.5 کیلو آمپر برای کارخانجات صنعتی

جزئیات محصول:

محل منبع:	چين
نام تجاری:	Tianan Electric
گواهی:	XIHARI
شماره مدل:	XGN49

پرداخت:

مقدار حداقل تعداد سفارش:	واحد 1
جزئیات بسته بندی:	بسته استاندارد صادرات
زمان تحویل:	60 روز
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام
قابلیت ارائه:	500 واحد در سال

مخاطب

توضیحات محصول جزئیات

ولتاژ:	12/24/36 کیلو ولت	فعلی:	630 ~ 2500 A
عایق:	گاز SF6	ارتفاع:	تا 5000 متر
حفاظت:	IP65	زمان زندگی:	30 سال
برجسته کردن:	تابلوهای فلزی پوشیده شده , تابلوهای ولتاژ متوسط

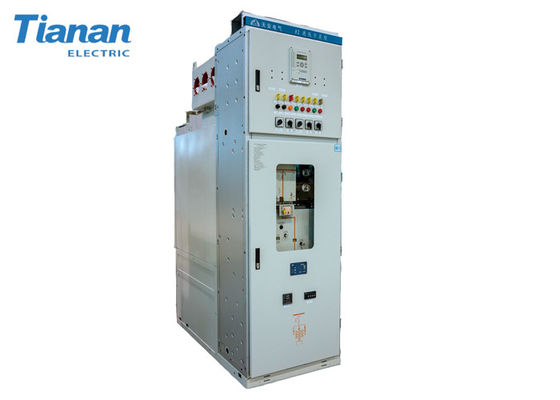

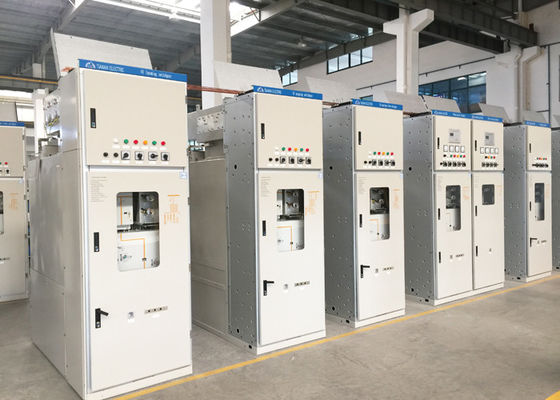

تابلو برق گازی عایق متوسط MV C-GIS SF6

تابلو برق فشرده GIS 12 کیلو ولت تا 36 کیلو ولت 2500 آمپر 31.5 کیلو آمپر برای پست های ترانسفورماتور، کارخانجات صنعتی و کاربردهای زیرساختی.

مرور کلی محصول

این تابلو برق گازی عایق، الزامات سختگیرانه ای را برای ایمنی در عملکرد، ایمنی کارکنان، قابلیت اطمینان عملیاتی، ابعاد کوچکتر و کاهش نگهداری را برآورده می کند. طراحی شده مطابق با استانداردهای IEC 62271-200 با اجزای اصلی مطابق با استانداردهای بین المللی مربوطه. مناسب برای سیستم های شینه تکی و دوتایی برای نصب داخلی.

ویژگی های کلیدی

توسعه یافته با استفاده از فناوری پیشرفته از توشیبا.
عملکرد عایقی عالی با اندازه فشرده با استفاده از گاز SF6 به عنوان محیط عایق
عملکرد قطع قابل اعتماد با قطع کننده مدار خلاء برای خاموش کردن قوس و مکانیزم عملکرد فنر با عمر طولانی
قابلیت اطمینان بالا با طراحی بدنه مهر و موم شده که تحت تأثیر شرایط خارجی نیست
طراحی ساختار ایمن با دستگاه های آزادسازی فشار مستقل برای حفاظت در برابر خرابی داخلی
تجهیزات قابل اعتماد "پنج پیشگیری" با قفل مکانیکی و الکتریکی
نصب آسان با اتصالات شینه عایق جامد خارجی
اتاق کابل جادار برای نصب راحت

مشخصات 36 کیلو ولت / 40.5 کیلو ولت

مورد	واحد	پارامتر فنی
ولتاژ نامی	کیلو ولت	36 \| 40.5
سطح عایق نامی	-	ولتاژ تحمل فرکانس قدرت 1 دقیقه: 70-95 کیلو ولت
ولتاژ تحمل ضربه صاعقه	-	170-185 کیلو ولت
جریان نامی	آمپر	630، 1250، 2000، 2500
جریان تحمل اتصال کوتاه نامی 4 ثانیه	کیلو آمپر	25، 31.5
جریان پیک تحمل نامی	کیلو آمپر	63، 80
فشار کاری نامی	مگا پاسکال	0.05
نرخ نشت سالانه	%	<0.5%
درجه حفاظت	-	محفظه گاز مهر و موم شده IP65، اتاق کنترل IP4X
ابعاد (طول × عرض × ارتفاع)	میلی متر	600 (حداقل) × 1700 × 2450

مشخصات کلاس 12 کیلو ولت

مورد	واحد	داده
ولتاژ نامی	کیلو ولت	12
جریان نامی	آمپر	630، 1250، 2000، 2500
فرکانس نامی	هرتز	50/60
ولتاژ تحمل فرکانس قدرت نامی	کیلو ولت	45 (فاز به فاز/زمین)، 48 (بین فاصله)
ولتاژ تحمل ضربه صاعقه نامی	کیلو ولت	75 (فاز به فاز/زمین)، 85 (بین فاصله)
ولتاژ تحمل فرکانس قدرت مدار کنترل کمکی	ولت	2000
جریان قطع اتصال کوتاه نامی	کیلو آمپر	20، 25، 31.5
جریان وصل اتصال کوتاه نامی	کیلو آمپر	63، 80، 100
جریان تحمل اتصال کوتاه نامی	کیلو آمپر/ثانیه	25/4، 31.5/4، 40/4
جریان پیک تحمل نامی	کیلو آمپر	63، 80، 100
درجه حفاظت	-	محفظه پر شده با گاز: IP67، محفظه LV: IP4X
مقاومت مدار اصلی	میکرو اهم	<250
فشار نامی گاز SF6 (20 درجه سانتیگراد)	مگا پاسکال	0.045
حداقل فشار گاز SF6 (20 درجه سانتیگراد)	مگا پاسکال	0.03
نرخ از دست دادن گاز SF6 سالانه	%	<1
ولتاژ نامی مدار کنترل کمکی	ولت	DC 110/220، AC 220
ابعاد (عرض × عمق × ارتفاع)	میلی متر	500 × 1000 × 1850
