توضیحات محصول:
سوئیچ قطع ولتاژ بالا از چندین جزء کلیدی، از جمله عایق ها، تماس ها، مکانیسم عملیاتی و یک ساختار پشتیبانی تشکیل شده است.عایق ها از مواد با کیفیت بالا ساخته شده اند و فاصله کششی 16mm / kV دارند، 20mm / kV یا 25mm / kV ، بسته به کاربرد. تماس ها از مس یا آلیاژ مس ساخته شده اند و برای رسانایی بالا و مقاومت کم طراحی شده اند.مکانیسم کار آسان برای استفاده و ارائه عملکرد قابل اعتماد تغییرساختار پشتیبانی از فولاد ساخته شده است و ثبات و دوام عالی را فراهم می کند.
سوئیچ قطع ولتاژ بالا دارای عمر مکانیکی 2000 برابر هم برای CB و هم برای سوئیچ زمین است.می تواند در ارتفاع تا 1000 متر و در محدوده دمای محیط -25 ~ 40 °C کار کندسوئیچ ولتاژ نامی 126KV دارد و برای استفاده در سیستم های برق ولتاژ بالا مناسب است.
سوئیچ قطع ولتاژ بالا به طور گسترده ای در سیستم های انتقال و توزیع برق و همچنین در سایر برنامه های کاربردی که در آن برق ولتاژ بالا وجود دارد استفاده می شود.این یک ابزار ضروری برای اطمینان از ایمنی کارگران و تجهیزات در طول تعمیر و نگهداری است، تعمیرات و شرایط اضطراری.
ویژگی ها:
- نام محصول: سوئیچ قطع ولتاژ بالا
- ضخامت یخ: ≤100 میلی متر
- طول عمر مکانیکی: CB:2000 بار ؛ سوئیچ زمین گذاری:2000 بار
- جریان نامی: 1600/1250/630 A
- ارتفاع: ≤1000 متر
- فاصله مرکزی بین فاز ها: ≥2000 بار
- کلمات کلیدی: سوئیچ جدا کننده ولتاژ بالا، سوئیچ جدا کننده ولتاژ بالا، جداکننده قدرت بالا
پارامترهای فنی:
| پارامتر فنی |
توضیحات |
| نام محصول |
جدا کننده قدرت بالا |
| نیروی قفل کردن صفحه تماس حرکت پذیر تیغه اصلی |
≥140±30 N |
| فرکانس قدرت مقاومت در ولتاژ در 1 دقیقه (ارزش موثر) |
۲۳۰/۲۶۵ کیلوولت |
| فاصله مرکزی بین فاز ها |
≥2000 بار |
| جریان نامی |
1600/1250/630 A |
| عمر مکانیکی |
CB: 2000 بار ؛ سوئیچ زمین گذاری: 2000 بار |
| مقاومت مدار اصلی سوئیچ عایق |
≤75 μΩ |
| دمای محیط |
-25 ~ 40°C |
| فاصله عایق بین فاز |
≥1000 بار |
| ضخامت یخ |
≤100 میلی متر |
| فاصله کششی عایق ها |
16mm/kV، 20mm/kV، 25mm/kV |
| نوع محصول |
ابزار قطع برق |
ساختار اصلی و اصل کار:

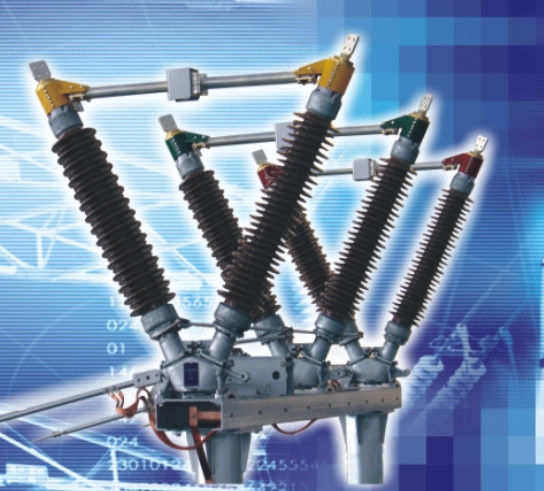

GW5 (GT10) -126D/1600-40 خارج از خانه AC ولتاژ بالا جدا کننده یک ستون دوگانه ساختاری چرخش افقی است، با هر قطب از سوئیچ متشکل از یک پایه، یک مدار جریان،و دو قطب عایقدر داخل پایه یک جفت دنده های منحنی وجود دارد که می توانند در امتداد محورهای مربوطه خود به سمت بالا و پایین حرکت کنند تا وضعیت شبکه دو دنده را تنظیم کنند.دو قطب عایق یک زاویه V شکل تشکیل می دهند
50 °: مدار جریان در انتهای بالای قطب عایق قرار دارد. هنگامی که در حال حرکت است، دستگاه چتر در داخل پایه دو عایق را به چرخش می رساند.به این ترتیب راننده بازوی رسانا متصل به آن را به 90 درجه چرخش، شکستگی افقی را تشکیل می دهد و باز و بسته شدن مدار را تکمیل می کند.
استفاده از محصول:
GW5 (GT10) -126D/1600-40 سوئیچ جداکننده ولتاژ بالا AC افقی با یک وقفه در فضای باز برای سیستم هایی با فرکانس AC 50Hz و ولتاژ نامی 110KV مناسب است.استفاده می شود برای تبدیل خطوط ولتاژ بالا در شرایط بدون بار، و همچنین جداسازی الکتریکی بار های ولتاژ بالا، قطع کننده های مدار و سایر تجهیزات الکتریکی تحت نگهداری از خطوط ولتاژ بالا.همچنین می توان از آن برای تغییر جریان های کوچک ظرفیت یا تحرک استفاده کرد..
