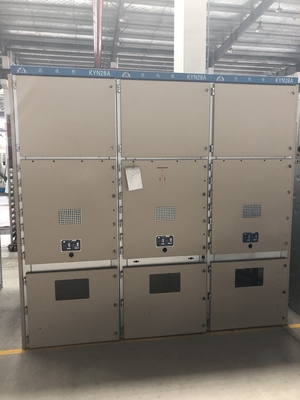

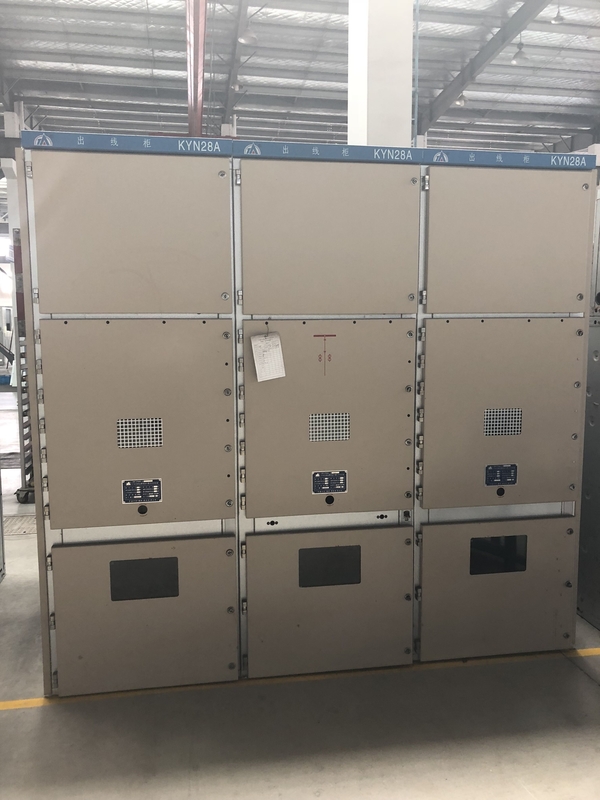

KYN28A-24 قطعات باز کن قابل جدا کردن فلزی پوشانده با عایق هوا

توضیحات محصول:

KYN28 A-24 Air-Insulated Metal-Clad Withdrawable Switchgear (hereinafter referred to as KYN28A switchgear or switchgear) is a complete set of distribution equipment for 15~24kV three-phase AC single busbar and single busbar segmented systemاین به طور عمده در نیروگاه های برق، ایستگاه های فرعی، شرکت های صنعتی و معدن و ساختمان های بلند برای تبدیل و توزیع برق استفاده می شود.همچنین برای دریافت و توزیع انرژی الکتریکی، کنترل، حفاظت و نظارت بر خطوط.

دستگاه KYN28A با الزامات IEC298، GB3906 و سایر استانداردها مطابقت دارد و دارای توابع قفل شده است تا از فشار دادن و کشیدن کارتن دست قطع کننده با بار جلوگیری کند،جلوگیری از باز و بسته شدن تصادفی قطعات مدار، جلوگیری از بسته شدن قطعات زمانی که سوئیچ زمین در موقعیت بسته است، جلوگیری از ورود تصادفی به محفظه زنده،و جلوگیری از بسته شدن تصادفی سوئیچ زمین در هنگام شارژ.

دستگاه KYN28A یک دستگاه اتصال مرکزی نصب شده، کوچک، فلزی پوشانده و عایق هوا است. با توجه به اهداف مختلف کارتن دستی نصب شده در وسط، می توان آن را به:ماشين دستي براي قطع مدار، کالسکه دستی تماسگر، کالسکه دستی سوئیچ بار، کالسکه دستی جداسازی، کالسکه دستی PT، کالسکه دستی اندازه گیری، کالسکه دستی فیوز، کالسکه دستی PT پایین، کالسکه دستی گیرنده رعد و برق پایین، و غیره.سوئیچ اصلی می تواند با قطع کننده های خلاء از تولید کنندگان داخلی یا خارجی مانند VS1 (VTD6) مجهز باشد، VT19، VD4 و غیره، که در واقع یک دستگاه توزیع با عملکرد بالا است.

طراحی و تولید دستگاه های KYN28 مطابق با استانداردهای زیر است:

GB/T3906 3.6kV~40.5kV AC قطعات فلزی و تجهیزات کنترل

GB/T11022 الزامات فنی مشترک برای استانداردهای دستگاه های سوئیچ ولتاژ بالا و تجهیزات کنترل

GB/T1984 قطع کننده مدار متناوب ولتاژ بالا

DL/T404 3.6kV~40.5kV AC قطعات فلزی و تجهیزات کنترل

IEC62271-200 تجهیزات اتصال و کنترل متناوب فلزی با ولتاژ نامی 1kV و بالاتر و 52kV و کمتر

IEC62271-100 دستگاه سوئیچ و کنترل ولتاژ بالا - بخش 100: قطع کننده جریان متناوب

پارامترهای فنی:

ابعاد طرح و نمودار ساختار داخلی
