قطع کننده مدار داخلی خلاء داخلی VCB با ولتاژ بالا 12KV / 40.5KV

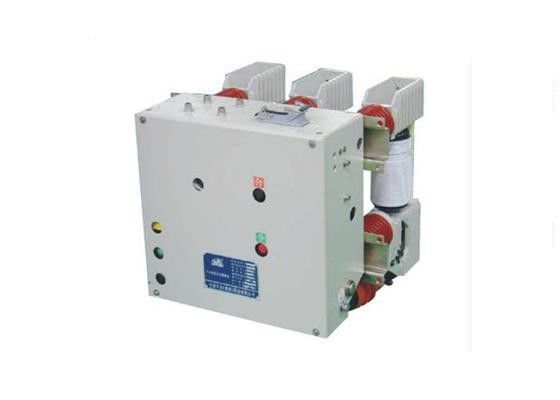

تصویر بزرگ : قطع کننده مدار داخلی خلاء داخلی VCB با ولتاژ بالا 12KV / 40.5KV

جزئیات محصول:

محل منبع:	چين
نام تجاری:	TIANAN Electric
گواهی:	GB1984, JB3855, DL403 and IEC standards
شماره مدل:	ZN12-12 / 40.5

پرداخت:

قیمت:	Pending
جزئیات بسته بندی:	چوبی مورد
زمان تحویل:	30days
شرایط پرداخت:	L / C، T / T، D / A، D / P
قابلیت ارائه:	1000sets در سال

مخاطب

توضیحات محصول جزئیات

ولتاژ نامی:

12kV/24kV/40.5kV

جریان نامی:

630،1250،1600،2000،2500،3150

شماره قطب:

ارتفاع:

≤2000 متر

برجسته کردن:

دستگاه های حفاظتی الکتریکی

توزیع قدرت هوشمند

VCB فکس شده- نوع شکاف مدار خلاء داخلی با ولتاژ بالا12KV / 40.5KV

1ویژگی های عمومی

قطع کننده مدار خلاء ولتاژ بالا سری ZN12 -40.5به سیستم برق 35KV سه فاز AC 50HZ اعمال می شود. برای ساختار سرامیکی، گسترش قوس شکستن تولید شده زمانی که توزیع جریان در تماس در همان پدیده ذوب محلی رخ نمی دهد،اما همچنین دارای ولتاژ انرژی قوس پایین (20-200V) و جریان برش پایین (4-5A) است، و با سازمان های با قابلیت اطمینان بالا کار می کنند.

2شرایط محیط زیست

ارتفاع: بیش از 2000 متر
دمای محیط: نه بالاتر از +40°C، نه کمتر از -10°C
رطوبت نسبی: متوسط رطوبت نسبی روزانه: ≤95%؛ متوسط رطوبت نسبی ماهانه ≤90%؛ متوسط فشار بخار اشباع شده روزانه ≤2.2KPa؛ متوسط ماهانه ≤1.8KPa
شدت زلزله:≤8 درجه
این تاسیسات باید از آتش، انفجار، ارتعاش شدید، خوردگی شیمیایی و آلودگی جدی پاک باشد.

3داده های فنی

نه، نه	ماده	واحد	داده ها
1	ولتاژ نامی	KV	40.5
2	جریان نامی	A	1250,1600,2000,2500,3150
3	فرکانس نامی	HZ	50
4	زمان کوتاه نامی با جریان ایستاده	KA	25,31.5
5	زمان های نامی قطع جریان کوتاه		20
6	عمر مکانیکی	زمان	30000
7	فشار برق نامی با ولتاژ ایستاده	KV	185
8	ترتیب عملیاتی نامی		O-0.3S-CO-180S-CO
9	ولتاژ شدید مغناطیس بسته و باز	V	AC/DC220,110
10	ولتاژ نامی بدون ولتاژ	V	AC/DC220,110
11	فرکانس قدرت نامی کوتاه مدت مقاومت در برابر ولتاژ (1 دقیقه)	KV	95
12	ساعت باز شدن	ms	30≤t≤75
13	زمان بسته شدن	ms	30≤t≤65
14	زمان ذخیره انرژی	s	≤15

4درخواست

ZN12-40.5 سری در داخل ولتاژ بالا قطعات قطعات خلاء قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعاتقطع کننده مدار بر روی ماشین دستی کابینت سوئیچ نصب شده است.از اين نوع ميتونه برايواحد نصب ثابتدر قطعات XGN-40.5

این شکافنده طراحی شده بود به عنوان یک واحد که جمع آوری مکانیسم خاص ذخیره سازی انرژی بهار می تواند در عملیات AC / DC، عملیات دستی استفاده شود.
