12kv داخلی HV AC خلاء بار سه پله سوئیچ - فیوز دستگاه ترکیب

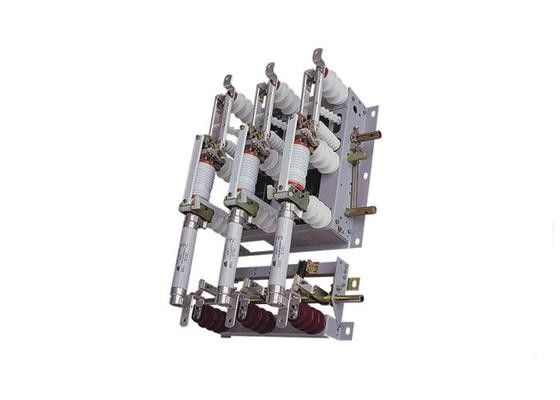

تصویر بزرگ : 12kv داخلی HV AC خلاء بار سه پله سوئیچ - فیوز دستگاه ترکیب

جزئیات محصول:

محل منبع:	چين
نام تجاری:	TIANAN
گواهی:	ISO;CE
شماره مدل:	FNl6A-12RD / 200-31.5

پرداخت:

مقدار حداقل تعداد سفارش:	1set
قیمت:	Pending
جزئیات بسته بندی:	برهنه
زمان تحویل:	کار 35 روز
شرایط پرداخت:	L / C، T / T، D / P، D / A
قابلیت ارائه:	3000 مجموعه

مخاطب

توضیحات محصول جزئیات

حداکثر جریان نامی فیوز:

ساختار:

فیوز و سوئیچ بار مرتبط هستند

شماره قطب:

عملکرد دستی / عملکرد موتور

برجسته کردن:

سوئیچ ولتاژ بالا

سوئیچ شکستن خلاء

سوئیچ بار خلاء 12KV داخلی HV AC - دستگاه ترکیب فیوز

مرور کلی

FN16A-12RD/200-31.5 واحد های ترکیبی از نوع داخل FN16A-12 در ترکیب با یک سوئیچ بار ولتاژ بالا و یک فیوز محدود کننده جریان با یک دستگاه سوئیچ ولتاژ بالا در محیط داخلی،انتهای بالای فیوز به براکت پایین جدا کننده خلاء ثابت می شود، انتهای پایین با تماس با عایق ، سوئیچ زمین گیری پایین براکت و فیوز با هم به صندلی متصل می شود. سوئیچ زمین گیری و سوئیچ قطع با قفل مکانیکی.مي تونه جريان بار رو قطع کنه، جریان اضافه و جریان مدار کوتاه.

پارامترهای فنی: ترکیب سوئیچ بار - فیوز

نه، نه	ماده	واحد	پارامترها
1	ولتاژ نامی	kV	12
2	فرکانس نامی	هرتز	50
3	حداکثر جریان اسمی فیوز	A	200
4	جریان انتقال نامی	A	3150
5	زمان باز کردن سوئیچ لوله ذوب	ms	31 (0 + 5)
6	جریان نامی قطع مدار کوتاه (ارزش انتظار)	kA	31.5
7	جریان نامی مدار کوتاه (قله احتمالی)	kA	80
8	1 دقیقه فرکانس قدرت مقاومت در برابر ولتاژ (rms) به زمین، بین فاز، شکستگی خلاء / شکستگی انزوا	kV	42/48
9	شتاب رعد و برق مقاومت ولتاژ (فوق) به شکستگی زمین، بین فاز، شکستگی خلاء / شکستگی انزوا	kV	75/85
10	انرژی خروجی ضربه ی خط فیوز	J	2 ~ 5
11	وزن خالص	کیلوگرم	75
12	ابعاد	mm	720 × 490 × 4065
13	ابعاد بسته	mm	1115 × 900 × 520

پارامترهای فنی: ترکیب فیوز های الکتریکی

نوع	ولتاژ نامی (kV)	جریان نامی فیوز ((kA)	جریان شکستن نامی ((kA)	در حال ذوب شدن در حال حاضر نام تجاری ((A)
SDLAJ.XRNT	12	40	31.5,40,50	6.3,10,16,20,25,31.5,40
SFLAJ.XRNT		100		50، 63, 71, 80, 100
SKLAJ.XRNT		125		125
شرکت آلمانی SBA	12	200	40	160،200

12kv داخلی HV AC خلاء بار سه پله سوئیچ - فیوز دستگاه ترکیب 0

12kv داخلی HV AC خلاء بار سه پله سوئیچ - فیوز دستگاه ترکیب 1
