جزئیات محصول:
پرداخت:
|
درب کابینت: | ورق فولادی آلیاژی | محوطه: | صفحه فولاد ضد زنگ |
---|---|---|---|
جریان بار اتوبوسرانی: | 630 / 1250A | نرخ نشت گاز سالانه SF6: | ≤0.2٪ |
برجسته کردن: | تابلو گاز عایق گیس,تابلو ولتاژ متوسط |

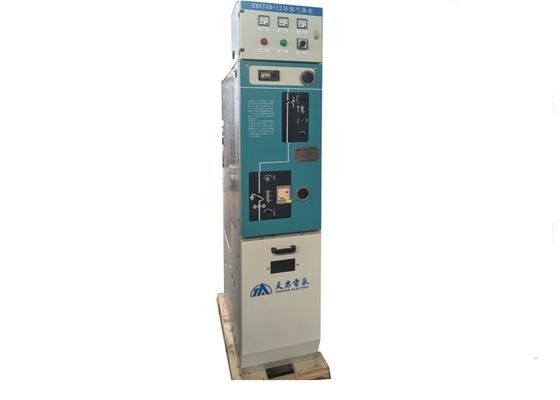

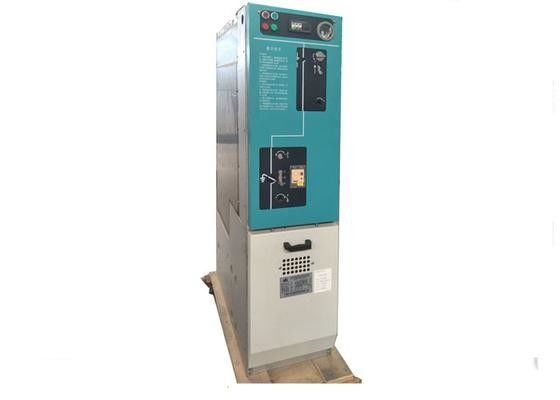

گاز - عایق فلز - تابلو تابش محصور / مجتمع قطع کننده مدار
بررسی اجمالی
این تابلو نوعی از دستگاه کامپوزیت است که تمام مدارهای اصلی را در یک محفظه فلزی مهر و موم می کند و گاز SF6 را به عنوان قوس خاموش و محفظه جداسازی می کند. این مناسب برای شبکه برق متصل است و دو برابر منبع تغذیه در شبکه منبع تغذیه ولتاژ 10kV MV را منتشر می کند. همچنین در منبع تغذیه ترمینال استفاده می شود. با توجه به استفاده از شبکه شبکه حلقه، قابلیت اطمینان منبع تغذیه را افزایش می دهد، به خصوص در نیروگاه های معدنی، منطقه اقامت، مدارس، پارک ها و غیره برای توزیع و کنترل قدرت استفاده می شود. علاوه بر این، به دلیل اتصالات و نصب راحت آن، حجم کوچک نیز در ایستگاه به عنوان تجهیزات ولتاژ بالا در قسمت اول استفاده می شود.
یادداشت برای سفارش
1. شماره طرح اتصال اصلی و نمودار سیستماتیک تک خط، نمودار طرح؛
2. مدار طرح مدار دوم، نمودار ترمینال ترمینال (بدون نمودار ترمینال ترمینال، آن را با مشخصات سازنده گرفته خواهد شد)؛
3. مشخصات و نوع ختم کابل و کابل در هنگام سفارش تایید می شود.
4. اگر سوئیچر در محیط خاص استفاده شود، مشتری هنگام سفارش باید با سازنده مذاکره کند؛
5. اگر لوازم یدکی یا لوازم جانبی در نیازی باشد، مشتری باید نام و تعداد آن را ارائه دهد.
مورد | واحد | پارامتر | |||
ولتاژ محاسبه شده | KV | 12،24 | |||
جریان بار اتوبوسرانی | الف | 630،1250 | |||
جریان معتبر | الف | 630 | |||
فرکانس رایانه 1min | HZ | 50/60 | |||
دارای مقاومت کوتاه مدت در برابر جریان | KA | 20 / 4،25 / 2 | |||
اوج ارقام مقاومت در برابر جریان | KA | 50،63 | |||
تعریف مدار کوتاه اتصال جریان | KA | 50،63 | |||
جریان فعلی تابلو برق با سیم فیوز | الف | 100 | |||
مدار قطع جریان مدار معین شده | فیوز | KA | 31.5 | ||
قطع کننده مدار | KA | 20،25 | |||
قدرت 1 دقیقه فرکانس مقاومت ولتاژ | (فاز به فاز / فاز به زمین / فرسودگی) | KV | 42 / 48،65 / 79 | ||
رعد و برق ولتاژ قابل تحمل (ارزش پیک) | (فاز به فاز / فاز به زمین) (فاز به فاز / فاز به زمین | KV | 75 / 85،125 / 145 | ||
مقاومت مدار | توزیع کننده بار | μΩ | 130 | ||
کابینه دستگاه کامپوزیت (شامل مقاومت فیوز نیست) | μΩ | 250 | |||
کابینه مدار SF6 | μΩ | 140 | |||
فشار گاز SF6 (دماي 20 درجه سانتيگراد) | Mpa | 0.04 | |||
نرخ نشت گاز سالانه SF6 | ≤0.2٪ | ||||
درجه حفاظت (محفظه گاز پر شده) | IP67 |
