جزئیات محصول:
پرداخت:
|
| ساختار: | نوع بسته بندی قابل انعطاف | ولتاژ: | 3.6KV، 7.2KV، 12kV |
|---|---|---|---|
| جریان معتبر busuar اصلی: | 630 ~ 4000A | مقاومت حلقه اصلی: | ≤ 400 |
| برجسته: | تابلو گاز عایق گیس,تابلو ولتاژ متوسط |
||
رادیو قابل شستشو داخل محفظه AC Meta l-Clad And Metal-Enclosed Switch
بررسی اجمالی

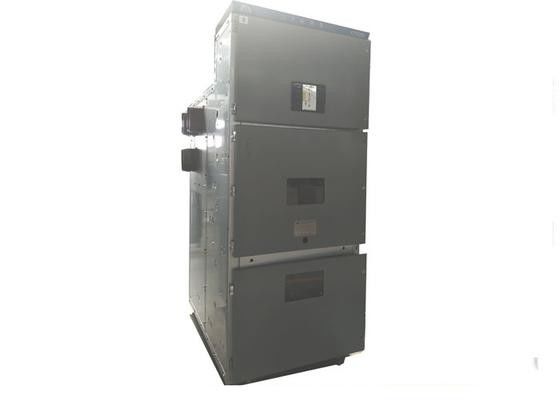

به عنوان دستگاه کنترل انتقال قدرت و توزیع، KYN28A-12 داخلی قابل جابجایی AC فلزی و روکش فلزی محصور برای 12kV سه فاز AC 50Hz شبکه برق مناسب در ارتفاع بیش از 1000m مناسب است.
مشخصات محصول
(1) ساختار بدن با ورق فولادی AI-Zn پوشیده شده است که نیروهای مکرر لبه را متحمل می شود.
(2) در صورت بسته شدن درب کابینت تمام تجهیزات را می توان اداره کرد.
(3) مسکن کابینه به طور کامل برای جلوگیری از انواع مواد مخدر و آفات و درجه حفاظت آن IP4X است. علاوه بر این، درجه حفاظتی محفظه دستی، محفظه شارژ، محفظه کابل و محفظه دستگاه رله IP2X است.
(4) قفل ساده و موثر می تواند از سوء استفاده جلوگیری کند. دستگاه کامل "پنج-anti" متصل می کند حفاظت ایمنی قابل اطمینان را برای اپراتورهای تجهیزات فراهم می کند.
(5) قطع کننده مدار را می توان به راحتی با handcarts قابل تعویض جایگزین. VT19 و وارد کننده VD4 خلاء مدار فراهم می شود.
(6) مدار قطع کننده خلا و مکانیزم عمل آن در محفظه فشار بالا نیاز به نگهداری کمی دارد.
(7) کابینت می تواند در برابر دیوار نصب شود تا فضای ذخیره شود.
(8) خط ثانویه در کانال سیم کشی بزرگ اندازه گیری می شود که اتصال آن آسان است.

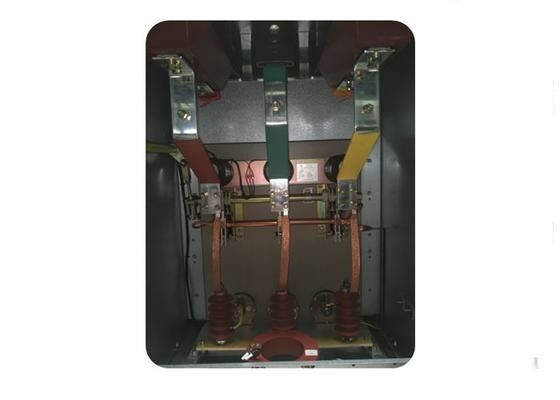

(9) ساختار میانی مجموعه فضای زیادی را برای محفظه کابل متصل به چند کابل فراهم می کند.
(10) نصب و راه اندازی محفظه کابل را می توان به راحتی از طریق پنجره بازرسی پنل مشاهده.
(11) محفظه کابل و محفظه ابزار ثانویه به طور مستقل با busbar زمینی با تماس خوب با کابینت نصب شده است.
پارامترهای فنی
| نه | مورد | واحد | پارامتر | |
| 1 | ولتاژ محاسبه شده | کیلووات | 3.6 ، 7.2 ، 12 | |
| 2 | رتبه فعلی | الف | 630 ، 1250 ، 1600 ، 2000 ، 2500 ، 3150 ، 400 0 | |
| 3 | ولتاژ باقیمانده با ولتاژ باقیمانده قدرت دارای رتبه | فاز به مرحله، فاز به زمین | کیلووات | 42 |
| جدا کردن فاصله | کیلووات | 48 | ||
| 4 | امپدانس رعد و برق با مقاومت ولتاژ | فاز به مرحله، فاز به زمین | کیلووات | 75 |
| جدا کردن فاصله | کیلووات | 85 | ||
| 5 | امتیاز فعلی پویا ( پیک ) | kA | 40 ، 50 ، 63 ، 80 ، 100 ، 125 ، 130 | |
| 6 | دارای رتبه فعلی کوتاه مدت ( 4S ، ارزش مجازی ) | kA | 16 ، 20 ، 25 ، 31.5 ، 40 ، 50 | |
| 7 | فرکانس رتبه بندی شده | هرتز | 50 | |
| 8 | Breaking Times از مدار کوتاه تقسیم شده فعلی شکستن | بار | 30 | |
| 9 | درجه حرارت زمان | s | 4 | |
| 10 | زندگی ماشینی | بار | 30000 | |
| 11 | ابعاد کلی ( عرض × ارتفاع × عمق ) | میلیمتر | 800 ( 1000 ) × 2300 × 1500 ( 1600/1700) | |
