| ساختار: | نوع بسته بندی قابل انعطاف | ولتاژ: | 3.6.7.2،12kV |
|---|---|---|---|
| جریان معتبر busuar اصلی: | 630 ~ 4000A | مقاومت حلقه اصلی: | ≤ 400 |
| برجسته: | تابلو گاز عایق گیس,تابلو ولتاژ متوسط |
||

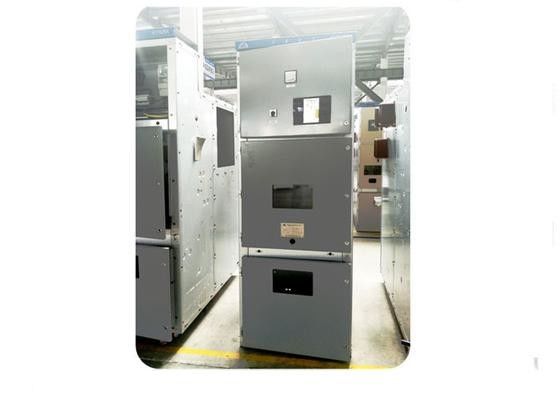

کمپرسور برق توزیع برق AC 12KV Mid-Mount
بررسی اجمالی
KYN28A-12Seiries کابینت AC / این مناسب برای سه فاز AC دارای ولتاژ 12 کیلو ولت با ولتاژ با فرکانس 50Hz است که برای دریافت و توزیع انرژی الکتریکی و کنترل، محافظت و نظارت بر مدار است.
مطابق با استاندارد: GB3906-97 3-35KV AC متال سوئیچینگ محفوظ ، GB11022-89 شرایط عمومی عمومی سوئیچینگ بالا ، IEC298 (1990) تجهیزات سوئیچینگ و تجهیزات کنترل محدوده AC با ولتاژ بالاتر بیش از 1kv و 50kv و یا در زیر .
کاربرد
توزیع 12 کیلو ولت تابلوهای محصور قابل انعطاف عمدتا در نیروگاه ها، ژنراتورهای کوچک و متوسط، شرکت های صنعتی و معدنی و پست های ثانویه سیستم قدرت برای دریافت قدرت، انتقال قدرت و راه اندازی موتور با ولتاژ بالا به منظور استفاده پیاده سازی کنترل، حفاظت و نظارت.
پارامتر
نه | مورد | واحد | پارامتر | |
1 | ولتاژ محاسبه شده | KV | 12 | |
2 | اصلی busbar امتیاز فعلی | الف | 630 | |
3 | جریان معتبر | الف | 630 | |
4 | فرکانس رتبه بندی شده | HZ | 50 | |
5 | دارای مقاومت کوتاه مدت در برابر جریان | KA | 20 | |
6 | زمان کوتاه مدت زمان مدیدی | S | 4 | |
7 | اوج ارقام مقاومت در برابر جریان | KA | 50/125 | |
8 | تعریف مدار کوتاه اتصال جریان | KA | 50 | |
9 | بار تخلیه بار فعال فعال | الف | 630 | |
10 | دارای جریان شکن حلقه بسته | الف | 630 | |
11 | دارای جریان شارژ کابل کشی | الف | 10 | |
12 | سوئیچ زمینی امتیاز داده شده است | KA | 20 | |
13 | سوئیچ زمین رتبه بندی شده است | S | 4 | |
14 | سوئیچ زمین رتبه بندی شده است | KA | 50 | |
15 | رتبه بندی سطح عایق | قدرت 1 دقیقه | KV | (فاز به فاز / فاز به زمین) 42؛ |
رعد و برق | KV | (فاز به فاز / فاز به زمین) 75؛ | ||
16 | مقاومت حلقه اصلی | ≤ 400 | ||
17 | زندگی ماشینی | سوئیچ بار | زمان | 5000 |
سوئیچ زمین | زمان | 2000 | ||
18 | حلقه وابسته 1min Power | KV | 2 | |
19 | فشار گاز SF6 | Mpa | 0.04 | |
20 | نرخ نشت گاز سالانه SF6 | 1٪ | ||
21 | درجه حفاظت | IP4X | ||
