عنوان صفحه: ترانسفورماتور قدرت غوطه‌ور در روغن S‑M‑800/15 800kVA 15kV/0.4kV ONAN خنک‌کننده IEC60076 برای توزیع صنعتی تجاری و انرژی‌های تجدیدپذیر

توضیحات متا: ترانسفورماتور توزیع غوطه‌ور در روغن سه فاز S‑M‑800/15 800kVA، ولتاژ 15-0.4kV با تنظیم ولتاژ ±2×2.5%، خنک‌کننده ONAN، مطابق با IEC60076، برای پارک‌های صنعتی، مجتمع‌های تجاری، انرژی خورشیدی و بادی و پروژه‌های زیربنایی. گروه اتصال سفارشی موجود است.

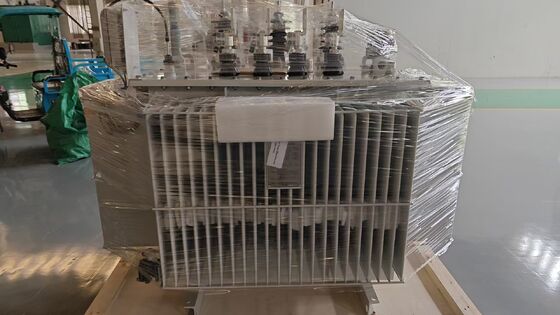

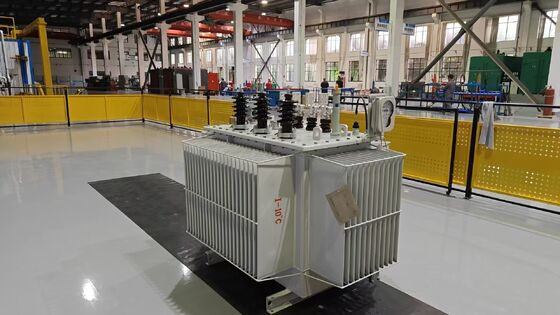

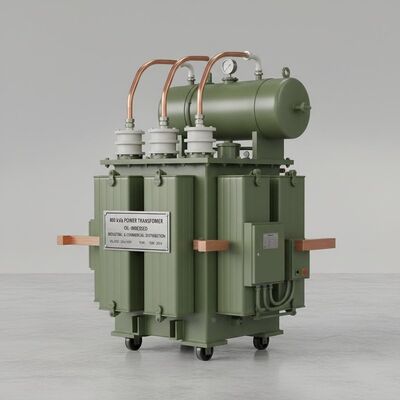

ترانسفورماتور قدرت غوطه‌ور در روغن 800 کیلو ولت آمپر برای شبکه‌های توزیع صنعتی و تجاری

ترانسفورماتور توزیع غوطه‌ور در روغن سه فاز S‑M‑800/15 800kVAیک ترانسفورماتور کاهنده ولتاژ متوسط است که به طور گسترده برای سیستم‌های قدرت صنعتی، تجاری و انرژی‌های تجدیدپذیر در بازارهای جهانی استفاده می‌شود. این ترانسفورماتور منبع تغذیه پایدار، تلفات انرژی کم و عملکرد بار متعادل را برای پست‌ها و شبکه‌های توزیع فراهم می‌کند.

مرور کلی محصول

مدل S‑M‑800/15 یک ترانسفورماتور الکتریکی سه فاز غوطه‌ور در روغن با ظرفیت نامی 800 کیلو ولت آمپر، ولتاژ نامی 15 کیلو ولت / 0.4 کیلو ولت، محدوده تنظیم ولتاژ ±2*2.5% است. این ترانسفورماتور برای تأسیسات صنعتی، مجتمع‌های تجاری و شبکه‌های توزیع برق در مقیاس بزرگ ایده‌آل است. این ترانسفورماتور توزیع پر از روغن، جریان برق را تثبیت می‌کند، تلفات انرژی را کاهش می‌دهد و توزیع بار متعادل را برای شبکه‌های برق و پست‌ها محقق می‌سازد.

سیستم خنک‌کننده: فناوری ONAN

این ترانسفورماتور از راه حل خنک‌کننده ONAN (خنک‌کننده طبیعی روغن، طبیعی هوا) استفاده می‌کند. روغن عایق حرارت تولید شده توسط هسته و سیم‌پیچ‌ها را جذب کرده و به طور طبیعی در داخل مخزن گردش می‌کند. حرارت از طریق پره‌های رادیاتور به هوای محیط منتقل می‌شود. برای این حالت خنک‌کننده طبیعی نیازی به فن یا پمپ اضافی نیست. این امر بار نگهداری روتین را کاهش می‌دهد، عمر مفید را افزایش می‌دهد و عملکرد سازگار با محیط زیست را به دست می‌آورد.

عملکردهای کلیدی روغن عایق

روغن عایق با درجه بالا دو عملکرد اصلی را در داخل ترانسفورماتور انجام می‌دهد: ‑ عایق الکتریکی: جلوگیری از شکست الکتریکی بین اجزای زنده ‑ دفع حرارت: انتقال حرارت از سیم‌پیچ‌ها و هسته برای پایداری حرارتی

روغن عایق همچنین از قطعات داخلی در برابر رطوبت و آلاینده‌ها محافظت می‌کند و دوام را برای محیط‌های عملیاتی متنوع میدانی بهبود می‌بخشد.

انطباق با استاندارد IEC60076

ساخته شده مطابق با استاندارد بین‌المللی ترانسفورماتور قدرت IEC60076. این ترانسفورماتور الزامات سختگیرانه مربوط به عملکرد عایق، افزایش دما، قابلیت تحمل اتصال کوتاه، استحکام مکانیکی و بهره‌وری انرژی را برآورده می‌کند. کاربران نهایی از ایمنی، قابلیت اطمینان و عملکرد عملیاتی پایدار تضمین شده بهره‌مند می‌شوند.

مشخصات فنی

‑ مدل: S‑M‑800/15 ‑ استاندارد کاربردی: IEC60076 ‑ ظرفیت نامی: 800 کیلو ولت آمپر ‑ ولتاژ نامی HV/LV: 15 ± 2*2.5% / 0.4 کیلو ولت ‑ فاز: 3 فاز ‑ فرکانس نامی: 50 هرتز ‑ روش خنک‌کننده: ONAN ‑ کلاس عایق: A ‑ تلفات بدون بار: 810 وات

سهولت نصب و نگهداری

ساختار فشرده و مستحکم از استقرار انعطاف‌پذیر برای پست‌های فضای باز یا اتاق‌های برق داخلی پشتیبانی می‌کند. طراحی با تمرکز بر نگهداری شامل موارد زیر است: ‑ درگاه‌های قابل دسترس برای پر کردن و تخلیه روغن ‑ دستگاه‌های نظارت بر دما داخلی ‑ سیستم‌های یکپارچه تخلیه فشار

این ویژگی‌ها بازرسی و سرویس منظم را ساده می‌کنند، زمان خرابی تجهیزات را کاهش می‌دهند و هزینه کل نگهداری را در طول عمر مفید کاهش می‌دهند.

کاربردها

این ترانسفورماتور توزیع غوطه‌ور در روغن S‑M‑800/15 سناریوهای پروژه متعددی را در سراسر جهان پوشش می‌دهد:

1. شبکه‌های توزیع ولتاژ متوسط تأمین برق مطمئن برای پارک‌های صنعتی، مجتمع‌های تجاری و جوامع مسکونی بزرگ.
2. پروژه‌های انرژی تجدیدپذیر افزایش یا کاهش ولتاژ برای مزارع بادی و نیروگاه‌های خورشیدی.
3. پروژه‌های زیربنایی تأمین نیاز برق برای کارخانه‌های تولیدی، سایت‌های معدنی و پروژه‌های ساختمانی بزرگ.

ساختار مکانیکی جامد به همراه بسته‌بندی استاندارد صادراتی با پالت چوبی، حمل و نقل و نصب آسان را برای سایت‌های دورافتاده و سخت فراهم می‌کند.

گزینه‌های سفارشی‌سازی

مدل S‑M‑800/15 در چین با گواهینامه استاندارد GB تولید می‌شود. پارامترهای سفارشی برای نیازهای پروژه‌های فردی: ‑ تنظیم ظرفیت نامی ‑ تغییر ترکیب ولتاژ ‑ تغییر محدوده تنظیم ولتاژ ‑ گروه اتصال: Dyn11 / Yyn0 / Yd11 طبق درخواست

هر واحد با پالت چوبی برای حمل و نقل ایمن جهانی بسته‌بندی می‌شود.

پشتیبانی و خدمات

پشتیبانی فنی کامل و خدمات پس از فروش در تمام چرخه عمر، عملکرد پایدار ترانسفورماتور را تضمین می‌کند: ‑ کمک در نصب و راه‌اندازی ‑ پشتیبانی عیب‌یابی و تشخیص ‑ بازرسی در محل و آزمایش روغن ترانسفورماتور ‑ تصویربرداری حرارتی و اندازه‌گیری مقاومت عایق ‑ تعمیر، بازسازی و تأمین قطعات یدکی اصلی ‑ آموزش فنی سفارشی برای کارکنان مهندسی مشتری

کلمات کلیدی: ترانسفورماتور قدرت غوطه‌ور در روغن 800 کیلو ولت آمپر، ترانسفورماتور S‑M‑800/15، ترانسفورماتور توزیع 15 کیلو ولت 0.4 کیلو ولت، ترانسفورماتور روغنی ONAN، ترانسفورماتور صنعتی IEC60076، ترانسفورماتور توزیع تجاری، ترانسفورماتور مزرعه خورشیدی و بادی، ترانسفورماتور زیربنایی معدنی
