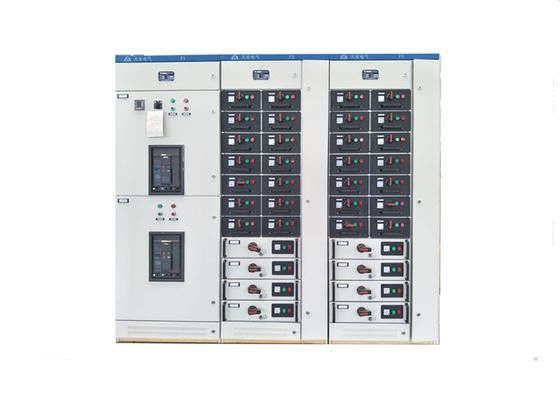

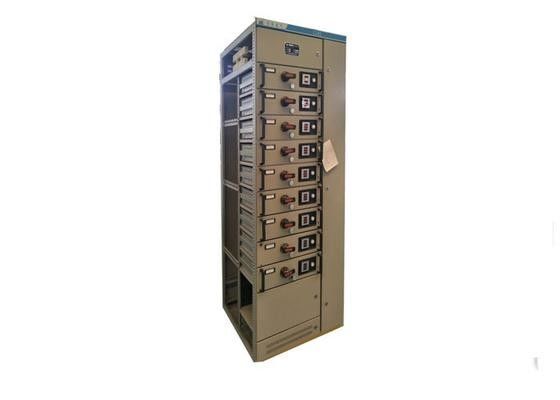

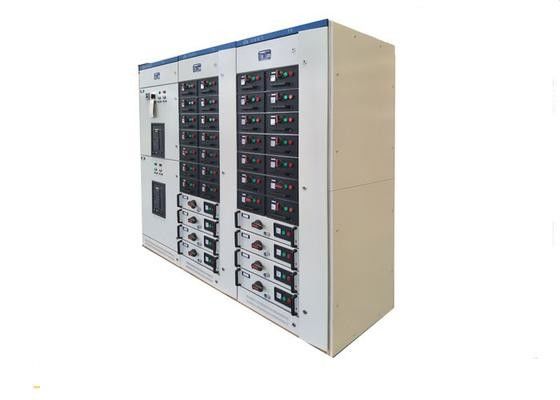

تجهیزات نیروگاه GCS 0.4KV توزیع برق LV Switchgear

بررسی اجمالی
GCS LV Switchgear قابل انعطاف (به شرح ذیل به عنوان دستگاه) مطابق با الزامات بخش های صلاحیتدار صنعت، کاربردهای متعدد الکتریکی و واحد طراحی توسط بخش اصلی مکانیک دولتی، گروه طراحی واحد نیروی انسانی توسعه یافته است. این مطابق با شرایط ملی و با شاخص عملکرد فنی بالاتر است و نیازهای بازار برق را در بر می گیرد و می تواند با محصولات وارداتی موجود رقابت کند. این دستگاه در ماه ژوئیه سال 1996 در شانگهای به طور مشترک توسط دو اداره به تصویب رسیده است. این به رسمیت شناختن و تصدیق از تولید واحد و ساخت و ساز مصرف کننده انرژی به دست می آید.

کاربرد

این دستگاه به سیستم توزیع نیروگاه، نفت، صنایع شیمیایی، متالورژی، بافندگی و صنایع ساختمانی بلند و غیره قابل استفاده می باشد. در مکان هایی با اتوماتیک بالا و نیاز به رایانه مشترک، از قبیل نیروگاه برق بزرگ و سیستم صنایع پتروشیمی و غیره .

مشخصات

1. چارچوب اصلی 8MF نوار فولادی را تصویب می کند. هر دو طرف نوار فولادی با سوراخ نصب 9.2 میلی متری با مدول 20 میلیمتر و 100 میلیمتر نصب شده است. نصب داخلی انعطاف پذیر و آسان است.

2. دو نوع طراحی مونتاژ برای چارچوب اصلی، ساختار مونتاژ کامل و ساختار جوش ساختار جفت (قاب جانبی و متقابل) برای انتخاب کاربر.

3. هر محفظه تابع دستگاه به طور متقابل جدا شده است. محفظه ها به محفظه واحد عملکرد، محفظه اتوبوس و محفظه کابل تقسیم می شوند. هر یک از تابع مستقل نسبی دارد.

4. نوار اتوبوس افقی سطح پشتی کابینت را برای افزایش ظرفیت نیروی الکترودینامیک مقاوم در برابر نوار اتوبوس، تنظیم می کند. این اقدام اساسی برای به دست آوردن توان بالای اتصال کوتاه مدار برای مدار اصلی است.

5. طراحی محفظه کابل باعث خروجی کابل و ورودی به بالا و پایین مناسب است.

محیط خدمات

1. دمای هوای محیط: -5ºC + 40ºCand دمای متوسط ​​نباید بیش از 35 درجه سانتیگراد در 24 ساعت باشد.

2. رطوبت نسبی نباید در دمای حداکثر 50٪ تجاوز کند. رطوبت نسبی بالاتر در دمای پایین اجازه داده می شود. سابق. 90٪ در دمای 20 درجه سانتیگراد. اما با توجه به تغییر دما، ممکن است که نیش های متوسط ​​به طور معمول تولید شود.

3. ارتفاع بالای سطح دریا نباید بیش از 2000 متری باشد.

4. گرادیان نصب بیش از 5 درجه سانتیگراد نیست.

5. داخل درب بدون گرد و غبار، گاز خوردگی و حمله آب باران.
