قطعات کشویی کم ولتاژ با حفاظت IP54 و AC690V

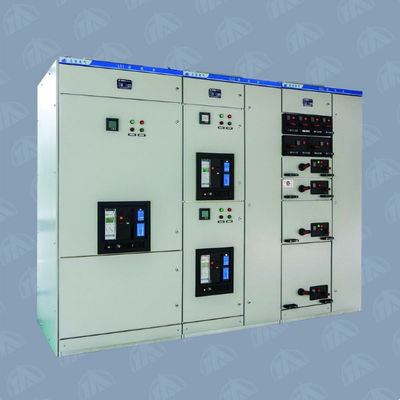

تصویر بزرگ : قطعات کشویی کم ولتاژ با حفاظت IP54 و AC690V

جزئیات محصول:

محل منبع:	چين
نام تجاری:	TIANAN Electric
گواهی:	VDE, CCC, ISO9001:2000
شماره مدل:	GCT

پرداخت:

مقدار حداقل تعداد سفارش:	1 واحد
قیمت:	US $20,000/ Piece
جزئیات بسته بندی:	چوبی مورد
زمان تحویل:	30days
شرایط پرداخت:	L/C ، D/P ، T/T ، D/A

مخاطب

توضیحات محصول جزئیات

مواد:	فولاد نوع C با فاصله مدولار 25 میلی متر	محافظت از پوسته:	IP30 -IP45، IP54 (مذاکره)
ارتفاع:	<= 2000 متر	ولتاژ عایق نامی:	AC660V
ولتاژ عملیاتی نامی:	AC400
برجسته کردن:	تابلوهای الکتریکی کم ولتاژ فلزی , تابلو برق صنعتی

فضای فشرده صرفه جویی در ولتاژ پایین قطعات کشویی IP54 AC690 GCT

قطعات کشویی ولتاژ پایین سری GCT نشان دهنده فناوری پیشرفته ای است که از طریق تحقیقات جامع محصولات داخلی و بین المللی توسعه یافته است.این دستگاه نوآورانه استاندارد های پیشرو بین المللی را با ویژگی های عملکردی برتر به دست می آورد.

دامنه کاربرد

طراحی شده برای سیستم های 50 هرتز AC با حداکثر ولتاژ نامی 660V و جریان نامی تا 4000A، این سوئیچ گرافیک به طور گسترده ای درانتقال برق، توزیعوشبکه های کنترلبرای توزیع برق، نورپردازی، حفاظت از موتور و برنامه های تامین برق.نیروگاه ها، کارگاه های فرعی، عملیات معدن، زیرساخت های ساختمانی، هتل ها، فرودگاه ها و بنادر دریایی.

گواهینامه و استانداردها

مطابق با IEC439 کم ولتاژ قطعات سوئیچ و کنترل دستگاه و GB7251 کم ولتاژ و کنترل دستگاه مجموعه استانداردها. ویژگی های قابلیت شکستن عالی، ثبات پویا برتر،ساختار نوآورانه، طرح های الکتریکی جامع و درجه حفاظت بالا.

ویژگی های اصلی محصول

طراحی جمع و جور و صرفه جویی در فضا:واحدهای کاربردی بیشتری در فضای کمتر
تعمیم و انعطاف پذیری بالا:ورق نوع C با فاصله ماژولار 25 میلی متری دارای ساختارها و درجه های حفاظت متفاوت است
طراحی استاندارد ماژول:واحدهای قابل تنظیم برای حفاظت، کار، انتقال، کنترل، تنظیم و نشان دادن
ایمنی بیشتر:اجزای پلاستیکی مهندسی مقاوم به آتش با قدرت بالا
مشخصات فنی پیشرفته:داده های فنی اصلی به سطوح پیشرفته ای رسیده اند
نگهداری آسان:نصب و جدا کردن بدون ابزار ویژه

مشخصات فنی

پارامتر	مشخصات
ولتاژ عایق نامی	AC660V
ولتاژ کار نامی	AC400
حداکثر جریان عملیاتی میله اصلی	4000A (IP30) 6300A
حداکثر جریان عملیاتی میله توزیع	1250A
قطب افقی زمان کوتاه مقاومت در حال حاضر	50kA (rms. 1s)
نوع تقویت قطب افقی	80kA (rms. 1s)
اوج قطب افقی زمان کوتاه مقاومت در جریان	105kA (قیمت بالا)
قله های افقی از نوع تقویت میله ی ترفند	176kA (فوق)
بار عمودی زمان کوتاه مقاومت در حال حاضر	50kA (rms) 105kA ((پیک)
اوج عمودی لوله فشار	50kA (rms) 105kA ((پیک)
درجه حفاظت	IP30 - IP45, IP54 (تفاوض)
