KYT8 (KYN28A) - 24 کوره اندازه گیری تابش تابش الکتریکی فلزی مسطح

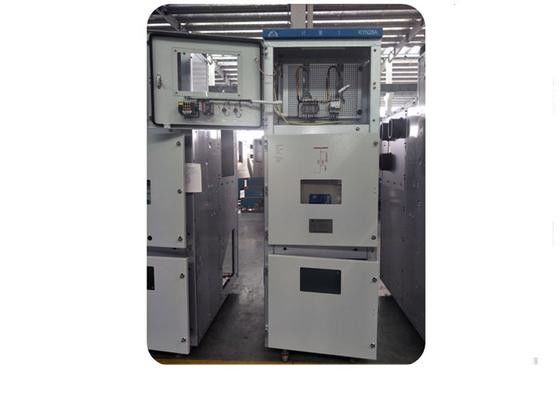

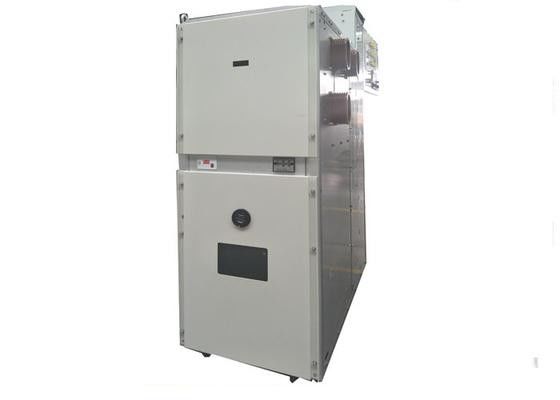

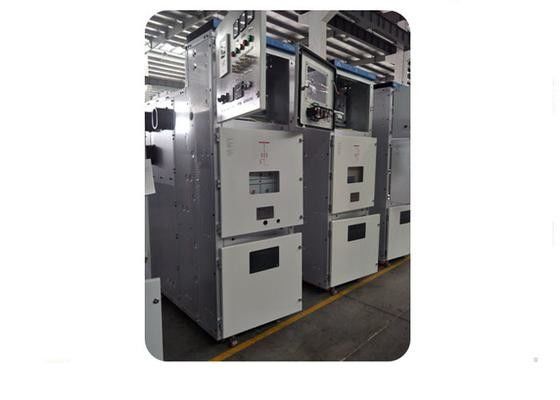

KYT8 (KYN28A) - 24 کابینت اندازه گیری قطعات فلزی پوشش داده شده برقی ایمنی

مرور کلی

KYN28-24 نوع زره برداشتن AC فلزی-دستگیره سوئیچ سه فاز AC50Hz، ولتاژ نامشخص 24KV تجهیزات توزیع برق داخلی.به عنوان نیروگاه های برق ، substations ،شرکت های صنعتی و معدن برای پذیرش و توزیع انرژی الکتریکی برای کنترل، محافظت و نظارت ، مدار ، ect. همچنین می تواند برای کنترل محل کار مکرر استفاده شود.

1. حالت سرویس

1. ارتفاع: <= 1000 متر
2. دمای هوای محیط:-15°C~ +40°C ((-25°C برای حمل و نقل و نگهداری مجاز است) ؛
3. رطوبت مربوط:رطوبت متوسط روزانه ≤95%
4. متوسط رطوبت ماهانه <=90٪
5. مناسب برای محیط های آلوده و طبقه II
6. بدون گاز و بخار خوردنی و قابل احتراق و بدون شوک شدید منظم
7. برای شرایط ویژه سرویس، نیاز به مذاکره با تولید
8. شدت لرزه ای نباید بیش از درجه 8 باشد.

2ساختار
2.1 محفظه
محفظه سوئیچ گیر از ورق فولاد آلومینیوم روی وارد شده توسط پردازش ماشین آلات CNC استفاده می کند و از کار چندگانه استفاده می کند مقاومت اکسیداسیون قوی و مقاومت در برابر خوردگی، وزن سبک،قدرت مکانیسم قوی.
محفظه با درجه حفاظت IP4X به چهار قسمت جداگانه تقسیم می شود، زمانی که درب باز می شود محفظه و قطع کننده مدار درجه حفاظت IP2X است

2.2 ترلی ((VCB)
فریم چرخدار با چرخدار نازک بعد از ابزار ماشین CNC جمع آوری شده است. چرخدار با سوئیچینگ هماهنگ شده است تا قفل مکانیکی امن و قابل اعتماد باشد.ماشين با همان مشخصات قابل تعويض است.
چرخ چرخ سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرک سرکمی تواند به طور قابل اعتماد در موقعیت جدا شده قفل شود، موقعیت آزمایش برای اطمینان از قفل قابل اطمینان.

2.3 قطعه ای از میله
اتوبوس شاخه به جعبه تماس استاتیک و میله اصلی بدون پشتیبانی های دیگر متصل است. میله اصلی توسط بشینگ در صورت شکست قوس جدا و ثابت می شود.
این ساختار می تواند به طور موثر از گسترش حادثه به کابینت های دیگر جلوگیری کند.

2.4 کابینت ابزار
تمام انواع سوئیچ، حالت نشان دهنده و ابزار اندازه گیری و غیره می تواند بر روی درب ابزار نصب شده است. رله محافظ، سیم ثانویه، سوئیچ پایانی و هوا، فیوز ولتاژ پایین و غیره،در داخل کابینت ابزار نصب شده اند.

2.5 قفل ایمنی
یک قفل مکانیکی "ضد-5" بین جداکننده، VCB و درب پانل وجود دارد، اندازه گیری قابل اعتماد برای جلوگیری از عملکرد غلط، نگهداری راحت و ایمن، عملکرد انعطاف پذیر.

3ابعاد خارجی و وزن
