جزئیات محصول:
پرداخت:
|
| سیم پیچی: | 100٪ کوپر | ظرفیت: | 6300-63000 کیلو وات |
|---|---|---|---|
| نوع سیم پیچ: | ترانسفورماتور دو سیم پیچ | شیر تغییر: | در بار و خاموش بار |
| برجسته: | ترانسفورماتور روغن,ترانسفورماتور قدرت انتقال |
||

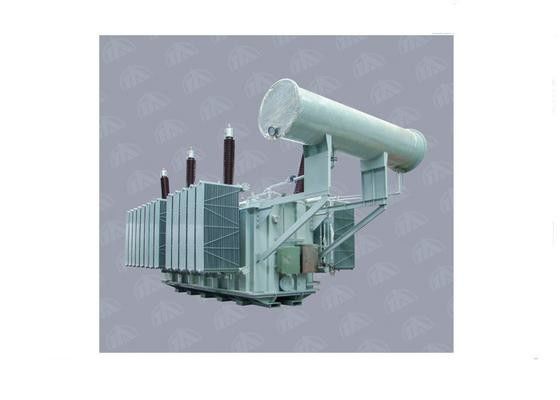

110 کیلو ولت - 220 کیلو وات بر روی ترانسفورماتور قدرت انتقال تغذیه ترانسفورماتور
بررسی اجمالی:
ترانسفورماتور 220 کیلو وات ساختار مخزن کامل تاشو ترانسفورماتور 110 کیلووات را تصویب کرد، ساختار آن را منطقی تر و آسان تر برای نصب و بازرسی سایت؛ ترکیب طراحی و تجربیات سالانه ما، قابلیت اطمینان و عملکرد محصول به سطح پیشرفته بین المللی رسیده است.
از طریق بهبود مستمر و تغییرات، محصولات ما با ویژگی های کم از دست دادن، سر و صدای کم، تخلیه جزئی جزئی، ظرفیت بالا مقاومت کوتاه، امپدانس بالا، و ساخت و ساز کاملا بسته است. دو سیم پیچ و سه مدار خاموش شیر در حال تغییر ترانسفورماتور قدرت، شیر در حال تغییر شیر ترانسفورماتور و ترانسفورماتور اتوماتیک شیر.
ترانسفورماتور ترانسفورماتور بدون تغذیه با دو سیم پیچ S10 110kV
| تایپ کنید | ولتاژ و محدوده شیر | ارتباط | از دست دادن بدون بار (کیلو وات) | از دست دادن بار (کیلو وات) | جریان بدون بار (٪) | سرماخوردگی (٪) | بعد، ابعاد، اندازه LxWxH (میلی متر) | |
| HV | LV | |||||||
| S (F) 10-6300 / 110 | 110 115 121 132 ± 2 x2.5٪ | 6.3 6.6 10.5 11 | YNd11 | 8 | 34 | 0.65 | 10.5 | 4090 x 2980 x 4750 |
| S (F) 10-8000 / 110 | 9.5 | 42 | 0.65 | 4140 x 3020 x 4780 | ||||
| S (F) 10-10000 / 110 | 11.2 | 48.5 | 0.64 | 4380 x 3080 x 4780 | ||||
| S (F) 10-12500 / 110 | 12.1 | 59 | 0.55 | 4700 x 4200 x 5000 | ||||
| S (F) 10-16000 / 110 | 16.0 | 73 | 0.5 | 3710 x 2880 x 4420 | ||||
| S (F) 10-20000 / 110 | 18.5 | 86 | 0.5 | 5250 x 3937 x 4260 | ||||
| S (F) 10-25000 / 110 | 21.3 | 98 | 0.5 | 5280 x 3980 x 4270 | ||||
| S (F) 10-31500 / 110 | 24.2 | 120 | 0.47 | 5300 x 4060 x 4310 | ||||
| S (F) 10-40000 / 110 | 29.3 | 139 | 0.47 | 5410 x 4150 x 4330 | ||||
| S (F) 10-50000 / 110 | 36 | 180 | 0.5 | 5900 x 4380 x 6100 | ||||
| S (F) 10-63000 / 110 | 40 | 217 | 0.5 | 6810 x 4520 x 5885 | ||||
| S (F) 10-75000 / 110 | 48 | 246 | 0.5 | 5900 x 4600 x 6500 | ||||
| S (FP) 10-75000 / 110 | 39.2 | 248 | 0.5 | 6420 x 4437 x 6356 | ||||
| S (FP) 10-80000 / 110 | 51.9 | 273 | 0.5 | 6980 x 4390 x 6435 | ||||
| S (FP) 10-90000 / 110 | 53.2 | 283 | 0.4 | 12440 x 5200 x 6700 | ||||
| S (FP) 10-150000 / 110 | 15.75 | 79.2 | 420 | 0.4 | 9410 x 3450 x 6213 | |||
| S (FP) 10-240000 / 110 | 13.8 | 141 | 601 | 0.4 | 8500 x 5750 x 6400 | |||
تایپ کنید | ولتاژ و محدوده شیر | ارتباط | از دست دادن بدون بار (کیلو وات) | از دست دادن بار (کیلو وات) | جریان بدون بار (٪) | سرماخوردگی (٪) | بعد، ابعاد، اندازه L xW xH (میلی متر) | |
| HV | LV | |||||||
| S (F) Z10-6300 / 110 | 110 115 121 132 ± 8 ایکس 1.25٪ | 6.3 6.6 10.5 11 | YNd11 | 8.5 | 35 | 0.55 | 10.5 | 4940 × 3710 × 4620 |
| S (F) Z10-8000 / 110 | 10.5 | 43 | 0.55 | 5 × 0 × 3770 × 4680 | ||||
| S (F) Z10-10000 / 110 | 12 | 50 | 0.55 | 5040 x 3810 x 4730 | ||||
| S (F) Z10-12500 / 110 | 14.5 | 59 | 0.55 | 5100 x 3870 x 4760 | ||||
| S (F) Z10-16000 / 110 | 16.4 | 70 | 0.5 | 5160 x 3900 x 4810 | ||||
| S (F) Z10-20000 / 110 | 18.9 | 86 | 0.5 | 5760 x 3780 x 4730 | ||||
| S (F) Z10-25000 / 110 | 22.6 | 101 | 0.5 | 5820 x 3840 x 4790 | ||||
| S (F) Z10-31500 / 110 | 26.4 | 117 | 0.45 | 6320 x 4035 x 5160 | ||||
| S (F) Z10-40000 / 110 | 32.6 | 142 | 0.4 | 6550 x 4670 x 5740 | ||||
| S (F) Z10-50000 / 110 | 34.6 | 179 | 0.4 | 6270 x 4560 x 5865 | ||||
| S (F) Z10-63000 / 110 | 39 | 217 | 0.4 | 6320 x 4610 x 5930 | ||||
