| شرایط خاص: | بستگی به مشتری دارد | روی Changer ضربه بزنید: | تنظیم ولتاژ خروجی |
|---|---|---|---|
| محیط: | فضای باز | تبدیل کننده: | ترانسفورماتور روغن |
| فرکانس رتبه بندی شده: | 50 | ارتفاع: | <1000 متر (بالاتر از سطح دریا) |
| برجسته: | پست کیوسک صنعتی سه فاز,پست کیوسک 2500 کیلو ولت آمپر,ترانسفورماتور فشرده صنعتی کیوسک |
||

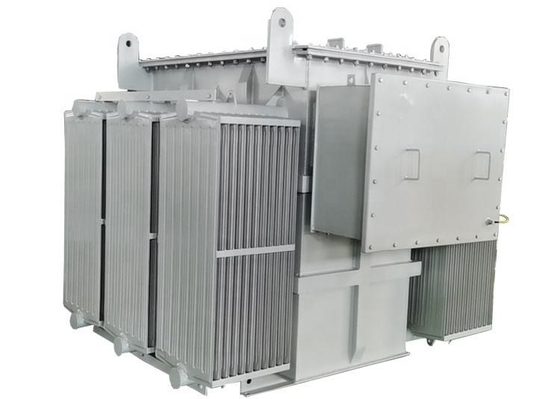

ترانسفورماتور فشرده صنعتی سه فاز 2500 کیلوولت پست کیوسک 33 کیلوولت
ترانسفورماتور فشرده (همچنین می توان آن را به عنوان پست فشرده، پست پیش ساخته نیز نامید) برای مراکز تجاری، مدارس، پست ها و غیره مناسب است که می تواند به طور انعطاف پذیر، حمل و نقل، نصب و نگهداری به راحتی انجام شود.همچنین، می تواند فضا را ذخیره کند.
▶ مدت نصب کوتاه
نصب در محل فقط 6 مرحله انجام می دهد: تعمیر موقعیت، سیم کشی ترمینال ورودی HV، تأیید تنظیمات حفاظتی، آزمایش انتقال، راه اندازی و غیره.
▶ هزینه کم
ترانسفورماتور فشرده می تواند با هزینه مناسب به افزایش کیفیت تغذیه برق کمک کند.
▶ ساختار عایق کامل
ترانسفورماتور جمع و جور شامل تابلو برق HV و LV، ترانسفورماتور، قطع کننده مدار و سایر دستگاه های بدون بخش زنده در معرض در ساختار عایق کامل برای جلوگیری از خطر شوک الکتریکی و افزایش سطح ایمنی است.
▶ روش ترکیبی انعطاف پذیر
هر ترانسفورماتور فشرده یک سیستم مستقل است که روش ترکیبی را تغییر می دهد.
▶ عملکرد پایدار و قابل اعتماد
محفظه ترانسفورماتور فشرده ما از فولاد پوشش داده شده با آلیاژ Al-Zn، با پوشش داخلی آلیاژ آلومینیوم و مواد نسوز ساخته شده است.فن ها و دستگاه رطوبت گیر نیز در داخل آن قابل نصب است.ترانسفورماتور فشرده برای هر دو شرایط داخلی و خارجی مناسب است.
2. واحد HV
1. مترکیبات مختلف به درخواست مصرف کنندگان، که هستندتابلو برق HXGT16-40.5، XGT5-40.5 و HXGT10-40.5.
2. تابلو برق HXGT16-40.5 مجهز به کلید ترکیبی سوئیچ بار-فیوز نوع FT16-40.5R برای تولید برق بادی و فتوولتائیک.
ج.تابلو برق XGT5-40.5 مجهز به مدارشکن VT16-40.5.
دتابلو دارای عملکرد کامل برای جلوگیری از سوء عملکرد برای اطمینان از ایمنی عملیات و نگهداری است.
3. واحد ترانسفورماتور
آ.ترانسفورماتور از ترانسفورماتور غوطه ور روغنی نوع S11 یا ترانسفورماتور نوع خشک SCB11 استفاده می کند.
بتهویه طبیعی در اتاق ترانسفورماتور خوب است یا می توان دمای اتاق ترانسفورماتور را از طریق خستگی باد با فن کنترل اتوماتیک کاهش داد.
ج.اتصال نرم بین پایانه های سمت LV و شینه استفاده می شود که می تواند به طور موثر از بوش LV ترانسفورماتور در برابر خرد شدن و نشت روغن محافظت کند.
4. واحد LV
آ.تابلو برق LV از CB هوشمند سری TANW1 و MCCB سری TANM1 یا CB تولید شده توسط سازنده تعیین شده به درخواست مشتریان استفاده می کند.
بطرح پرده ای را می توان با توجه به نیاز کاربر طراحی کرد.
5. واحد اتوماسیون شبکه توزیع
آ.تجهیزات پایانه اتوماتیک از نوع TA-D20 از گروه تیانان است که طراحی آن پس از در نظر گرفتن شرایط سخت برای بهره برداری از پست برق بادی بهینه شده است.
باین محصول دارای توانایی قوی برای انطباق با دمای محیط، عملکرد ارتباطی شبکه حلقه فیبر نوری دوگانه، توانایی قوی ضد تداخل، ضد ضربه، مقاوم در برابر رطوبت و ضد رعد و برق و همچنین از دست دادن توان کم است.
ج.این محصول دارای عملکردهای کنترل اندازه گیری، حفاظت بدون باتری و پردازش داده ها، نظارت بر آلارم ها و تشخیص ناهنجاری و ارتباط است.
6. منبع تغذیه اضطراری ویژه برای برق
آ.ایستگاه فرعی برق اضطراری TA-UP01/TA-UP02 ویژه برق بادی تولید شده توسط گروه تیانان نصب شده است.
باین محصول دارای توانایی قوی برای سازگاری با محیط، مقاومت در برابر شوک و تداخل و طیف گسترده ای از ولتاژ پایدار است.
پارامترها:
|
مورد |
واحد |
مولفه های |
|
|
||
|---|---|---|---|---|---|---|
| واحد HV | نوع سوئیچ | دستگاه های الکتریکی ترکیبی | مدار شکن | |||
| ولتاژ محاسبه شده | کیلوولت | 40.5 | 40.5 | |||
| فرکانس رتبه بندی شده | هرتز | 50 | 50 | |||
| جریان گذرگاه اصلی دارای رتبه | آ | 630 | 1250 | |||
| 1 دقیقه توان نامی فرکانس تحمل ولتاژ به زمین، بین فازها/تا شکاف باز | کیلوولت | 95/118 | 95/118 | |||
| مقاومت ضربه رعد و برق در برابر ولتاژ به زمین، بین فازها / برای باز کردن شکاف | کیلوولت | 185/215 | 185/215 | |||
| جریان مقاومت کوتاه مدت دارای رتبه بندی | kA/s | 20/2 | 25/4 | |||
| حداکثر جریان مقاومت درجه بندی شده | kA | 50 | 63 | |||
| جریان تولید کننده اتصال کوتاه نامی | kA | 31.5 | 63 | |||
| جریان قطعی نامی اتصال کوتاه | kA | 31.5 | 25 | |||
| واحد LV | ولتاژ محاسبه شده | V | 690 | |||
| جریان مدار اصلی نامی | آ | 1600 تا 3300 | ||||
| محدودیت نامی ظرفیت قطع اتصال کوتاه | kA | 50 | ||||
| ظرفیت قطعی اتصال کوتاه عملیاتی نامی | kA | 40 | ||||
| جریان مقاومت کوتاه مدت دارای رتبه بندی | kA/1s | 40 | ||||
| واحد ترانسفورماتور | ظرفیت رتبه بندی شده | kVA | 1600 تا 5500 | |||
| ولتاژ مقاومت | % | 4 ； 4.5 | ||||
| روی Range ضربه بزنید | % | ± 2X2.5； ±5 | ||||
| گروه متصل | Y، yn0، D، yn11 | |||||
| محفظه | درجه محافظت | اتاق HV | IP33 | |||
| اتاق LV | IP33 | |||||
| اتاق ترانسفورماتور | IP23 | |||||
| میزان صدا | دسی بل | ≤55 | ||||
