جزئیات محصول:
پرداخت:
|
ظرفیت توان: | 30 --- 3150kVA | ولتاژ: | 10-35kv |
---|---|---|---|
کاربرد: | برق ، الکترونیکی ، یکسو کننده | عمر: | 2 سال |
شیر تعویض: | تعویض شیر بدون بار و تعویض شیر در بار. | روش های خنک کننده: | ONAF ONAN |
برجسته: | ترانسفورماتور انتقال قدرت,ترانسفورماتور روغن |

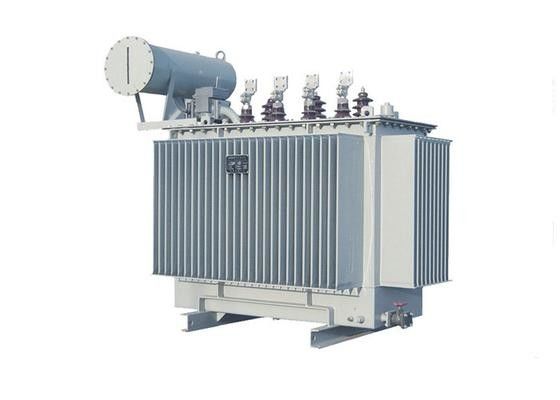

ترانسفورماتور توزیع کننده توزیع نفت 10 - 35 کیلو ولت 20 کیلو ولت سه سیم پیچ مسی
عمومی:
6.3kv، 6kv، 10kv، 11kv، 15kv، 10kv، 11kv، 15kv، 13.8kv، 20kv، 22kv، 33kv یا 35kv سه فاز ترانسفورماتور قدرت توزیع روغن. او عملکرد سری SZ-M ما، سری SZ 10kV و ولتاژ ترانسفورماتور باربری 35kv مطابق با استاندارد IEC "ترانسفورماتور قدرت" و IEC60076 "پارامترهای فنی و الزامات ترانسفورماتور قدرت سه فاز نفتی غوطه ور". این محصول به طور گسترده ای در انتقال و توزیع قدرت شبکه های صنعتی و کشاورزی مورد استفاده قرار می گیرد.
امکانات:
ترانسفورماتور ما مجهز به کاراکترهایی است که از دست دادن کم، سر و صدای کم، حفاظت قوی برای رعد و برق و نورپردازی، ظرفیت ضد میانبر و ظاهر خوب و غیره استفاده می کنند. این ترانسفورماتور ترکیبی از تجهیزات پیشرفته و فرآیند تولید است. و شرکت ملی برق. ترانسفورماتور عمدتا در شبکه برق و پروژه های توزیع برق مورد استفاده قرار می گیرد. ترانسفورماتور نفتی 35kv
هسته مجهز به سه مرحله پیشرفته: عمودی و افقی و افقی برش، لبه و چند مرحله. این توزیع هوا را پراکنده می کند، مسیر مغناطیسی را بهبود می بخشد. کاهش ضرر بار، بدون جریان بار و نویز را کاهش دهید. ترانسفورماتور نفتی 35kv
هسته اقدامات سری اقدام به کشیدن پانل، فشرده سیم پیچ، خاص چسب برای فولاد سیلیکون برای افزایش قدرت مکانیسم. برق ترانسفورماتور شبکه برق
ساختار جدید سیم پیچ بالا و کم ولتاژ، تنظیم مناسب برای لوله نفت و اتصالات که باعث افزایش ظرفیت مقاومت مکانیکی و ضد میانبر می شود.
مخزن نوع زنگ یا نوع تعلیق هسته است، دیوار مخزن به شکل موج است.
مشخصات فنی محصولات معمولی
> ترانسفورماتور توزیع شیر ترانسفورماتور سه مرحله ای 10KV سری S9، سری S10
تایپ کنید | رتبه بندی KVA | در حال بارگذاری از دست دادن (w) | بار از دست دادن (w) | من (٪) | انگلستان (٪) | ابعاد (میلی متر) | وزن (کیلوگرم) | ||
a | ب | ج | |||||||
S9-M-50/11 | 50 | 170 | 870 | 2.0 | 4.0 | 1215 | 660 | 1170 | 430 |
S9-M-250/11 | 250 | 560 | 3050 | 1.2 | 4.0 | 1190 | 815 | 1370 | 1115 |
S9-M-400/11 | 400 | 800 | 4300 | 1.0 | 4.0 | 1515 | 770 | 1580 | 1380 |
S9-M-500/11 | 500 | 960 | 5050 | 1.0 | 4.0 | 1635 | 840 | 1610 | 1600 |
S9-M-1000/11 | 1000 | 1700 | 10300 | 0.7 | 4.5 | 1960 | 1095 | 1960 | 2860 |
S9-M-2500/11 | 2500 | 3300 | 23000 | 0.55 | 5.5 | 2230 | 2305 | 2445 | 5660 |
S10-M-30/10 | 30 | 110 | 600 | 1.8 | 4.0 | 870 | 645 | 1025 | 310 |
S10-M-50/10 | 50 | 140 | 870 | 1.7 | 4.0 | 1090 | 650 | 1080 | 395 |
S10-M-80/10 | 80 | 200 | 1250 | 1.6 | 4.0 | 1140 | 675 | 1110 | 490 |
S10-M-100/10 | 100 | 240 | 1500 | 1.5 | 4.0 | 1185 | 690 | 1130 | 560 |
S10-M-125/10 | 125 | 280 | 1800 | 1.4 | 4.0 | 1205 | 710 | 1180 | 670 |
S10-M-160/10 | 160 | 340 | 2200 | 1.3 | 4.0 | 1255 | 720 | 1200 | 780 |
S10-M-200/10 | 200 | 400 | 2600 | 1.2 | 4.0 | 1295 | 740 | 1215 | 875 |
S10-M-250/10 | 250 | 470 | 3050 | 1.1 | 4.0 | 1340 | 755 | 1260 | 1115 |
S10-M-315/10 | 315 | 560 | 3650 | 1.0 | 4.0 | 1400 | 770 | 1320 | 1280 |
S10-M-400/10 | 400 | 680 | 4300 | 0.9 | 4.0 | 1500 | 860 | 1400 | 1490 |
S10-M-500/10 | 500 | 810 | 5150 | 0.9 | 4.0 | 1575 | 895 | 1430 | 1740 |
S10-M-630/10 | 630 | 1020 | 6200 | 0.8 | 4.5 | 1660 | 930 | 1545 | 2110 |
S10-M-800/10 | 800 | 1190 | 7500 | 0.7 | 4.5 | 1830 | 1070 | 1590 | 2625 |
S10-M-1000/10 | 1000 | 1450 | 10300 | 0.6 | 4.5 | 1935 | 1175 | 1685 | 2860 |
S10-M-1250/10 | 1250 | 1650 | 12000 | 0.6 | 4.5 | 1960 | 1170 | 1730 | 3330 |
S10-M-1600/10 | 1600 | 2040 | 14500 | 0.5 | 4.5 | 2325 | 1220 | 2120 | 3765 |
S10-M-2000/10 | 2000 | 2140 | 17820 | 0.5 | 4.5 | 2395 | 1260 | 2225 | 4530 |
>> S11 سری 20KV سه فاز تخلیه ترانسفورماتور توزیع شیر تغییر
نوع | نسبت ولتاژ (کیلووات) | ارتباط | نه بار از دست دادن (W) | بار از دست دادن (W) | یو (٪) | انگلستان (٪) | ابعاد (میلی متر) | وزن (کیلوگرم) | |||||
a | ب | ج | د | e | f | ||||||||
S11-M-30/20 | 20 (10) ± 5٪ / 0.4 | Yyn0 Dyn11 | 100 | 690 / 660 | 2.1 | 5.5 | 1100 | 700 | 1240 | 14 | 400 | 400 | 640 |
S11-M-50/20 | 130 | 1010 / 960 | 2.0 | 1130 | 710 | 1260 | 14 | 400 | 450 | 710 | |||
S11-M-63/20 | 150 | 1200/1150 | 1.9 | 1160 | 740 | 1270 | 14 | 400 | 450 | 780 | |||
S11-M-80/20 | 180 | 1440/1370 | 1.8 | 1200 | 770 | 1280 | 14 | 400 | 450 | 860 | |||
S11-M-100/20 | 200 | 1730 / 1650 | 1.6 | 1220 | 800 | 1300 | 14 | 400 | 450 | 900 | |||
S11-M-125/20 | 240 | 2080 / 1980 | 1.5 | 1270 | 840 | 1330 | 19 | 550 | 450 | 970 | |||
S11-M-160/20 | 290 | 2540 / 2420 | 1.4 | 1320 | 870 | 1350 | 19 | 550 | 550 | 1100 | |||
S11-M-200/20 | 340 | 3000 / 2860 | 1.3 | 1360 | 900 | 1380 | 19 | 550 | 550 | 1240 | |||
S11-M-250/20 | 400 | 3520 / 3350 | 1.2 | 1430 | 910 | 1430 | 19 | 550 | 650 | 1420 | |||
S11-M-315/20 | 480 | 4210 / 4010 | 1.1 | 1460 | 920 | 1450 | 19 | 550 | 650 | 1570 | |||
S11-M-400/20 | 570 | 4970 / 4730 | 1.0 | 1490 | 940 | 1470 | 19 | 660 | 750 | 1740 | |||
S11-M-500/20 | 680 | 5940 / 5660 | 1.0 | 1570 | 970 | 1540 | 19 | 660 | 750 | 1950 | |||
S11-M-630/20 | 810 | 6820 | 0.9 | 6.0 | 1650 | 1000 | 1580 | 19 | 660 | 850 | 2290 | ||
S11-M-800/20 | 980 | 8250 | 0.8 | 1750 | 1070 | 1650 | 19 | 820 | 850 | 2690 | |||
S11-M-1000/20 | 1150 | 11330 | 0.7 | 1830 | 1170 | 1690 | 19 | 820 | 850 | 2880 | |||
S11-M-1250/20 | 1380 | 13200 | 0.7 | 1900 | 1200 | 1790 | 19 | 820 | 850 | 3400 | |||
S11-M-1600/20 | 1660 | 15950 | 0.6 | 1950 | 1250 | 1850 | 19 | 820 | 900 | 4100 |
>>>> S9 سری 35kV سه فاز ترانسفورماتور قدرت ترانسفورماتور ترانسفورماتور شیر تغییر
ظرفیت KVA | ولتاژ و محدوده شیر | ارتباط | از دست دادن بدون بار (کیلو وات) | از دست دادن بار (KW) | جریان NO بار (٪) | امپدانس (٪) | ابعاد (میلی متر) LxWxH | ||
HV (کیلو وات) | MV (کیلو وات) | LV (کیلووات) | |||||||
50 | 35 | ± 5 | 0.4 | Dyn11 Yyn0 | 0.21 | 1.27 / 1.21 | 2.00 | 6.5 | 1100x845x1715 |
100 | 0.29 | 2.12 / 2.02 | 1.80 | 1190x915x1780 | |||||
125 | 0.34 | 2.50 / 2.38 | 1.70 | 1220x1040x1780 | |||||
160 | 0.36 | 2.97 / 2.83 | 1.60 | 1240x1070x1810 | |||||
200 | 0.43 | 3.50 / 3.33 | 1.50 | 1380x780x1875 | |||||
250 | 0.51 | 4.16 / 3.96 | 1.40 | 1540x880x1820 | |||||
315 | 0.61 | 5.01 / 4.77 | 1.40 | 1440x800x1975 | |||||
400 | 0.73 | 6.05 / 5.76 | 1.30 | 1660x825x1995 | |||||
500 | 0.86 | 7.28 / 6.93 | 1.20 | 1710x865x2030 | |||||
630 | 1.04 | 8.28 | 1.10 | 1630x1235x2070 | |||||
800 | 1.23 | 9.90 | 1.00 | 1655x1415x2120 | |||||
1000 | 1.44 | 12.15 | 1.00 | 1860x1435x2220 | |||||
1250 | 1.76 | 14.67 | 0.90 | 1890x1640x2260 | |||||
1600 | 2.12 | 17.55 | 0.80 | 2050x1720x2390 | |||||
630 | 3.15 6.3 10.5 | Yd11 | 1.04 | 8.28 | 1.10 | 1630x1235x2070 | |||
800 | 1.23 | 9.90 | 1.00 | 1655x1415x2120 | |||||
1000 | 1.44 | 12.15 | 1.00 | 1860x1435x2220 | |||||
1250 | 1.76 | 14.67 | 0.90 | 1890x1640x2260 | |||||
1600 | 2.12 | 17.55 | 0.80 | 2050x1720x2390 | |||||
2000 | 2.72 | 19.35 | 0.70 | 2400x1900x2410 | |||||
2500 | 3.20 | 20.70 | 0.60 | 2500x1930x2700 | |||||
3150 | 35 ~ 38.5 | ± 5 | 3.15 6.3 10.5 | 3.80 | 24.30 | 0.56 | 7.0 | 2600x2100x2800 | |
4000 | 4.52 | 28.80 | 0.56 | 2830 x2350x2855 | |||||
5000 | 5.40 | 33.03 | 0.48 | 2930x2480x2930 | |||||
6300 | 6.56 | 36.90 | 0.48 | 7.5 | 3150x2330x3220 | ||||
8000 | ± 2 × 2.5 | 3.15 3.3 6.3 6.6 10.5 11 | YNd11 | 9.00 | 40.50 | 0.42 | 3295x3110x3345 | ||
10000 | 10.88 | 47.70 | 0.42 | 3450x3210x3440 | |||||
12500 | 12.60 | 56.70 | 0.40 | 8.0 | 3620x3255x3500 | ||||
16000 | 15.20 | 69.30 | 0.40 | 3980x3420x3650 | |||||
20000 | 18.00 | 83.70 | 0.40 | 4030x3470x3690 | |||||
25000 | 21.28 | 99.00 | 0.32 | 5050x4640x3930 | |||||
31500 | 25.28 | 118.8 | 0.32 | 5120x4800x4030 | |||||
>>>> سری S9 35 کیلو ولت ترانسفورماتور قدرت سه فاز در بار شیر تغییر تعویض
تایپ کنید | ولتاژ نوشتن و محدوده ضربه (کیلووات) | ارتباط | بدون بار از دست دادن (کیلو وات) | بار از دست دادن (کیلو وات) | هیچ بار جاری (I٪) | ولتاژ امپدانس (٪) | وزن حمل و نقل (t) | وزن ناخالص (t) | ابعاد L × W × H (میلی متر) | |
HV | LV | |||||||||
SZ9-2000 / 35 | 35 ± 3 × 2.5٪ | 6.3 10.5 | Yd11 | 2.88 | 18.7 | 1.00 | 6.5 | 4.93 | 5.97 | 3010 × 2070 × 2540 |
SZ9-2500 / 35 | 3.40 | 21.7 | 1.00 | 6.5 | 5.68 | 6.95 | 3040 × 2270 × 2610 | |||
SZ9-3150 / 35 | 4.04 | 26.0 | 0.90 | 7.0 | 6.08 | 7.90 | 3160 × 2300 × 2640 | |||
SZ9-4000 / 35 | 35 38.5 ± 3 × 2.5٪ | 6.3 10.5 | 4.84 | 30.7 | 0.90 | 7.0 | 7.10 | 9.11 | 3300 × 2330 × 2890 | |
SZ9-5000 / 35 | 5.80 | 36.0 | 0.85 | 7.0 | 8.47 | 10.86 | 3350 × 2520 × 3000 | |||
SZ9-6300 / 35 | 7.04 | 38.7 | 0.85 | 7.5 | 9.87 | 12.30 | 3680 × 2650 × 3050 | |||
SZ9-8000 / 35 | 9.84 | 42.8 | 0.75 | 7.5 | 12.55 | 15.30 | 4190 × 2930 × 3280 | |||
SZ9-10000 / 35 | 35 38.5 ± 3 × 2.5٪ | 6.3 6.6 10.5 11 | Ynd11 | 11.6 | 50.6 | 0.75 | 7.5 | 14.70 | 17.86 | 4620 × 3160 × 3400 |
SZ9-12500 / 35 | 13.7 | 60.0 | 0.70 | 8.0 | 17.35 | 20.05 | 4740 × 3200 × 3540 | |||
SZ9-16000 / 35 | 16.0 | 73.0 | 0.70 | 8.0 | 19.45 | 23.74 | 4810 × 3360 × 3790 | |||
SZ9-20000 / 35 | 18.9 | 88.3 | 0.70 | 8.0 | 27.50 | 34.95 | 4880 × 3540 × 4150 | |||
SZ9-25000 / 35 | 22.4 | 104.4 | 0.65 | 8.0 | 32.51 | 40.22 | 4920 × 3920 × 4200 | |||
SZ9-31500 / 35 | 26.6 | 125.3 | 0.65 | 8.0 | 37.73 |
