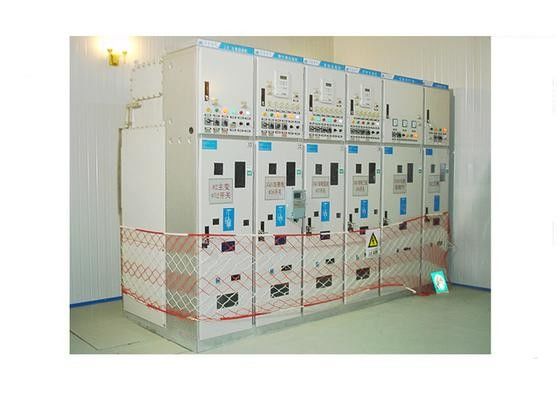

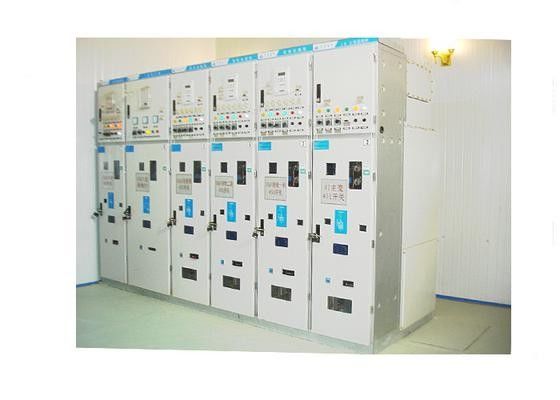

C - Gis تابلو گاز عایق 24kv نوع کابینت فلزی پوشش داده شده با Vcb

C - Gis تابلو گاز عایق 24kv نوع کابینت فلزی پوشش داده شده با Vcb

C - Gis Gas Insulated Switchgear 24kv Cubicle Type Metal Clad With Vcb
C - Gis Gas Insulated Switchgear 24kv Cubicle Type Metal Clad With Vcb C - Gis Gas Insulated Switchgear 24kv Cubicle Type Metal Clad With Vcb

تصویر بزرگ :  C - Gis تابلو گاز عایق 24kv نوع کابینت فلزی پوشش داده شده با Vcb

جزئیات محصول:
محل منبع: چين
نام تجاری: Tianan Electric
گواهی: CCC,ISO,VDE,IEEE
شماره مدل: XGN49
پرداخت:
مقدار حداقل تعداد سفارش: 1sets
قیمت: Pending
جزئیات بسته بندی: قفس های چوبی
زمان تحویل: 60 روزه
شرایط پرداخت: اعتبارات اسنادی، D/A، D/P T/T, وسترن یونیون
قابلیت ارائه: 5000sets در هر سال
توضیحات محصول جزئیات
ولتاژ: 24 کیلو وات جریان معتبر: 1250/2000/2500
درجه حفاظت: IP67 جریان شکسته دارای رتبه: 20 25 31.5
فرکانس رتبه بندی شده: 50/60 هزاره CubicleType: C-GIS
برجسته:

تابلو برق بالا ولتاژ

,

تابلو گاز عایق

C-GIS 24kV نوع کابین نوع فلزی - تابلو الکتریکی با استفاده از VCB

عمومی:
XGN49Series lndoor Gas Lnsulatlon MetaI-clad Switchgear (به اختصار C-GlS نامیده می شود) یک محصول با کیفیت بالا است که فدراسیون صنعت برق چین تنها تکنولوژی را از شرکت صنعت برق تجهیزات کره ریجین توصیه می کند و بر اساس استانداردهای چینی GB / T11022-1999 و GB3906- 2006C-GlS، ویژگی های قابلیت اطمینان بالا، رایگان از تعمیر و نگهداری و منطقه پوشش کوچک است.

هدف:
سیستم اطلاعات جغرافیایی مناسب برای نیروگاه، ایستگاه های برق، ایستگاه مرکزی برق و سیستم قدرت الکتریکی است که یک شبیه ساز سه فاز AC داخلی و مجتمع باندینگ مجزا با ولتاژ نامی 50 و 50 کیلو ولت است که برای کنترل، پذیرش و توزیع برق مورد استفاده قرار می گیرد.

شرایط خدمات سرویس:
1. دمای هوا: حداکثر: + 40، حداقل: -25 (میانگین کمتر از 35 در 24 ساعت نیست)
2. ارتفاع بالای سطح دریا: <5000m
3. رطوبت هوا:
رطوبت نسبی متوسط ​​که در 24 ساعت اندازه گیری می شود بیش از 95٪ نیست
رطوبت نسبی متوسط ​​در هر ماه بیش از 90٪ نیست
فشار متوسط ​​بخار اندازه گیری شده در 24 ساعت بیشتر از 2.2kPa نیست
فشار متوسط ​​بخار در هر ماه بیش از 1.8 کیلو پاسکال نیست.
4. بدون ارتعاش مکرر سنگین.

مولفه های :

نام واحد مولفه های
ولتاژ محاسبه شده کیلووات 24
رتبه فعلی الف 1250 2000 2500
فرکانس رتبه بندی شده هرتز 50/60
ولتاژ قدرت باقیمانده قدرت (1 دقیقه) بین فازها، فاز به زمین کیلووات 65
فاصله عایق KV 79
امپدانس رعد و برق با مقاومت ولتاژ بین فازها، فاز به زمین کیلووات 125
برای باز کردن شکاف 145
ولتاژ قدرت مدار مدار دوم (1 دقیقه) V 2000
دارای مدار جریان کوتاه اتصال کوتاه kA 20 25 31.5
مقرون به صرفه اتصال کوتاه ایجاد جریان kA 50 63 80
دارای رتبه کوتاه مدت با 4S فعلی kA / S 20/4 25/4 31.5 / 4
پیمانه دارای قدرت فعلی kA 50 63 80
کلاس حفاظت محفظه (Air Inflation Shell / LV Cubicle) IP67 / IP4X
مقاومت مدار اصلی هر مرحله μΩ ≤250
فشار عملیاتی گاز SF6 (فشار گاز برای 20 درجه سانتیگراد) Mpa 0.05
حداقل فشار عملیاتی گاز SF6 (فشار گاز برای 20 درجه سانتیگراد) Mpa 0.03
نرخ نشت گاز گاز سالانه گاز SF6 ٪ ≤0.5
ولتاژ عامل مدار مدار کمکی V DC110 / 220، AC220
ابعاد محفظه (عرض * عمق * ارتفاع) میلیمتر

600 * 1300 * 2350

(800 * 1600 * 2550)
