جزئیات محصول:
پرداخت:
|
ولتاژ بالا: | 6 / 6.3 / 10 کیلو | ولتاژ پایین: | 0.4 کیلو وات |
---|---|---|---|
ظرفیت: | 30 تا 2000 کیلو وات | روغن: | روغن معدنی با کیفیت بالا |
برجسته: | ترانسفورماتور انتقال قدرت,ترانسفورماتور روغن |

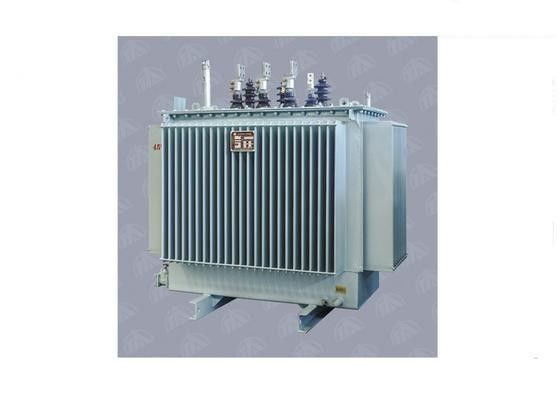

ترانسفورماتور توزیع قدرت توزیع کننده ترانسفورماتور ولتاژ 10kV
عمومی:
ترانسفورماتورهای کلاس 11KV به طور گسترده ای در ایستگاه های انتقال و توزیع برق، گیاهان صنعت، واحد تنظیم تولید (GSU) استفاده می شود. آنها دارای راندمان بالا، کم هزینه و تعمیر و نگهداری رایگان هستند.
ویژگی های ساختاری:
► هسته آهن
هسته آهن ساخته شده از ورق فولاد سیلیکون سرد سرد نورد گرم است. لمینیت ها به طول برش خط GEORG با برش گام به گام و توابع خودکار انباشته برش می شود. ساختار لمینیت چند مرحله ای می تواند کاهش و نویز را کاهش دهد. ورق فولادی در اندام ها و یو پی اس ها با هم توسط پیوندهای شیشه ای اپوکسی شلیک می شود.
► سیم پیچ
مفتول با کیفیت بالا و یا پوشش کاغذی پوشش داده شده به عنوان هادی استفاده می شود، سیم پیچ به عنوان نوع درام، نوع مارپیچ، نوع مارپیچ بهبود یافته، نوع پیوسته و نوع مهره ای ساخته شده برای اطمینان از مقاومت عایق ساخته شده است. ضایعات استاندارد ± 2 * 2.5٪ از سیم پیچ HV است.
► تانک
مخزن، پوشش و محافظ
ساخته شده توسط ورق فولاد ضد زنگ. برای ترانسفورماتور های کوچک ما از یک مخزن عمیق و یک پوشش استفاده می کنیم، اما برای ترانسفورماتورهای بزرگتر، ما نوع زنگ را تولید می کنیم. ساخت و ساز موجدار یک راه موثر برای خنک سازی روغن است.
► روغن عایق
مخازن با نفت با کیفیت بالا به عنوان IEC296 پر شده و PCB و PCT رایگان است. روغن برای کمک به ترانسفورماتور خنک کننده استفاده می شود. همچنین استفاده می شود بخشی از عایق الکتریکی بین قطعات داخلی داخلی را فراهم می کند.
► تعویض ضربه بزنید
تعویض شیر برای تنظیم ولتاژ خروجی ترانسفورماتور به سطح مورد نیاز استفاده می شود. ما با تغییر نسبت ترانسفورماتور در سیستم با تغییر تعداد پیچ ها در سیم پیچ HV، این تغییر را انجام می دهیم. تعویض های TAP می توانند بر روی بار (OLTC) یا خاموش بار (OCTC).
► مجمع
هسته و سیم پیچ ها از قسمت فعال ترانسفورماتور جمع شده اند. بدن فعال با سیم پیچ چند منظوره و یک روش خشک با فشار یکسان به تصویب رسید، به طور موثر بهبود قدرت الکتریکی و توانایی اتصال کوتاه اتصال
مشخصات فنی محصولات معمولی؛
تایپ کنید | رتبه بندی KVA | در حال بارگذاری از دست دادن (w) | بار از دست دادن (w) | من (٪) | انگلستان (٪) | ابعاد (میلی متر) | وزن (کیلوگرم) | ||
a | ب | ج | |||||||
S9-M-50/11 | 50 | 170 | 870 | 2.0 | 4.0 | 1215 | 660 | 1170 | 430 |
S9-M-250/11 | 250 | 560 | 3050 | 1.2 | 4.0 | 1190 | 815 | 1370 | 1115 |
S9-M-400/11 | 400 | 800 | 4300 | 1.0 | 4.0 | 1515 | 770 | 1580 | 1380 |
S9-M-500/11 | 500 | 960 | 5050 | 1.0 | 4.0 | 1635 | 840 | 1610 | 1600 |
S9-M-1000/11 | 1000 | 1700 | 10300 | 0.7 | 4.5 | 1960 | 1095 | 1960 | 2860 |
S9-M-2500/11 | 2500 | 3300 | 23000 | 0.55 | 5.5 | 2230 | 2305 | 2445 | 5660 |
S10-M-30/10 | 30 | 110 | 600 | 1.8 | 4.0 | 870 | 645 | 1025 | 310 |
S10-M-50/10 | 50 | 140 | 870 | 1.7 | 4.0 | 1090 | 650 | 1080 | 395 |
S10-M-80/10 | 80 | 200 | 1250 | 1.6 | 4.0 | 1140 | 675 | 1110 | 490 |
S10-M-100/10 | 100 | 240 | 1500 | 1.5 | 4.0 | 1185 | 690 | 1130 | 560 |
S10-M-125/10 | 125 | 280 | 1800 | 1.4 | 4.0 | 1205 | 710 | 1180 | 670 |
S10-M-160/10 | 160 | 340 | 2200 | 1.3 | 4.0 | 1255 | 720 | 1200 | 780 |
S10-M-200/10 | 200 | 400 | 2600 | 1.2 | 4.0 | 1295 | 740 | 1215 | 875 |
S10-M-250/10 | 250 | 470 | 3050 | 1.1 | 4.0 | 1340 | 755 | 1260 | 1115 |
S10-M-315/10 | 315 | 560 | 3650 | 1.0 | 4.0 | 1400 | 770 | 1320 | 1280 |
S10-M-400/10 | 400 | 680 | 4300 | 0.9 | 4.0 | 1500 | 860 | 1400 | 1490 |
S10-M-500/10 | 500 | 810 | 5150 | 0.9 | 4.0 | 1575 | 895 | 1430 | 1740 |
S10-M-630/10 | 630 | 1020 | 6200 | 0.8 | 4.5 | 1660 | 930 | 1545 | 2110 |
S10-M-800/10 | 800 | 1190 | 7500 | 0.7 | 4.5 | 1830 | 1070 | 1590 | 2625 |
S10-M-1000/10 | 1000 | 1450 | 10300 | 0.6 | 4.5 | 1935 | 1175 | 1685 | 2860 |
S10-M-1250/10 | 1250 | 1650 | 12000 | 0.6 | 4.5 | 1960 | 1170 | 1730 | 3330 |
S10-M-1600/10 | 1600 | 2040 | 14500 | 0.5 | 4.5 | 2325 | 1220 | 2120 | 3765 |
S10-M-2000/10 | 2000 | 2140 | 17820 | 0.5 | 4.5 | 2395 | 1260 | 2225 | 4530 |
