جزئیات محصول:
پرداخت:
|
| جریان معتبر: | 630A / 1250A | فرکانس رتبه بندی شده: | 50 هرتز |
|---|---|---|---|
| ولتاژ: | 12 کیلو وات | زندگی مکانیکی Times: | 20000 |
| برجسته: | مدار قطع کننده ولتاژ بالا,مدار قطع کننده hv |
||

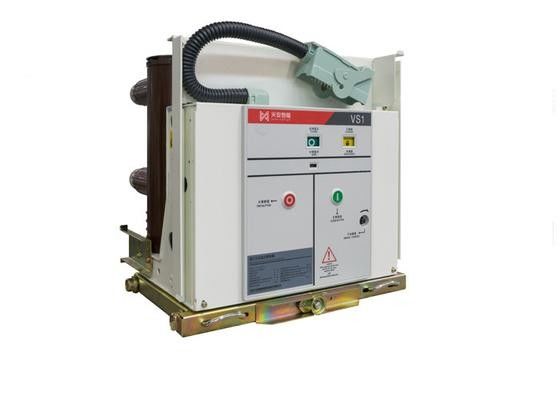

قطع کننده مدار خلاء ولتاژ داخلی 12KV VS1 برای سیستم تابش HV
عمومی
سری VS1-12 سری AC HV خلاء مدار Circuit Breaker HV یک سری از HV سوپاپ های داخلی سه ولتاژ AC 50Hz و ولتاژ 12kV است. قطع کننده مدار می تواند عملیات مکرر انجام شود و ظرفیت بارگیری سریع و سریع را دارد و دارای قابلیت تعویض قابل اعتماد است. این دستگاه ساختار شارژ مجزا در مقابل و عقب است نه تنها به عنوان یک واحد نصب ثابت اما همچنین مطابقت دستگاه دستی با محفظه پایه را دارد.
1. پیشرفت فنی بسیار
a این جدیدترین اثر قوس الکتریکی قوس را اتخاذ می کند، دارای ظرفیت شکستن قوی، بسته شدن حجم کوچک در حال حاضر است.
ب استحکام فوقالعاده استقامت الکتریکی، شکستن زمان فعلی امتیاز میتواند 20000 بار برسد، زمان کوتاه شدن اتصال 50 بار است (40 کیلو وات 30 بار، 50 کیلو وات 20 بار است).
ج محفظه خنک کننده خنک کننده خلاء و دستگاه عمل جراحی جلو و عقب را تنظیم می کند. این باعث کاهش مصرف انرژی و نویز می شود و عملیات بسیار قابل اعتماد است.
د ساختار جمع و جور و حجم کوچک.
2. قابلیت اطمینان عالی در عملیات
a هر جزئیات به طور کامل شرایط داخلی و الزامات استاندارد در طول طراحی را در نظر می گیرد.
ب هر بخش درایو جمع آوری شده از مواد مقاوم در برابر سایش ساخته شده به طور عمده، و با روانکاری خوب نقاشی شده است. این می تواند برای مدت زمان طولانی بدون روانکاری و تنظیم اضافی عمل کند.
ج قابلیت اطمینان قابل اطمینان برای جلوگیری از انواع مختلف عملیات نادرست به طور موثر، برای ایمنی خیلی بیشتر است.
3. اقتصاد قابل توجه در خرید
a تجهیزات خریداری دارای نسبت هزینه کارایی بالا است.
ب هزینه های بسیار کم نگهداری هزینه های عملیاتی را بسیار کاهش می دهد.
ج عملکرد عالی عملکرد را کاهش می دهد مشکل طراحی در پروژه.
د تکنولوژی پایدار و بدون آلودگی محیط زیست.
پارامترهای 4
نه | مورد | واحد | مولفه های | ||||
|---|---|---|---|---|---|---|---|
| 1 | ولتاژ محاسبه شده | کیلووات | 12 | ||||
| 2 | مقادیر کوتاه مدت (1 دقیقه) ولتاژ با ولتاژ باقیمانده | 42/48 (شکاف باز) | |||||
| 3 | ولتاژ مقاومت در برابر رعد و برق امتیاز (حداکثر) | 75/85 (شکاف باز) | |||||
| 4 | فرکانس رتبه بندی شده | هرتز | 50 | ||||
| 5 | رتبه فعلی | الف | 630 1250 | 630 1250 1600 2000 2500 3150 | 1250 1600 2000 2500 3150 | 3150 4000 | |
| 6 | دارای مدار جریان کوتاه اتصال کوتاه | kA | 20/25 | 31.5 | 40 | 50 | |
| 7 | دارای رتبه فعلی کوتاه مدت است | 20/25 | 31.5 | 40 | 50 | ||
| 8 | مدت اتصال کوتاه رتبه داده شده | s | 4 | ||||
| 9 | پیمانه دارای قدرت فعلی | kA | 50/63 | 80 | 100 | 125 | |
| 10 | مقرون به صرفه اتصال کوتاه ایجاد جریان | 50/63 | 80 | 100 | 125 | ||
| 11 | فرکانس قدرت مدار مجتمع فعلی (1 دقیقه) | V | 2000 | ||||
| 12 | امتیاز واحد / بازگشت به خازن بانک شکستن فعلی | الف | 630/400 (40 کیلو وات 800/400 است) | ||||
| 13 | بانک خازنی دارای امتیاز بالایی است | kA | 12.5 (فرکانس بیش از 1000Hz) | ||||
| 14 | زمان افتتاح (ولتاژ نامی) | خانم | 20 تا 50 | ||||
| 15 | زمان بسته شدن (ولتاژ نامی) | 35 ~ 70 | |||||
| 16 | زندگی ماشینی | بار | 20000 | 10000 | |||
| 18 | شکست زمان فعلی کوتاه اتصال | 50 | 30 | 20 | |||
| 19 | فاصله مرکز بین فازها | میلیمتر | 150، 210، 275 | ||||
