جزئیات محصول:
پرداخت:
|
| تابع: | حفاظت بیش از حد جریان | جریان معتبر: | 2000 |
|---|---|---|---|
| ولتاژ: | 40.5KV | استقامتی مکانیکی: | 5000 زمان |
| برجسته: | مدار قطع کننده ولتاژ بالا,مدار قطع کننده hv |
||

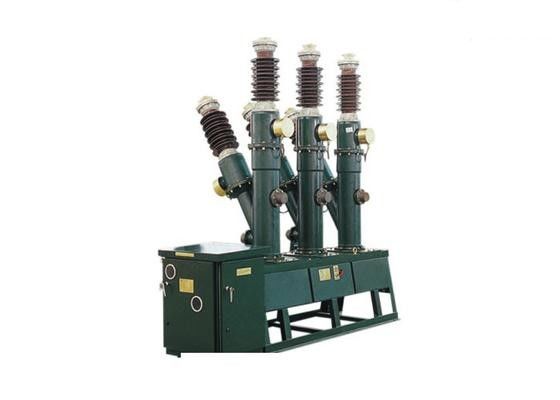

40.5KV قاب در فضای باز - نوع SF6 قطع کننده مدار / سرعت بالا مدار قطع کننده هوا
بررسی اجمالی
LW8-40.5 Type Outdoor AC HV SF 6 Circuit Breaker نوعی از تجهیزات الکتریکی HV در فضای باز است، سه فاز، AC 50Hz. این مورد نه تنها برای کنترل و حفاظت از سیستم انتقال و توزیع توان 35 کیلو ولت استفاده می شود بلکه همچنین برای اتصال سوئیچ مدار و باز و بسته شدن بانک خازنی و همچنین اندازه گیری و حفاظت از آن در هنگام ترانسفورماتور فعلی مجهز است.
این ترمینال شبیه ساز مجهز به سیستم عامل CT14 است. و مطابق با الزامات استاندارد GB1984-89 و IEC56 مطابقت دارد.
محیط برنامه
a ارتفاع بیش از 1000 متر نیست
ب دمای محیط: -30ºC - + 40ºC؛ مقدار متوسط 24H تا 35ºC نیست؛
ج رطوبت نسبی: مقدار میانگین روزانه بیش از 95٪ نیست، میانگین میانگین ماهانه بیش از 90٪ نیست،
د سرعت باد: بیش از 35 کیلومتر بر ثانیه
e شرایط آلودگی به درجه III، فرسایش پوسچر فنجانی باید 1050 میلیمتر باشد (نسبت خنک کننده اسمی نباید کمتر از 25 میلیمتر / کیلو ولت باشد)؛
f هوای محیط باید از مواد قابل اشتعال، خطر انفجار، لرزش شیمیایی خوردگی و فشرده باشد.
میز 1
| نه | مورد | واحد | پارامتر | |
| 1 | ولتاژ محاسبه شده | کیلووات | 40.5 | |
| 2 | سطح عایق بندی شده | ولتاژ با مقاومت فرکانس 1min | کیلووات | 185/215 (شکستگی) |
| ولتاژ مقاومت در برابر ضربه رعد و برق | 95/118 (شکستگی) | |||
| 3 | جریان معتبر | الف | 2000 | |
| 4 | استقامتی مکانیکی | زمان | 5000 | |
| 5 | فشار نامشخص گاز SF6 (فشار 20 ºC) | Mpa | 0.45 | |
| 6 | فشار قفل کردن (فشار 20 ºC) | Mpa | 0.40 | |
| 7 | کمترین دمای محیط | ºC | -30 | |
| 8 | مدار قطع جریان مدار معین شده | kA | 31.5 | |
| 9 | مدار کوتاه مدار تولید شده (پیک) | kA | 80 | |
| 10 | مدت زمان کوتاه مقاومت در برابر جریان (جریان حرارتی) | kA | 31.5 | |
| 11 | حداکثر حداکثر مقاومت فعلی (جریان پویا) | kA | 80 | |
| 12 | جریان تخلیه خارج از فاز | kA | 7.9 | |
| 13 | زمان شکستن مدار قطع جریان مدار کوتاه: | زمان | 16 | |
| 14 | زمان بستن | s | ≤0.1 | |
| 15 | زمان باز کردن | s | ≤0.06 | |
| 16 | دنباله عمل ارزیابی | O-0.3s-CO-180s-CO | ||
| 17 | جریان شکسته شدن / باز شدن گروه خازنی تک | الف | 400 | |
| 18 | زمان آخرین جریان جریان کوتاه | s | 4 | |
| 19 | نرخ نشت SF6 (سالانه) | ≤1 | ||
| 20 | مقدار رطوبت گاز SF6 (20 ºC) | Ppm (V / V) | ≤150 | |
| 21 | ولتاژ عملیاتی ارزیابی مکانیسم عملکرد بهار | |||
| ولتاژ بسته شدن و باز کردن سیم پیچ | V | AC 220، 380 DC: 48، 110، 220 | ||
| ولتاژ موتور ذخیره سازی انرژی | V | AC 220 DC 220 | ||
| 22 | وزن SF6 گاز | کیلوگرم | 8 | |
| 23 | وزن قطع کننده مدار (از جمله مکانیسم عمل) | کیلوگرم | 1400 | |
جدول 2
| نه | مورد | واحد | الزامات فنی | شرایط آزمایش و روش ها |
| 1 | سفر تماس با جابجایی | میلیمتر | 95 ± 2 | اندازه گیری سفر تماس متحرک به darawing12 اشاره دارد |
| 2 | پاک کردن بین مخاطبین | میلیمتر | 1.5 ± 605 | اندازه گیری فاصله بین تماس متحرک و ثابت به ترتیب 12a اشاره دارد |
| 3 | سه سیم فاز غیرفعال | خانم | ≤3 | اندازه گیری فاصله فاصله قطب بین تماس های متحرک و ثابت به دوردست اشاره می کند |
| 4 | سه فاز قطع برق | خانم | ≤2 | اندازه گیری فاصله فاصله قطبی بین تماس متحرک و ثابت به طراحی 15 اشاره دارد |
| 5 | مقاومت از حلقه اصلی | μΩ | ≤120 | اندازه گیری به روش DC کاهش ولتاژ، قرار داده شده در 100A |
| 6 | سرعت در تماس با تماس های فوری | خانم | 3.2 ± 0.2 | روش اندازه گیری ولتاژ و اندازه گیری به شکل 14 مراجعه کنید |
| 7 | سرعت در هنگام قطع اتصال مخاطبین | خانم | 3.4 ± 0.2 | روش ولتاژ و اندازه گیری اشاره به نقاشی 15 است |
| 8 | سکته مغزی ساختن | میلیمتر | 10 + 0.5-0.1 | به شکل 6 مراجعه کنید به وضعیت بسته شدن |
| 9 | شکاف موقعیتی ساخت سینک آشپزی | میلیمتر | 1-2 | به شکل 6 مراجعه کنید به وضعیت بسته شدن |
| 10 | شارژ جزئی 40.5 کیلو وات 25.7kV | کامپیوتر | 20 | در فشار گاز اندازه گیری شده، از ابزار جزئی برای قرار دادن 40.5 کیلو ولت بین دو سیم خروجی برای 1 دقیقه استفاده کنید، سپس به طور برابر به 25.7 کیلووات برسید |
| کامپیوتر | 10 |
