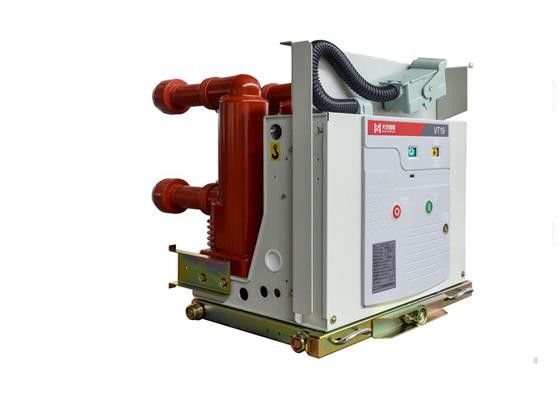

قطع کننده مدار ولتاژ 24 کیلو ولت، خلاء قطع کننده مدار - اتاق خاموش

24kv High Voltage Circuit Breaker , Ac Circuit Breaker Vacuum Are - Extinguishing Chamber
24kv High Voltage Circuit Breaker , Ac Circuit Breaker Vacuum Are - Extinguishing Chamber

تصویر بزرگ :  قطع کننده مدار ولتاژ 24 کیلو ولت، خلاء قطع کننده مدار - اتاق خاموش

جزئیات محصول:
محل منبع: چين
نام تجاری: Tianan Electric
گواهی: GB1984、GB/T11022、DL/T403 and IEC62271
شماره مدل: VT19-24
پرداخت:
مقدار حداقل تعداد سفارش: واحد 1
قیمت: Pending
جزئیات بسته بندی: قفس های چوبی
زمان تحویل: کار 35 روز
شرایط پرداخت: اعتبارات اسنادی، D/A، D/P T/T، وسترن یونیون، MoneyGram
قابلیت ارائه: 2000PCS / سال
توضیحات محصول جزئیات
ولتاژ: 24 کیلو وات قطب های جاسازی شده: فرآیند APG
رتبه فعلی: 630 A، 1250A تایپ کنید: نوع ثابت / نوع دستکاری
برجسته:

مدار قطع کننده ولتاژ بالا، مدار قطع کننده hv

,

hv circuit breaker

خلاء 24 کیلوولت - خاموش کننده مدار خلاء خلاء با ولتاژ بالا اتاق

نینگبو تیانان (گروه) شرکت، محدود.

بررسی اجمالی

قطع کننده مدار خلاء VT19-24indoor HV در سیستم الکتریکی سه فاز AC 50HZ، 24kV استفاده می شود. این دستگاه به عنوان اداره کنترل و حفاظت در شرکت معدن، کارخانه برق و ایستگاه مورد استفاده قرار می گیرد. به علت مزایای خاص آن، آن نیز مناسب برای سایت است که اغلب عملیات در حال حاضر جریان یا چند شکستن مدار کوتاه اتصال.

قطع کننده مدار توسط برخی از استانداردهای ملی و استانداردهای نسبی بین المللی مانند GB1984، GB / T11022، DL / T403 و IEC62271 و غیره شناسایی شده است. این قفل قابل اعتماد، به عنوان بخش کامیون یا بخش نصب ثابت استفاده می شود.

ساختار اتاق خلاء قوس خاموش

اتاق خنک کننده خلاء بخشی هسته ای از قطع کننده مدار است که باعث خاموش شدن و خراب شدن انرژی فعلی می شود. این عملکرد کافی خاموش کننده و طول عمر بالا دارد.

  • محفظه عایق (1) اتاق اتاق قوس ساخته شده از مواد سرامیکی آلومینا با شدت بالا است، هر دو به پایان می رسد باید پوشش فولاد ضد زنگ جوش داده شده (6) و آن را به حفره مهر و موم شده تشکیل شده است.
  • لایه داخلی اتاق قوس خاموش، پوشش فلزی است (5) که فلزی مرطوب بواسطه قوس می تواند بر روی پوشش فلزی پوشانده شده در زمان کوتاه در طول ترمینال ساخت و شکستن، عایق رسانه شدت اتاق اتاق قوس داخلی خواهد شد بهبود می یابد در ضمن، پوشش سفت و محکم می تواند محفظه سرامیک را از آسیب رساندن فلزات محافظت کند.
  • لوله آکاردئون فولاد ضد زنگ باز شده (4) قسمت مهمی از اتاق خاموش کننده حرارتی است که ترمینال متحرک (3) می تواند در اتاق کاملا قوس خاموش خاموش شود. فشرده سازی و مدت طولانی لوله های آکاردئون یکی از عوامل اصلی تعیین کننده مدت مکانیکی اتاق خنک کننده خلاء می باشد.
  • ترمینال قلب اتاق خلاء قوس خاموش است، استفاده از کروم مس، تکنولوژی ذوب پیشرفته می تواند عملکرد شکستن و مدت الکتریکی قطع کننده خلاء اطمینان، و کاهش سطح عملیاتی بیش از حد ولتاژ.

پارامتر اصلی مدار قطع کننده 24 کیلو ولت

ولتاژ محاسبه شده 24 کیلو وات
فرکانس رتبه بندی شده 50Hz
ولتاژ مقاومت در برابر نورپردازی دارای امتیاز 125 کیلو وات
ولتاژ مقاومت در برابر فرکانس قدرت 1 دقیقه 65 کیلوولت
دنباله عمل ارزیابی O-0.3s-CO-180s-CO
جریان فعلی (A) 630،1250 1250، 1600، 2000، 2500
مدار قطع جریان کوتاه (rms، kA) 20/25 31.5
مدار کوتاه مدار دارای جریان (حداکثر مقدار kA) 50/63 80
زمان کوتاه مدت با مقاومت مداوم مدار فعلی / کوتاه مدت (kA / s) 20، 25/4 31.5 / 4
مقدار حداکثر امتیاز مقاومت در برابر جریان (kA) 50/63 80
زمان کوتاه شدن مدار کوتاه (بار) 30
مدت زمان مکانیکی (times0 20000
وزن (کیلوگرم) نوع ثابت ≤250
نوع کامیون ≤350
نام واحد داده ها
فاصله ترمینال تماس میلیمتر 12 ± 1
بیش از حد سفر 4 ± 1
سه فاز باز و بسته شدن ناهمزمان خانم ≤2
زمان توقف بستن ترمینال تماس خانم ≤2
بستن و زمان باز کردن افتتاح خانم ≤50
بسته شدن ≤70
میانگین سرعت باز شدن (پس از باز شدن 6 میلیمتر) خانم 1.4 ± 0.3
میانگین سرعت بسته شدن (پس از بستن 6 میلیمتر) 0.8 ± 0.2
