جزئیات محصول:
پرداخت:
|
| درب کابینت: | ورق فولادی آلیاژی | محوطه: | صفحه فولاد ضد زنگ |
|---|---|---|---|
| جریان بار اتوبوسرانی: | 630 / 1250A | نرخ نشت گاز سالانه SF6: | ≤0.2٪ |
| برجسته: | تابلو گاز عایق گیس,تابلو ولتاژ متوسط |
||

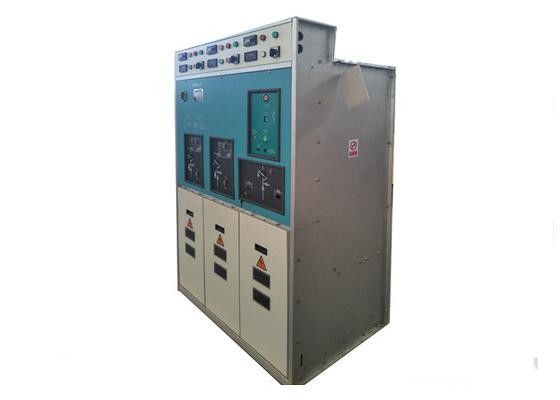

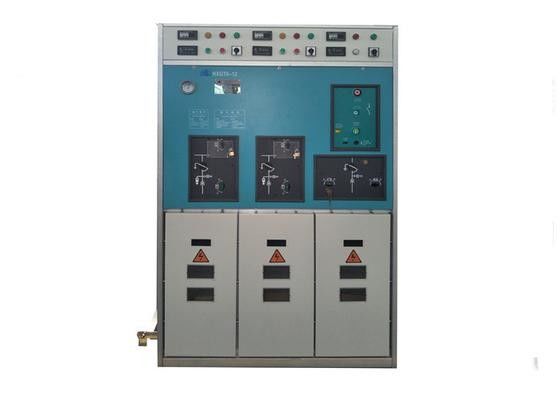

واحد های اصلی حلقه 12 کیلو وات گاز داخلی - فلزی عایق - تابلوهای محصور شده
بررسی اجمالی
این تابلو نوعی از دستگاه کامپوزیت است که تمام مدارهای اصلی را در یک محفظه فلزی مهر و موم می کند و گاز SF6 را به عنوان قوس خاموش و محفظه جداسازی می کند. این مناسب برای شبکه برق متصل است و دو برابر منبع تغذیه در شبکه منبع تغذیه ولتاژ 10kV MV را منتشر می کند. همچنین در منبع تغذیه ترمینال استفاده می شود. با توجه به استفاده از شبکه شبکه حلقه، قابلیت اطمینان منبع تغذیه را افزایش می دهد، به خصوص در نیروگاه های معدنی، منطقه اقامت، مدارس، پارک ها و غیره برای توزیع و کنترل قدرت استفاده می شود. علاوه بر این، به دلیل اتصالات و نصب راحت آن، حجم کوچک نیز در ایستگاه به عنوان تجهیزات ولتاژ بالا در قسمت اول استفاده می شود.
ساختار و اصل
RMU معمولا شامل سه بخش است. (در صورت لزوم، می توان از یک محفظه، دو بخش، سه بخش یا بیشتر استفاده کرد و همچنین می تواند توسط نوار اتوبوس گسترش یابد). عناصر اولیه در یک محفظه محصور قرار دارند که با ورق فولاد ضد زنگ با ضخامت 3 میلی متری جوش داده می شود. در داخل محفظه، SF6 گاز با فشار 0.04Mpa وجود دارد، که به عنوان وسیله ای برای خاموش کردن قوس و عایق استفاده می شود. فشار گاز داخل محفظه پر از گاز با فشار سنج اندازه گیری می شود. به غیر از محفظه پر شده با گاز، دیگر بخش های محفظه برای نصب و تأیید محفظه پر از گاز استفاده می شود. اجزای داخلی که داخل محفظه پر از گاز نیستند در این کابین قرار گرفته یا نصب می شوند. این بخش کابینت با ورق فولادی با کیفیت بالا ساخته شده با آلومینیوم ساخته شده است که توسط تجهیزات پردازش ورق فلز دیجیتالی خم شده و با پیچ و مهره های با قدرت بالا و آجیل متصل می شود. درب کابینت با کیفیت بالا خم شده و به وسیله اسپری پلاستیکی یا پوشش اسپری ساخته شده است.
1. RMU شامل مخزن گاز، محفظه مکانیکی، محفظه کابل، محفظه دستگاه، نوار اتوبوس گسترش و غیره است. در پشت مخزن گاز، یک دستگاه ضد انفجار وجود دارد (که در تصویر نشان داده نشده است). هنگامی که فشار کمان داخلی بیش از حد بزرگ است، گاز فشار بالا در داخل مخزن از پشت دستگاه کابینه از طریق دستگاه انفجار محافظت می شود که از آسیب رساندن به اپراتور جلوگیری می کند.
2. ساختار سوئیچ بار، نوع قوس الکتریکی است که توانایی خاموش شدن قوس را دارد.
3. سوئیچ و سوئیچ اتاق سوئیچ مدار حفاظت از ترانسفورماتور را تشکیل می دهند. فیوز محدود کننده فعلی HV در محفظه عایق بندی رول اپوکسی نصب شده است. هنگامی که فیوز سوزانده می شود، پین شلیک بالا می آید و سوئیچ بار باز می شود.
4. محفظه مکانیسم در جلوی RMU قرار دارد. در هر تابع مدار، بار و مدار قطع کننده همه مجهز به مکانیسم کنترل بهار (یا موتور) شارژر، و سه-موقعیت جدا کننده و زمین سوئیچ مجهز به کنترل مکانیزم کنترل بهار شارژ دستی. شاخص حالت سوئیچ وجود دارد. مکانیزم عملکرد سه پایه جداکننده و سوئیچ زمین دارای قفل است که می تواند برای جلوگیری از سوء استفاده از کارکنان غیر مجاز در هنگام استفاده از تجهیزات استفاده شود. در عملیات سوئیچ بار - سوئیچ زمین - درب اتاق کابلی، سوئیچ مدار - سه پایه جداکننده - درب اتاق کابلی، دستگاه قفل پنج حفاظتی وجود دارد.
| مورد | واحد | پارامتر | |||
| ولتاژ محاسبه شده | KV | 12،24 | |||
| جریان بار اتوبوسرانی | الف | 630،1250 | |||
| جریان معتبر | الف | 630 | |||
| فرکانس رایانه 1min | HZ | 50/60 | |||
| دارای مقاومت کوتاه مدت در برابر جریان | KA | 20 / 4،25 / 2 | |||
| اوج ارقام مقاومت در برابر جریان | KA | 50،63 | |||
| تعریف مدار کوتاه اتصال جریان | KA | 50،63 | |||
| جریان فعلی تابلو برق با سیم فیوز | الف | 100 | |||
مدار قطع جریان مدار معین شده | فیوز | KA | 31.5 | ||
| قطع کننده مدار | KA | 20،25 | |||
| قدرت 1 دقیقه فرکانس مقاومت ولتاژ | (فاز به فاز / فاز به زمین / فرسودگی) | KV | 42 / 48،65 / 79 | ||
| رعد و برق ولتاژ قابل تحمل (ارزش پیک) | (فاز به فاز / فاز به زمین) (فاز به فاز / فاز به زمین | KV | 75 / 85،125 / 145 | ||
| مقاومت مدار | توزیع کننده بار | μΩ | 130 | ||
| کابینه دستگاه کامپوزیت (شامل مقاومت فیوز نیست) | μΩ | 250 | |||
| کابینه مدار SF6 | μΩ | 140 | |||
| فشار گاز SF6 (دماي 20 درجه سانتيگراد) | Mpa | 0.04 | |||
| نرخ نشت گاز سالانه SF6 | ≤0.2٪ | ||||
| درجه حفاظت (محفظه گاز پر شده) | IP67 | ||||
