سوئیچینگ گاز عایق بندی شده Sf6، واحد کلید حلقه 12 کیلو ولت تابلو برق - محفظه

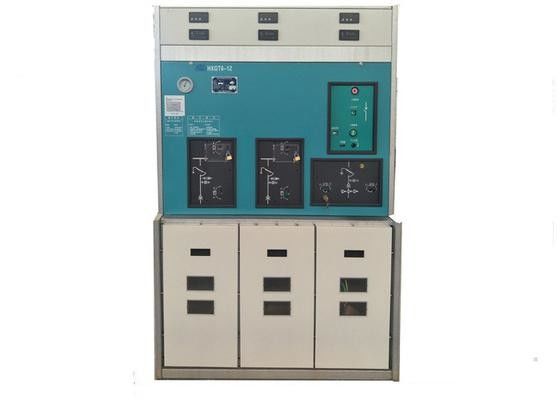

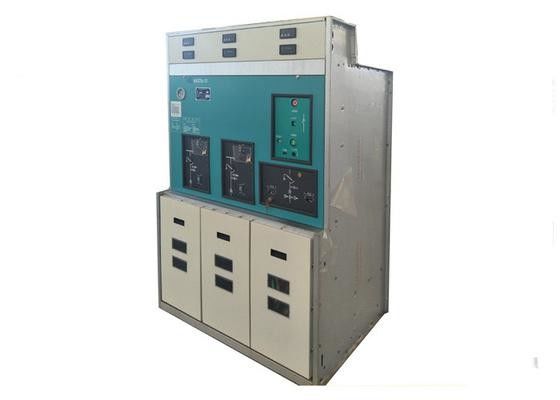

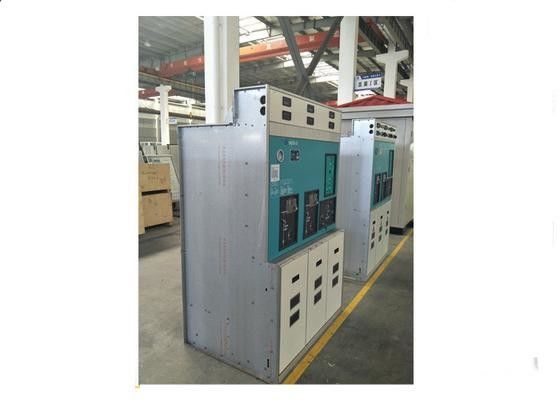

Sf6 Gas Insulated Switchgear , Ring Main Unit 12 Kv Switchgear Metal -  Enclosure
Sf6 Gas Insulated Switchgear , Ring Main Unit 12 Kv Switchgear Metal -  Enclosure Sf6 Gas Insulated Switchgear , Ring Main Unit 12 Kv Switchgear Metal -  Enclosure Sf6 Gas Insulated Switchgear , Ring Main Unit 12 Kv Switchgear Metal -  Enclosure

تصویر بزرگ :  سوئیچینگ گاز عایق بندی شده Sf6، واحد کلید حلقه 12 کیلو ولت تابلو برق - محفظه

جزئیات محصول:
محل منبع: چين
نام تجاری: Tianan Electric
شماره مدل: HXGT6-12
پرداخت:
مقدار حداقل تعداد سفارش: 1set
قیمت: pending
جزئیات بسته بندی: قفس های چوبی
زمان تحویل: 45 روز کاری
شرایط پرداخت: T / T، L / C، D / P، Western Union، MoneyGram
قابلیت ارائه: 2000 واحد در سال
توضیحات محصول جزئیات
نوع ایزوله: SF6 گاز عایق ولتاژ: 12 کیلو وات
رکورد شکست فعلی: 31.5Ka
برجسته:

تابلو گاز عایق گیس، تابلو ولتاژ متوسط

,

middle voltage switchgear

واحد مرکزی گاز SF6 با عایق الکتریکی 12 کیلو ولت - سوئیچینگ محفظه

بررسی اجمالی

HXGT6 (XGN58) -12 SF6 حلقه اصلی واحد کلید (به شرح زیر به عنوان "RMU" ) طراحی شده و توسعه یافته توسط شرکت ما بر اساس وضعیت منبع تغذیه واقعی کشور ما است. این نسل جدید برق 10 کیلووات برق MV است و می تواند در انتقال و ساخت شبکه شهر مورد استفاده قرار گیرد، محصول مورد آزمایش و آزمایش قرار می گیرد، شاخص های عملکرد مطابق با الزامات IEC 298 "AC Switchgear Metal Closed" می باشد. این مزایای استفاده از حجم کوچک، وزن کم، عملیات ساده، استفاده ایمن، قابلیت اطمینان بالا و بدون تاثیر بر محیط و هوا و بدون تعمیر و نگهداری را بررسی می کند.

این تابلو نوعی دستگاه کامپوزیت است که تمام مدارهای اصلی را در یک محفظه فلزی مهر و موم می کند و گاز SF6 را به عنوان قوس خاموش و محفظه جداسازی می کند. این مناسب برای شبکه برق متصل است و دو برابر منبع تغذیه در شبکه منبع تغذیه ولتاژ 10kV MV را منتشر می کند. همچنین در منبع تغذیه ترمینال استفاده می شود. با توجه به استفاده از شبکه شبکه حلقه، قابلیت اطمینان منبع تغذیه را افزایش می دهد، به خصوص در نیروگاه های معدنی، منطقه اقامت، مدارس، پارک ها و غیره برای توزیع و کنترل قدرت استفاده می شود. علاوه بر این، به دلیل اتصالات و نصب راحت آن، حجم کوچک نیز در ایستگاه به عنوان تجهیزات ولتاژ بالا در قسمت اول استفاده می شود.

شرایط سرویس

A. ارتفاع 1000m (بالاتر از سطح دریا)؛
B. دمای محیط: -25 ºC ~ + 40 ºC ؛
C. سرعت باد 34m / s
D. نقطه باید بدون لرزش به طور منظم نفیس داشته باشد.

پارامترهای عمومی فنی

S / N مورد واحد مولفه های
1 ولتاژ محاسبه شده کیلووات 12
2 فرکانس رتبه بندی شده هرتز 50
3 جریان بار نامتقارن الف 630
4 مدار اصلی دارای مدار کوتاه مدت است (رطوبت) 3s kA 20
5 جریان اصلی مدار مدار اصلی (Peak) kA 50
6 مدار مدار اصلی دارای جریان (قله) kA 50
7 بار تخلیه فعال بار فعلی الف 630
8 رشته حلقه بسته شدن جریان فعلی الف 630
9 5٪ بار تخلیه بار فعلی الف 31.5
10 شارژ شارژ با تخفیف در حال حاضر الف 10
11 ترانسفورماتور بدون بار تخلیه جریان الف جریان بدون ترانسفورماتور 1600kVA
12 شکست فیوز دارای امتیاز فیزیکی kA 31.5
13 رتبه فعلی انتقال الف 1500
14 ظرفیت کامل شکستن بار بار 100
15 زندگی ماشینی بار 10000
16 1min فرکانس قدرت مقاومت ولتاژ به زمین، بین فاز / در سراسر شکاف باز کیلووات 42/48
17 Impulse رعد و برق مقاومت در برابر ولتاژ به زمین، بین فاز / در سراسر شکاف باز کیلووات 75/85
18 ولتاژ گاز SF6 (فشار گاز 20 ℃) Mpa 0.04
19 نرخ نشت گاز سالانه SF6 ≤0.2٪
20 منبع تغذیه عملیاتی موتور، ولتاژ V DC48، AC220، 110
21 بستن موتور فعلی الف 0.5
22 افتتاح کن الف 2.5


پارامترهای فنی فیوز HV

S / N ولتاژ محاسبه شده جریان Fuse دارای امتیاز امتیاز Fusant جریان رکورد شکست فعلی
XRNT 12 40 6.3 10 16 20 25 31.5 40 31.5
100 50 63 71 80 100 31.5
125 125 31.5
