جزئیات محصول:
پرداخت:
|
عمر: | 10000 | نوع ایزوله: | گاز عایق |
---|---|---|---|
کاربرد: | داخل سالن | ارتفاع: | ≤1000m |
برجسته: | تابلو گاز عایق گیس,تابلو ولتاژ متوسط |

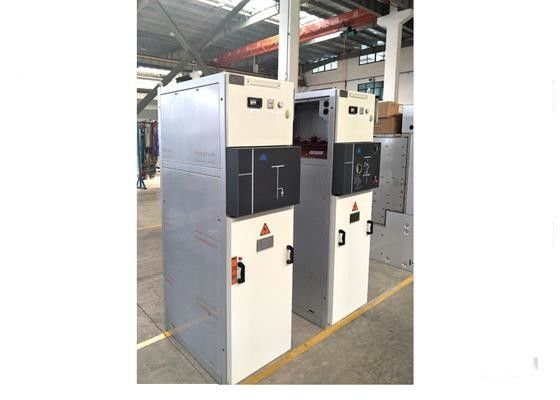

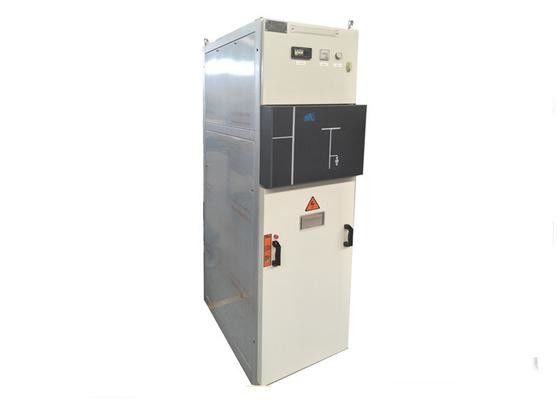

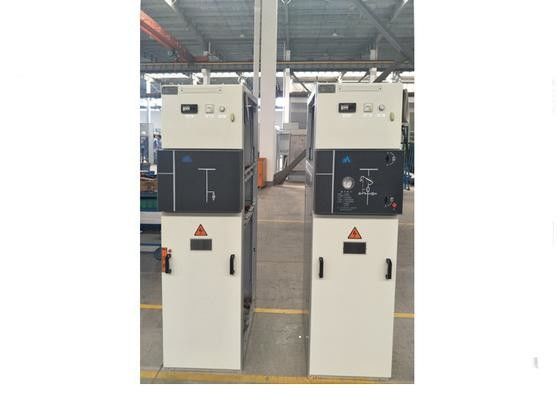

Sf6 Rmu Mv Gis Ring واحد اصلی و کمپکت سیستم های تابلو الکتریکی Ac Metal - Clad
سیگنال فلزی SF6 RMU MV GIS واحدهای اصلی و کمپکت تابلو
بررسی اجمالی
HXGN26-12 (F) سوئیچینگ SF6 RMU (که بعدها به عنوان RMU نامیده می شود ) توسط شرکت ما طراحی شده و مورد تحقیق قرار گرفته است و از طریق جذب و هضم فن آوری پیشرفته در خارج از کشور و ترکیب نیازهای برق کشور مورد بررسی قرار گرفته است.
امکانات
a سوئیچ اصلی سوئیچ بار FN26-12 SF6 است.
ب سه فاز، آرایش طولی هستند.
ج دو مکانیزم: درایو دستی، درایو دستی و موتور.
د محفظه: آلومینیوم کامل روی صفحه فولادی پوشش داده شده است.
e سیستم اطمینان پنج حفاظت و اتصال.
f اتصال سیم کشی آسان مدار کنترل بین cubicles.
شرایط خدمات
a ارتفاع بالای 1000 متر
ب دمای هوای محیط: حداکثر + 40 درجه سانتیگراد حداقل -35 درجه سانتی گراد
ج رطوبت نسبی: میانگین میانگین روزانه نباید بیش از 95٪ باشد. میانگین ماهانه باید باشد
نه بیش از 90٪.
د هوا باید بدون خوردگی باشد، بدون آلودگی آشکار با گاز قابل احتراق و غیره
e عملکرد تضمین زلزله: شتاب افقی شتاب 0.2g و عمودی زمین
شتاب 0.1 گرم در همان زمان، تست رزونانس، سینوسی، موج شکن، فاکتور ایمنی باید بیشتر باشد
بیش از 1.67
مولفه های
نام | واحد | مولفه های |
ولتاژ محاسبه شده | کیلووات | 12 |
فرکانس رتبه بندی شده | هرتز | 50 |
ارقام اصلی Busbar Current | الف | 630 |
مدار اصلی، مدار جرندنج کوتاه مدت با مقاومت فعلی | kA / s | 25/2 |
مدار اصلی، مدار جرثقیل دارای حداکثر توان مقاومت در برابر جریان | kA | 63 |
مدار اصلی، مدار زمین حفاظتی، مدار کوتاه اتصال، جریان | kA | 63 |
ظرفیت کامل شکستن بار بار سوئیچ | بار | 100 |
فیوز شکستن جریان | kA | 31.5 40 |
زندگی خدمات | بار | 10000 |
1min فرکانس قدرت مقاومت ولتاژ (rms) بین فاز، به زمین / فاصله جداسازی | kA | 42/48 |
ولتاژ رعد و برق ولتاژ (حداکثر) بین فازها، فاصله زمین / جداسازی | کیلووات | 75/85 |
مدار ثانویه 1min ولتاژ با ولتاژ | کیلووات | 2 |
