جزئیات محصول:
پرداخت:
|
رتبه فعلی: | 630A، 125A | ولتاژ: | 12 کیلو وات |
---|---|---|---|
درجه حفاظت: | IP67 | ابعاد: | 400 * 750 * 1500 |
برجسته: | تابلو گاز عایق گیس,تابلو ولتاژ متوسط |
توزیع تابشی متوسط ولتاژ 12kv، تابلو برق تابعی برق عایق برق Mmu

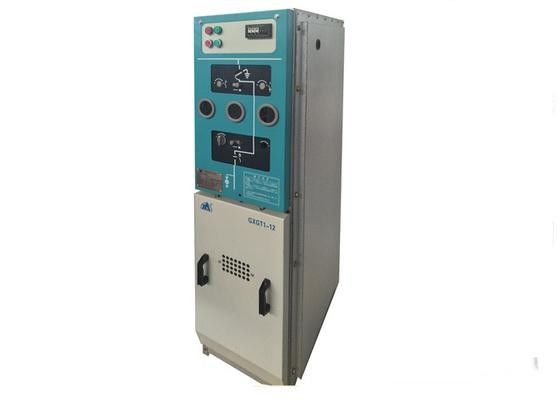

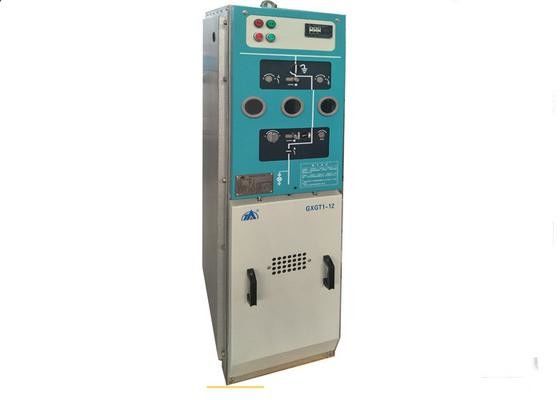

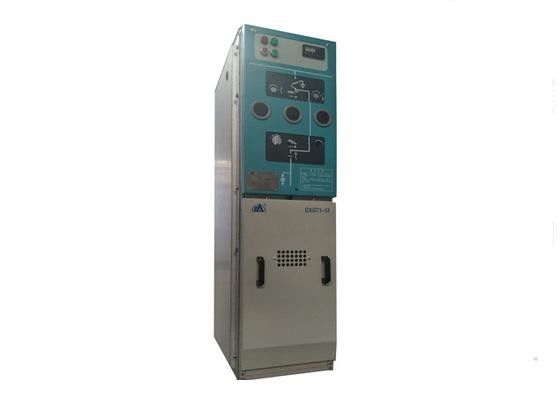

RMU تابش عایق برق جامد 12KV مقدمه
بررسی اجمالی
GXGT1-12 تابلوهای الکتریکی جامد یک وسیله محیط زیست است که به طور کامل عایق شده و مهر و موم شده است، قطعات زنده در سیلندر عایق بندی اپوکسی رزین با حفاظت از زمین در سطح بیرونی و سیلندر لاستیکی سیلیکون رنگ شده است. برای اتصال دو هیئت مدیره همسایه استفاده می شود. کل مدارهای الکتریکی با محیط خارجی تحت تاثیر قرار نمی گیرند.
توزیع GXGT1-12 اجزای جامد از اجزای تشکیل دهنده خلاء، سوئیچ فید ترکیبی تجهیزات کابینت خلاء و کابینه سوئیچ خلاء است. مناسب برای سه فاز AC 10kV، 50Hz تک سیستم busbar برای پذیرش و توزیع تجهیزات انرژی است. این سیستم کنترل، حفاظت، نظارت و ارتباطات را برای مدار دارد. این در فرودگاه ها، مترو، ساختمان های بزرگ، پست های ثانویه و شرکت های صنعتی و معدنی و غیره، مخصوصا برای مکان هایی با فضای باریک، محیط بد، ارتفاع زیاد و درخواست برای تعمیر و نگهداری رایگان استفاده می شود.
S / N | نام | واحد | کولر عایق بندی جامد GXGT1-12 | سی بار ماژول سوئیچ | F ماژول تجهیزات ترکیبی | V ماژول قطع کننده مدار | ||
1 | ولتاژ محاسبه شده | کیلووات | 12 | |||||
2 | 1min ولتاژ با ولتاژ با ولتاژ (rms) (بین فاز، زمین / شکستگی) | کیلووات | 42/48 | |||||
3 | ولتاژ مقاومت در برابر رعد و برق (RMS) (بین فازها، زمین / شکستگی) | کیلووات | 75/85 | |||||
4 | رتبه فعلی | الف | 630،1250 | 630 | 125 | 630،1250 | ||
5 | فرکانس رتبه بندی شده | هرتز | 50 | |||||
6 | دارای مدار جریان کوتاه اتصال کوتاه | kA | 20،25 | 31.5 | 20،25 | |||
7 | خارج شدن از جریان فاز تخلیه خطا | kA | 17.3، 21.7 | |||||
8 | امتیاز شارژر جریان فعلی | الف | 10 | 25 | ||||
9 | دارای مدت زمان کوتاه مدت زمان فعلی / اتصال کوتاه مدت | kA / s | 20، 25/4 | 20/4 | 20، 25/4 | |||
10 | پیمانه دارای قدرت فعلی | kA | 50،63 | 50 | 50،63 | |||
11 | تعریف مدار کوتاه اتصال (جوش) | kA | 50،63 | 50 | 50،63 | |||
12 | ارزیابی عملکرد دنباله | O-0.3s-CO-180s-CO | ||||||
13 | اعطای مجوز (انتقال) فعلی | الف | 3500 | |||||
14 | تخلیه جزئی | pc | ≤20 | ≤5 | ≤5 | ≤5 | ||
15 | زندگی ماشینی | بار | 10000 | |||||
16 | کلاس طبق داخلی | IAC | کلاس AFLR 20kA / 0.5s | |||||
17 | سطح حفاظت | آب بندی الکتریکی بدن IP67، IP4X کابین |
