جزئیات محصول:
پرداخت:
|
| دارای ولتاژ بالا: | 40.5KV | دارای ولتاژ کم: | 0.54V |
|---|---|---|---|
| دارای ظرفیت: | 1000 کیلو وات | فریم: | فولاد کانال، فولاد زاویه ای |
| تبدیل کننده: | ترانسفورماتور نفتی غوطه ور است | رتبه فعلی: | 1600 ~ 3300 |
| برجسته: | پست ترانسفورماتور بسته بندی شده,پست توزیع برق |
||

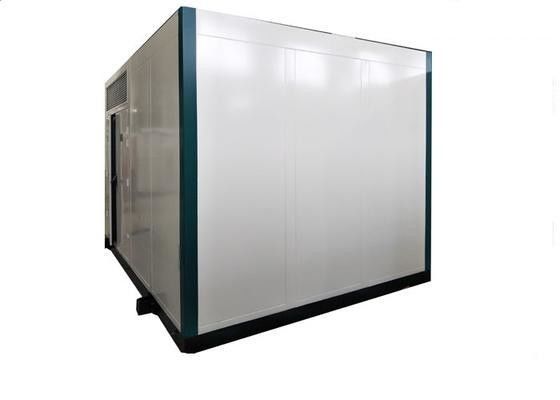

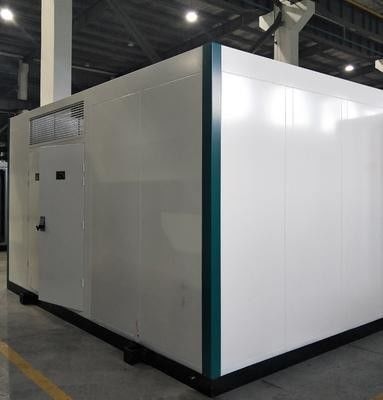

تولید برق 40.5 کیلو ولت 35 کیلووات ولتاژ، پست ویژه پیش تصفیه شده
بررسی اجمالی
YBT13 سری PV ویژه برای پاسخگویی به تقاضا از تولید فتوولتائیک است که ظاهر جدید، ساختار جمع و جور، عملکرد قابل اعتماد، تعمیر و نگهداری آسان و غیره است.
شرایط سرویس:
1. ارتفاع: ≤ 3000 متر (بالاتر از سطح دریا)
2. دمای محیط: حداکثر. حداقل 40 درجه سانتیگراد -25 درجه سانتیگراد
>> حداکثر میانگین دمای ماهانه: ≤ 35C
>> حداکثر دمای متوسط سالانه: ≤ 25C
3. رطوبت نسبی: مقدار متوسط روزانه 95٪، میانگین میانگین ماهانه 90٪
4. حداکثر تغییرات روزانه در دمای: 25C
5. شدت نور خورشید: 0.1W / CM2 (سرعت باد 0.5M / S)؛
6. سرعت باد در فضای باز: ≤ 35m / s؛
7. درجه آلودگی: درجه III؛
8. ردیابی درجه درجه: درجه 3؛
9. شیب نقطه نصب باید بیش از 3 درجه باشد؛
10. قابلیت ضد زلزله: شتاب افقی سطح زمین 0.2g است
شتاب عمودی سطح زمین 0.1g است؛
11. نقطه نصب: نقطه باید دارای خطر آتش سوزی / انفجار / آلودگی / شیمیایی جدی باشد
خوردگی و لرزش نفیس.
**** مشتری باید با سازنده مذاکره کند اگر شرایط خدمات متفاوت از بالا باشد
مولفه های:
| ولتاژ محاسبه شده | 40.5 کیلو ولت | |||||||||
| فرکانس رتبه بندی شده | هرتز | 50 | ||||||||
| ارقام اصلی Busbar Current | الف | 630 | 1250 | |||||||
| 1min فرکانس قدرت باقیمانده مقاومت ولتاژ به زمین، بین فاز / برای باز شدن شکاف | کیلووات | 95/118 | ||||||||
| Impulse رعد و برق مقاومت در برابر ولتاژ به زمین، بین فاز / برای باز کردن شکاف | کیلووات | 185/215 | ||||||||
| دارای رتبه فعلی کوتاه مدت است | kA / s | 20/2 | ||||||||
| پیمانه دارای قدرت فعلی | kA | 50 | 63 | |||||||
| مقرون به صرفه ایجاد جریان کوتاه | kA | 31.5 | 63 | |||||||
| دارای مدار جریان کوتاه اتصال کوتاه | kA | 31.5 | 25 | |||||||
| واحد LV | ولتاژ محاسبه شده | V | 690 | |||||||
| مدار جریان اصلی رتبه | 1600 ~ 3300 | |||||||||
| الف | ||||||||||
| Limit Limit کوتاه شدن ظرفیت شکست | kA | 50 | ||||||||
| ظرفیت تخلیه کوتاه مدار عامل دارایی | kA | 40 | ||||||||
| دارای رتبه فعلی کوتاه مدت است | kA / 1s | 40 | ||||||||
| واحد ترانسفورماتور | ظرفیت رتبه | kVA | 1600 ~ 5500 | |||||||
| ولتاژ مقاومت | ٪ | 4؛ 4.5 | ||||||||
| محدوده ضربه زدن | ٪ | ± 2X2.5؛ ± 5 | ||||||||
| گروه متصل | Y، yn0؛ D، yn11 | |||||||||
| محفظه | درجه محافظت | اتاق HV | IP33 | |||||||
| اتاق LV | IP33 | |||||||||
| اتاق ترانسفورماتور | IP23 | |||||||||
| میزان صدا | دسی بل | ≤55 | ||||||||
