جزئیات محصول:
پرداخت:
|
ماده: | فولاد ضد زنگ | تایپ کنید: | جعبه توزیع جعبه برق |
---|---|---|---|
کاربرد: | انتقال قدرت الکتریکی | دارای ظرفیت: | 2000 / 1000KVA |
ولتاژ: | 40.5KV | نماد اتصال: | Dyn11 یا Yyn0 |
برجسته: | پست ترانسفورماتور بسته بندی شده,پست توزیع برق |

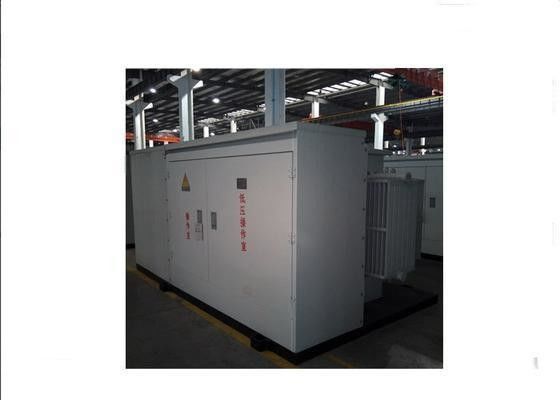

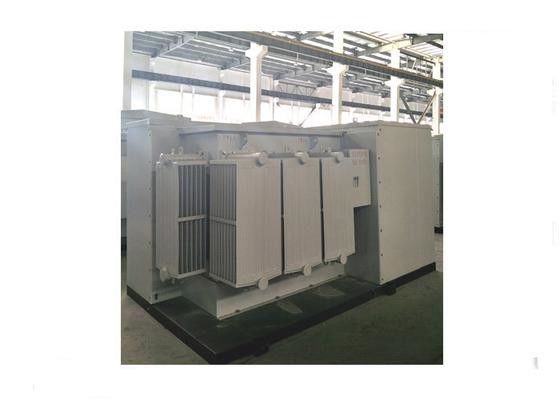

ایستگاه آمریکایی نوع، ایستگاه ترانسفورماتور خورشیدی / PV از قبل نصب شده است
بررسی اجمالی:
ترانسفورماتور ترانسفورماتور ترکیبی خورشیدی ZGS-ZG- / 35 یک ترانسفورماتور ترانزیستور قدرتمند و یکپارچه، ترانسفورماتور محدود کننده جریان HV، سوئیچ بار، سوئیچ LV و تجهیزات کمکی مرتبط است. این ولتاژ 0.69kV تولید شده از طریق موتور قدرت PV را به 11kV تبدیل می کند و برق را از طریق مدار کابل 35 کیلو ولت، که تجهیزات ایده آل در تجهیزات کامل باد است.
مشخصات محصول:
چارچوب سازه فولادی است، با فولاد جوش داده شده با هم، قاب بیرون دریافت آلومینیوم آلیاژ صفحات، لایه های مخصوص رنگ، آن را دارای خواص مکانیکی قوی، عملکرد مقاومت در برابر خوردگی است.
ترکیب کامل برای کل ساختار، با ورق فولاد به سه اتاق نسبتا مستقل اتاق، اتاق نامگذاری فشار بالا، اتاق ترانسفورماتور و فشار کم فشار تقسیم شده است، هر اتاق روشن با طول باز و باز باز. بالا و اطراف همه مسکن لایه عایق حرارت، داخلی مجهز به دستگاه کنترل دما و رطوبت، می تواند با تغییرات اقلیمی شدید دما و فشار بالا منطقه سازگار، به منظور ایجاد درجه حرارت در ثبات کابینه و جلوگیری از شبنم داخلی و طول عمر دستگاه را افزایش می دهد، ثبات جعبه و قابلیت اطمینان را بهبود می بخشد.
ترانسفورماتور با کاهش کم، افزایش درجه حرارت پایین، سر و صدای کم، ترانسفورماتور روغن ترانسفورماتور یا روغن اپوکسی و رزین اپوکسی، ترانسفورماتور، نوعی ترانسفورماتور ترانسفورماتور، به طور کامل برای صرفه جویی در انرژی، سودمند برای محیط زیست، عملیات واقعی برای برآورده ساختن نیاز کوتاه مدت بارها است.
شرایط محیطی معمولی برای سرویس:
1. ارتفاع در عرض 2000 متر باشد
2. محدوده دما محیط: -40ºC ~ + 40ºC؛
3. سرعت باد در فضای باز نباید بیش از 35 متر بر ثانیه باشد
4. رطوبت نسبی: ارزش روزانه نباید از 95٪ تجاوز کند، میانگین ماهانه 90٪؛
5. محیط خدمات: نصب شده در سایت های بدون آتش و یا خطر انفجار، پنجم جدی، خوردگی شیمیایی و ارتعاش شدید.
6. هنگامی که شرایط محیطی فوق العاده بالا را برای خدمات فراتر می گذاریم، کاربران می توانند با ما برای حل آنها مذاکره کنند.
پارامتر سوئیچ بار غوطه ور شده روغن 40.5kV
مورد | واحد | پارامتر | ||
ولتاژ محاسبه شده | KV | 40.5Kv | ||
جریان معتبر | الف | 315 | 630 | |
فرکانس رتبه بندی شده | هرتز | 50 | ||
کوتاه مدار مقاوم در برابر جریان | kA / 2s | 12.5 | 20 | |
اوج ارقام مقاومت در برابر جریان | kA | 31.5 | 50 | |
استقامتی مکانیکی | بار | > 2000 | ||
ولتاژ مقاومت 1 دقیقه (فاز به مرحله، فاز به زمین) | کیلووات | 95 | ||
سطح امپدانس رعد و برق (فاز به مرحله، فاز به زمین) | KV | 185 |
