جزئیات محصول:
پرداخت:
|
ولتاژ: | 12 کیلو وات | الکتریک محصور الکتریکی متشکل از فلز: | سبز |
---|---|---|---|
اندازه: | 3 باران | رتبه فعلی: | 630A |
برجسته: | پست ترانسفورماتور بسته بندی شده,پست توزیع برق |

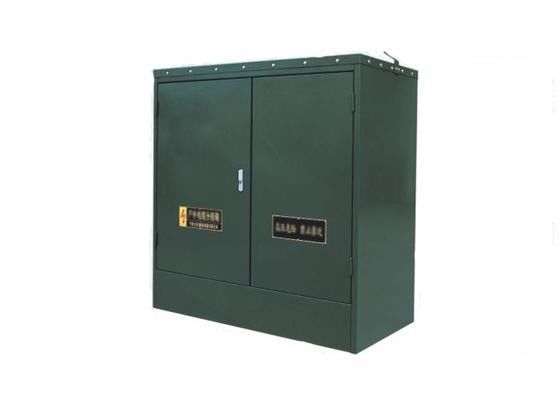

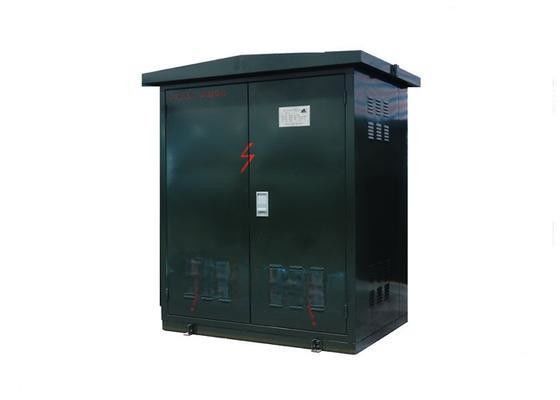

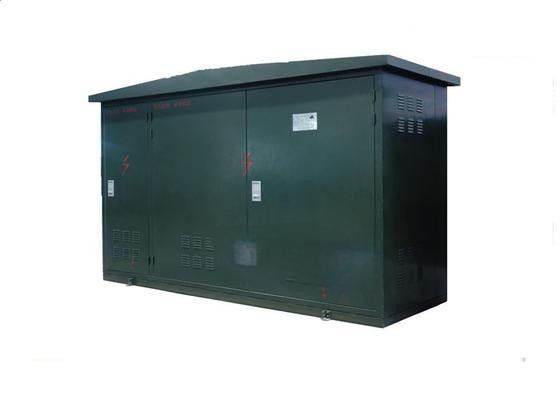

جعبه جعبه کابل بیرونی در محفظه فلز، کابینه توزیع اتصال
بررسی اجمالی
DFT6-12 / 24 به عنوان انرژی الکتریکی پذیرفته و توزیع می شود. واحد اصلی حلقه در فضای باز ایستگاه انتقال است که کابل انتقال انرژی الکتریکی، استفاده می شود در فضای باز با کابل کابل برای اتصال و شکستن، شاخه و ادامه و یا تغییر می کند. این ویژگی ها از روش اتصال ساده، راحتی، انعطاف پذیر، عایق کامل و ساختار omniseal، ضد آب، مقاومت در برابر خوردگی، antipollution، تعمیر و نگهداری رایگان و ایمنی.
شرایط خدمات
A. ارتفاع ≤ 1000m (بالاتر از سطح دریا)؛
B. دمای محیط: -25 ºC ~ + 40 ºC ؛
C. سرعت باد ≤ 34m / s
D. نقطه باید بدون لرزش به طور منظم نفیس داشته باشد.
اطلاعات فنی اصلی
پارامتر اصلی سوئیچ بار FN26-12 / 24 S F 6
مورد | واحد | پارامتر | پارامتر |
ولتاژ محاسبه شده | کیلووات | 12 | 24 |
جریان معتبر | الف | 630 | 630 |
مدت زمان کوتاه مدت مقاومت در برابر جریان | kA / s | 25/2 | 25/2 |
اوج ارقام مقاومت در برابر جریان | kA | 63 | 63 |
مدار کوتاه دارای مدار فعلی | kA / بار | 50/2 | 63/2 |
ولتاژ با مقاومت فرکانس 1 دقیقه | کیلووات | 42 | 65 |
ولتاژ مقاومت در برابر ضربه رعد و برق | کیلووات | 75 | 125 |
زندگی ماشینی | بار | 10000 | 10000 |
فشار گاز SF6 (فشار سطح در 20 ºC ) | Mpa | 0.04 | 0.04 |
نرخ نشت گاز سالانه | ≤ 1٪ | ≤ 1٪ |
پارامتر اصلی فنی اتصال کابل
مورد | واحد | پارامتر | پارامتر |
ولتاژ محاسبه شده | کیلووات | 12 | 24 |
جریان معتبر | الف | 630 و زیر | 630 و زیر |
بخش کراس کابل | میلی متر 2 | 25 ~ 400 | 35 ~ 400 |
مقاومت در نقطه اتصال | μΩ | 40 | 45 |
تخلیه جزئی | pC / kV | ≤ 10/13 | ≤ 10 / 21.5 |
مدت زمان کوتاه مدت مقاومت در برابر جریان | kA / s | 20/3 | 25/2 |
اوج ارقام مقاومت در برابر جریان | kA | 50 | 63 |
ولتاژ با مقاومت فرکانس 1 دقیقه | کیلووات | 42 | 65 |
ولتاژ مقاومت در برابر ضربه رعد و برق | کیلووات | 75 | 125 |
