جزئیات محصول:
پرداخت:
|
| رتبه فعلی: | 630A / 1250A / 2000A | ارتفاع: | کمتر از 1000 متر |
|---|---|---|---|
| ولتاژ: | 35 کیلو ولت | درجه حفاظت: | IP4X |
| بسته بندی: | کارتن با حباب | ||
| برجسته: | تابلو برق عایق برق,تابلو برق بالا ولتاژ |
||

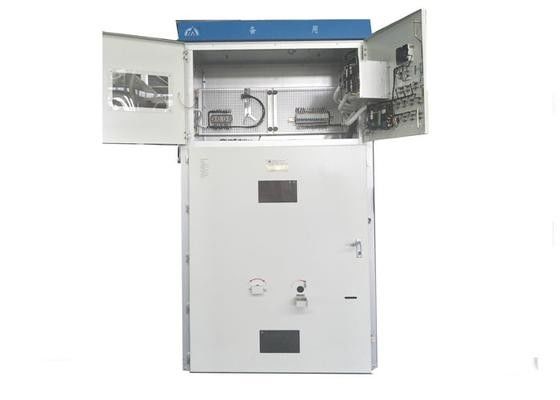

نوع زره پوش AC Metal - تابلو برق محصور / تجهیزات توزیع برق
بررسی اجمالی:
توزیع KYN61-40.5 سه فاز AC 50 هرتز است، ولتاژ نامی 40.5 کیلو وات برق و تجهیزات توزیع داخلی است. همانطور که در نیروگاه ها، پست ها و تخریب صنعتی فقط از انرژی الکتریکی استفاده می شود و اجرای مدار کنترل، حفاظت و نظارت است.
ویژگی ها :
تابلوهای الکتریکی با استانداردهای GB3906 و IEC62271-200 و طراحی و می توانند از کابینت به عنوان یک قطعه واحد (کامیون) برداشته شوند. ساختار کابینت از آلومینیوم پوشیده شده یا ورق گالوانیزه ساخته شده با هر دو اتصال، اتوبوس اتاق، اتاق کابلی و اتاق ابزار، همه قطعات فلزی متصل هستند، هر بخش از سیستم مدار اصلی دارای کانال انتشار آزاد جداگانه در محفظه کابل را می توان 200 * 200mm میله های مس را تنظیم کنید.
شرایط سرویس:
a دمای هوای محیط: -15 ° C ~ + 40 ° C.
ب ارتفاع: ≤1000 متر.
ج رطوبت نسبی: میانگین روزانه 95٪، میانگین ماهانه٪ 90.
د شدت زلزله: ≤ دامنه 8.
e قابل استفاده در مکان های بدون گاز و بخار خوردگی و قابل اشتعال.
f مورد استفاده در محل بدون اغراق پر جنب و جوش.
توجه: محصولات سفارشی در دسترس هستند.
مشخصات فنی اصلی:
| موارد | واحد | مولفه های | ||
| ولتاژ محاسبه شده | کیلووات | 40.5 | ||
| فرکانس رتبه بندی شده | هرتز | 50 | ||
| رتبه فعلی | الف | 1250، 1600، 2000 | ||
| دارای مدار جریان کوتاه اتصال کوتاه | kA | 25.31.5 | ||
| مقرون به صرفه ساختن جریان (Peak) | kA | 63،80 | ||
| جریان پایداری حرارتی 4S | kA | 25.31.5 | ||
| امتیاز فعلی پویا (پیک) | kA | 63،80 | ||
| رتبه بندی سطح عایق | 1min ولتاژ با ولتاژ با ولتاژ (rms) (بین فاز، فاز به زمین) | کیلووات | 95 | |
| ولتاژ با ولتاژ رعد و برق (حداکثر) | کیلووات | 185 | ||
| ولتاژ فرکانس 1min در طول شکاف باز (rms) | کیلووات | 115 | ||
| کلاس حفاظت محفظه | محفظه IP4X؛ بین محفظه IP2X | |||
| ابعاد محفظه (عرض * عمق * ارتفاع) | میلیمتر | 1400 * 2800 * 2600 | ||
| نوع قطع کننده مدار | قطع کننده خلاء خلاء: ZN85-40.5؛ VT19-40.5 SF (Schneider) | |||
