جزئیات محصول:
پرداخت:
|
| رتبه فعلی: | 630 A | زمان کوتاه مدت زمان ثابت: | 4 S |
|---|---|---|---|
| ولتاژ: | 36،38،40.5 | درجه حفاظت از محوطه GIS: | IP67 |
| برجسته: | تابلو برق عایق برق,تابلو برق بالا ولتاژ |
||

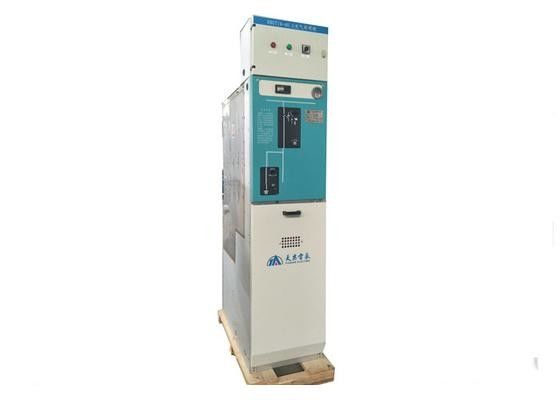

تابلو تابش RMU، تابلو ولتاژ بالا Sf6 با 33KV / 36Kv / 40.5Kv
عمومی:
سیستم اطلاعات جغرافیایی مناسب برای نیروگاه، ایستگاه های برق، ایستگاه مرکزی برق و سیستم قدرت الکتریکی است که یک شبیه ساز سه فاز AC داخلی و مجتمع باندینگ مجزا با ولتاژ نامی 50 و 50 کیلو ولت است که برای کنترل، پذیرش و توزیع برق مورد استفاده قرار می گیرد.
طراحی عملکردی:
قابل اطمینان: هر محفظه به طور جداگانه نظارت می شود و دارای دستگاه تسکین دهنده فشار است.
ایمنی: اجزای جانبی اولیه به طور انحصاری، محفظه گاز پر شده و در نتیجه غیر حساس هستند : به جو، خاک و گرد و غبار.
صرفه جویی در فضا: چاپ پا کوچکتر تمام عملیات در جلوی تابلو.
از لحاظ اقتصادی کارآیی: نیاز فضایی و سطح کاهش یافته. عمر طولانی سرویس رایگان گاز محفظه.
پارامتر :
| نه | مورد | واحد | پارامتر | |
| 1 | ولتاژ محاسبه شده | KV | 33/36 / 40.5 | |
| 2 | اصلی busbar امتیاز فعلی | الف | 400/630 | |
| 3 | جریان معتبر | الف | 630A | |
| 4 | فرکانس رتبه بندی شده | HZ | 50 | |
| 5 | دارای مقاومت کوتاه مدت در برابر جریان | KA | 20،25 | |
| 6 | زمان کوتاه مدت زمان مدیدی | S | 2 | |
| 7 | اوج ارقام مقاومت در برابر جریان | KA | 50،63 | |
| 8 | تعریف مدار کوتاه اتصال جریان | KA | 50،63 | |
| 9 | بار تخلیه بار فعال فعال | الف | 630 | |
| 10 | دارای جریان شکن حلقه بسته | الف | 630 | |
| 11 | دارای جریان شارژ کابل کشی | الف | 10 | |
| 12 | سوئیچ زمینی امتیاز داده شده است جریان کوتاه مدت مقاومت | KA | 20 | |
| 13 | سوئیچ زمین رتبه بندی شده است مدت زمان اتصال کوتاه | S | 4 | |
| 14 | سوئیچ زمین رتبه بندی شده است اوج مقاومت در برابر جریان | KA | 50 | |
| 15 | قدرت 1 دقیقه فرکانس مقاومت ولتاژ | KV | فاز به فاز / فاز به زمین: 42؛ جداسازی فاصله: 48 | |
| رعد و برق ولتاژ قابل تحمل (ارزش پیک) | KV | (فاز به فاز / فاز به زمین) 75؛ (فاز به فاز / فاز به زمین) 85 | ||
| 16 | مقاومت حلقه اصلی | ≤ 400 | ||
| 17 | زندگی ماشینی | سوئیچ بار | زمان | 5000 |
| سوئیچ زمین | زمان | 2000 | ||
| 18 | حلقه وابسته 1min Power ولتاژ با مقاومت فرکانس | KV | 2 | |
| 19 | فشار گاز SF6 (دماي 20 درجه سانتيگراد) | Mpa | 0.04 | |
| 20 | نرخ نشت گاز سالانه SF6 | <= 0.2٪ | ||
| 21 | درجه حفاظت محوطه با عایق گاز | IP67 | ||
