جزئیات محصول:
پرداخت:
|
| ارتفاع: | تا 3000 متر | ولتاژ: | 40.5 |
|---|---|---|---|
| جریان معتبر: | 630A | جریان فعلی فیوز: | 50A |
| برجسته: | تابلو برق عایق برق,تابلو برق بالا ولتاژ |
||

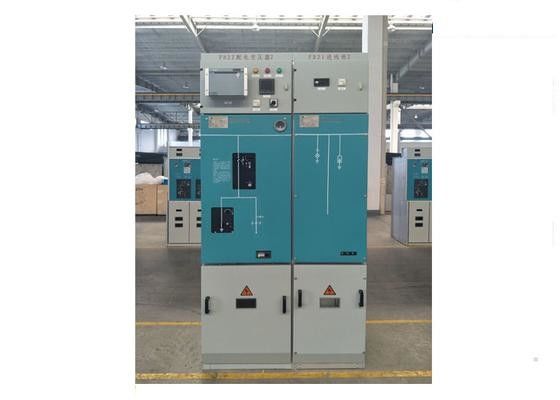

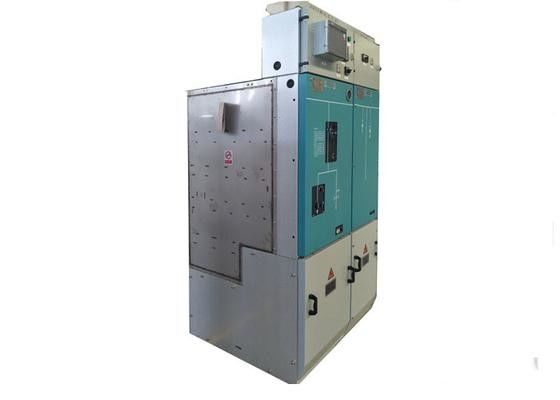

دستگاه ترکیبی با عایق گازی 40.5Kv Sf6 RMU با 3 واحد
مشخصات فنی :
a مجهز به سوئیچ بار، سوئیچ بار + دستگاه کامپوزیت فیوز و واحد عملکرد تعویض مدار، عملکرد آن بسیار کامل است.
ب این نوع جعبه معمولی چند منظوره و نوع بیرونی busbar خارجی را برای انتخاب انتخاب می کند، می تواند ترکیبی انعطاف پذیر از طرح چندگانه را درک کند.
ج حجم کوچک، وزن کم، حداقل حجم برای یک تک 500 * 1000 * 1750 (میلی متر) است. برای حمل و نقل، حمل و نصب مناسب است.
د این مناسب برای مکان هایی است که تقاضای زیادی در فضا دارد مانند برج ژنراتور باد.
e عملیات آسان، استفاده ایمن، تعمیر و نگهداری راحت، تابلو برق می تواند برای 30 سال خدمات بدون تعمیر و نگهداری.
f این تابلو طراحی شده است که بدون در معرض قسمت زنده زندگی می شود و می تواند برای مدت طولانی در محیط شدید اجرا شود.
مولفه های:
| نام | واحد | مولفه های | |
| ولتاژ محاسبه شده | کیلووات | 40.5 | 24 |
| رتبه فعلی | الف | 630 1250 2000 2500 | |
| فرکانس رتبه بندی شده | هرتز | 50/60 | |
| ولتاژ قدرت باقیمانده قدرت (1 دقیقه) | V | 95 | 65 |
| امپدانس رعد و برق با مقاومت ولتاژ | V | 185 | 125 |
| دارای مدار جریان کوتاه اتصال کوتاه | kA | 20 25 31.5 | |
| مقرون به صرفه اتصال کوتاه ایجاد جریان | kA | 50 63 80 | |
| دارای رتبه فعلی کوتاه مدت است | kA | 20 25 31.5 | |
| پیمانه دارای قدرت فعلی | kA | 50 63 80 | |
| مدت زمان اتصال کوتاه | s | 4 | |
| کلاس حفاظت محفظه (Enclosure gas-filled / HV Cabinet) | IP67 / IP4X | ||
| مقاومت مدار اصلی هر مرحله | μΩ | ≤250 | |
| فشار عملیاتی گاز SF6 (فشار گاز برای 20 ℃) | Mpa | 0.05 | |
| حداقل فشار عملیاتی گاز SF6 (فشار گاز برای 20 ℃) | Mpa | 0.02 | |
| نرخ نشت گاز گاز سالانه گاز SF6 | ٪ | ≤1 | |
| ولتاژ عامل مدار مدار کمکی | V | DC110 / 220 | |
| ابعاد محفظه (عرض * عمق * ارتفاع) | میلیمتر | (600 ~ 1200) * 1400 * 2500 | |
