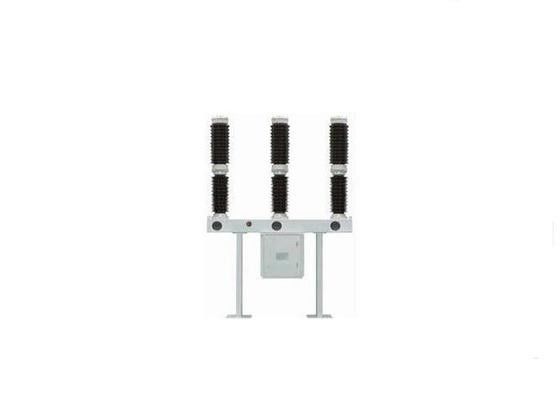

110kV مخزن زنده در فضای باز ولتاژ بالا قطع کننده مدار / خلاء مدار
عمومی
LW36-126 نوع قطع کننده مدار فضای باز یک نوع عملکرد بالا HV SF6 جدید است که بر اساس فن آوری پیشرفته فن آوری شارژ خارجی SF6 جذب و هضم شده و مطابق با الزام استاندارد ملی، ترکیبی از سطح تولید و طراحی داخلی داخلی است.
این محصول در سیستم الکتریکی با ولتاژ اسمی سیستم ولتاژ 50Hz، 110kV استفاده می شود و تجهیزات الکتریکی اصلی کنترل و حفاظت شده توسط نیروگاه و ایستگاه های برق است. این می تواند مجهز به مکانیزم عملیاتی بهار فنر CT و اتصال مکانیکی سه فاز باشد. در داخل پر کردن گاز SF6 با انقباض قوس عالی و عملکرد عایق الکتریکی. همه مهر و موم حلقه مهر و موم مهر و موم O نوع، مهر و موم شده است که می تواند از نشت به طور موثر جلوگیری کند.
امکانات
A. عملکرد بالا شکستن، که توانایی قطع اتصال کوتاه و خروج از نقطه خروجی، و حل تقریبا نزدیک است.
ب. قوسهای ساخته شده توسط تکنولوژی چرخش با کیفیت بالا جریان هوا و ساختار ساده.
C. طول عمر بیشتر برق، توانایی شکستن 20 بار در ظرفیت کامل، و فاصله طولانی برای نگهداری، نگهداری رایگان برای 10 سال تحت عملیات عادی.
D. مکانیسم عملیات در انرژی کم که ساده، قابل اعتماد و شسته و رفته است.
E. فشار کم شده، تحت دمای پایین مایع نمی شود.
F. منطقه کوچکتر اشغال شده است.
G. کم سر و صدا، مورد استفاده در مناطق مسکونی.
H. نصب فوری در سایت.
داده های تکنیکی
| نام | واحد | پارامتر | |
| ولتاژ محاسبه شده | KV | 126 | |
| فرکانس رتبه بندی شده | هرتز | 50 | |
| جریان معتبر | الف | 3150 | |
| جریان شارژ کوتاه مدار معین | KA | 31.5 / 40 | |
| مدت زمان کوتاه مدت مقاومت در برابر جریان | KA / ثانیه | 31.5 (4) / 40 (3) | |
| ارقام نوسان فعلی | KA | 100 | |
| اوج ارقام مقاومت در برابر جریان | KA | 100 | |
| تمام وقت شکستن | خانم | <= 65 | |
| زمان بسته شدن | خانم | <= 110 | |
| شکست عامل فاز اول | 1.5 | ||
| خروجی خارج از فاز شکستن جریان | KA | 10 | |
| دنباله عمل ارزیابی | 0-0.3s-CO-180s-CO | ||
| استقامتی مداوم شکست مدار ثابت | بار | 20 (40kA) | |
| استقامتی مکانیکی | بار | 6000 | |
| فشار گاز SF6 دارای رتبه است | چند سال | 0.55 MPa / 0.60 | |
| ولتاژ مقاومت در برابر فرکانس قدرت | فاز به زمین، فاز به مرحله | KV | 275 |
| جداسازی فاصله | KV | 275 | |
| ولتاژ مقاومت در برابر رعد و برق رانده شده | فاز به زمین، فاز به مرحله | KV | 650 |
| جداسازی فاصله | KV | 650 | |
